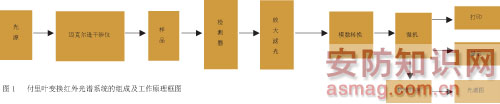

主頁（http://www.by236.com）：付里葉變換紅外光譜技術在安全中的應用 【中國集群通信網】系統組成、工作原理及類型 由近代光學得知，透鏡的相位變換作用使它具有獨特的付里葉變換功能，根據菲涅耳衍射原理，把一個二維光學圖像置于一個凸透鏡的前焦面上，并用垂直入射的單色相干光照明時，可在透鏡的后焦面上得到該圖像的準確的付里葉頻譜。這說明，利用透鏡可以用光學手段方便地實現二維圖像的付里葉變換。 實際上，圖像并非一定要置于透鏡的前焦面上才能得到它的付里葉頻譜，只要將它置于透鏡前任一離焦位置，甚至是置于透鏡后，都可在透鏡的后焦面上得到該圖像的付里葉頻譜。這與圖像置于透鏡的前焦面上的差別，僅僅是附加了一個與位置有關的相位因子，一般并不會改變付里葉頻譜的總體強度分布。 系統組成 付里葉變換紅外光譜系統如圖1所示。它主要由光源(硅碳棒、高壓汞燈)、邁克爾遜干涉儀、檢測器、放大濾光、微型計算機和記錄儀等組成。 系統的核心部分是邁克爾遜干涉儀，它由光源、互相垂直排列的定鏡與動鏡，以及與動鏡、定鏡成45度的光束分裂器、檢測器等部件組成。 系統工作原理 系統的工作原理是，經邁克爾遜干涉儀將樣品的信號以干涉圖的形式(檢測器輸出的信號經放大濾光、模數轉換)，送往微型計算機去進行付里葉變換的數據處理，并進行定性與定量分析，計算機將處理與分析的結果輸出，再經數模轉換，最后將干涉圖還原成光譜圖輸出來。 系統類型 付里葉變換紅外光譜系統通常也分為主動式和被動式兩類： 主動式就是在待測對象兩端分別放置紅外輻射源和付里葉變換紅外光譜系統，以測量待測對象對紅外輻射源發出的紅外光的吸收光譜，然后對其進行定性與定量分析而得出結果。這種主動式的特點是，具有較高的靈敏度，且受背景影響較小。 被動式是使用付里葉變換紅外光譜系統，直接遙測待測對象的自輻射的紅外光譜，然后再對其進行定性與定量的分析而得出結果。這種被動式的特點是，使用方便，并且可進行流動測定。
系統特點 付里葉變換紅外光譜技術是用于測量材料的紅外吸收和發射的主要方法，它所組成的檢測系統具有很多特點： 1、掃描速度極快：付里葉變換紅外光譜系統，在整個掃描時間內同時測定所有頻率的信息，一般只要1秒左右，因此它可用于測定不穩定物質的紅外光譜。而色散型紅外光譜系統，只能在任一瞬間觀測一個很窄的頻率范圍，它一次完整的掃描時間，通常需要8秒、15秒、甚至30秒等。 2、分辨力很高：一般，付里葉變換紅外光譜系統的分辨力達0.1-0.005/cm;而一般棱鏡型的儀器的分辨力在1000/cm處有0.3/cm;光柵型的紅外光譜儀的分辨力也只有0.2/cm。 3、靈敏度高：由于付里葉變換紅外光譜系統不用狹縫和單色器，且反射鏡面又大，因而能量損失小，所以到達檢測器的能量大，靈敏度高，可檢測到1×10-8g數量級的樣品。 4、光譜范圍寬：付里葉變換紅外光譜系統的光譜范圍寬，一般在1000到10/cm。并且，利用多重濾光片，允許由單臺付里葉變換紅外光譜系統同時分析幾種樣品。 5、檢測精度高：付里葉變換紅外光譜系統能提供較大的光譜通過量，可把更多的紅外能量傳送到探測器上。這將把紅外頻率指向探測器，把探測器噪聲均勻地分配在整個光譜上。其檢測精度高，檢測的重復性可達0.1%。 6、抗干擾能力強：付里葉變換紅外光譜系統的抗干擾能力強，受雜散光干擾小。即使是主動式付里葉變換紅外光譜系統，也受背景影響較小。并且樣品也不會受到紅外聚焦而產生熱效應的影響。 7、使用方便：付里葉變換紅外光譜系統使用方便，尤其被動式系統是直接遙測待測對象的自輻射的紅外光譜，更方便進行流動測定。 在安全中的應用 可進行環境監測 人的生活環境的好壞，是人的生命安全的重要部分。因此，要注意對環境的監測，以便隨時采取措施使之有利于人的生存環境。而現代光學中的付里葉變換紅外光譜法，是進行環境監測的一種有效的好方法。 1、對大氣環境的監測 當前，全世畀面臨著全球變暖、臭氧層破壞、酸雨三大環境問題。對這種環境問題的研究，不僅需要大量的人力、物力與財力，還需要靈敏的能監測污染物的設備，以定量測定工業污染源和非點源排放的污染物。而付里葉變換紅外光譜系統為遙感測定大氣中的污染物提供了有效、準確、靈敏、方便的監測手段。它與常規的監測方法相比，不需要進行采樣、樣品前處理、實驗室分析，便可直接對污染源進行無損、無干擾、無影響地連續測定。 由于付里葉變換紅外光譜系統采用非色散光譜技術，同時能夠測量很寬的紅外波段范圍，因而可測定多組分的污染物，以及污染物的輸送、擴散和變化情況。此外，因?yàn)闇y(cè)量距離遠，范圍較大，可以測定一定范圍內的一些污染物的總量。尤其在大氣光化學反應、污染物的示蹤實驗等方面，不論是地面還是高空測量，它都是一種經濟和技術均可行的方法。 如對煉油廠煙囪頂進行約1.4Km的遠距離長光程紅外吸收測定。測出的污染物有丙烯、乙烯、己烷、二氧化硫、甲醇等不同的濃度。又如對水泥廠燒結窯排放氣體用約2Km的長光程吸收法測量(排放氣體溫度400K)，測出不同濃度的氨、一氧化碳、二氧化碳、一氧化氮、二氧化硫、氯化氫、氟化氫、甲醛等污染物。 此外，甲烷是一種對全球變暖作用顯著的重要?dú)怏w，而人為排放的甲烷大部分來自垃圾填埋場。利用付里葉變換紅外光譜系統，可測定垃圾填埋場甲烷等的濃度值。 2、對水環境的監測 水體中的有機污染物種類繁多、含量低、變化大，使用常規的紅外光譜法測定會遇到很大的困難。而使用付里葉變換紅外光譜系統測定水體中的有機污染物，可取得良好的效果。 通常，使用親酯性鍍硅膜的內反射組件(SRE)為付里葉變換紅外光譜系統中可更換的探測器，可測定水中的污染物。實際上是將這種由純凈的十八烷基三氯硅烷制成的親酯鍍硅膜探測器，安裝在有多層光導晶體的反射池中即可進行測定。其測定結果表明，不論是理論上還是實驗結果，都確認了被安裝在多層光導晶體上的探測器，可以測定水中的正己烷等有機污染物。
|
