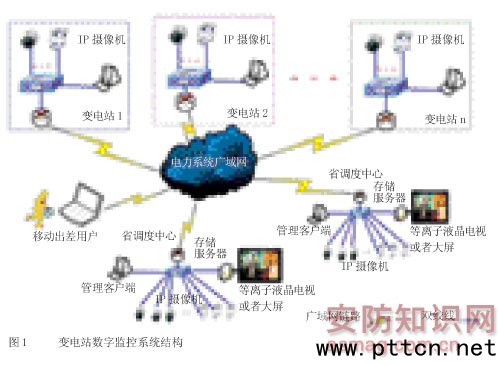

主頁（http://www.by236.com）：IP網絡攝像機在變電站監控系統中的應用優勢(2) 圖1為變電站數字監控系統解決方案結構圖：
系統可以分為三部分：前端信號采集處理部分、信號傳輸部分、后臺控制部分。 前端信號采集處理部分 在變電站安裝IP網絡攝像機，圖像通過已有的電力廣域網接入供電局的MIS網。采用IP攝像機的功能特點有： ·采用全數字的IP網絡攝像機，可以使本地或遠程管理用戶無需安裝任何軟件，僅通過普通的IE瀏覽器即用WEB方式進行實時監控和管理配置等; ·百萬像素的IP攝像機為高清晰度和高分辨率的產品，在配電室、電容器室等位置安裝，可以清楚地查看設備情況、人員情況等信息; ·攝像機本身集成報警功能， 可對主控室、配電室、變電站大門、變電站周界等進行監控和報警及現場警告等; ·濕度、溫度監控，前端攝像機可以實現對設備間和通訊機房等的溫濕度告警; ·照度控制，通過攝像機監控可以實現照度監控，同時可以通過外接開關量實現遠程控制變電站內燈光開關。 信號傳輸部分 實現IP網絡監控，可以充分利用電力系統的光纖網絡，系統提供以太網接口，全部設備通過TCP/IP協議交換視頻和數據信息，做到完全數字化和網絡化。在變電站或發電廠等環境，必須考慮設備受環境干擾的問題，采用網絡攝像機，利用屏蔽雙絞線或者光纜進行數據傳輸能夠很好的防止環境的干擾。 電力行業的廣域網現已建設完成，機房一般都有網絡接入點，通過機房已有網絡進行監控數據傳輸，不需要額外增加設備。監控圖像及相關環境動力監控數據即可以被授權的網絡用戶進行實時監控或者時間歷史查詢以及監控管理等。 后臺控制部分 可在網絡中配置一臺監控數據存儲服務器，集中存儲前端所有攝像機的數據，也可指定各攝像機的監控數據存儲到用戶希望的網絡中任意的一臺計算機中。對于變電站監控中心沒有什么實際價值，需要查看的位置可以是網絡中的任意位置的一臺計算機即可，無需安裝任何軟件即可實現遠程監控圖像瀏覽和控制。對于控制的權限是由管理員針對不同人員的控制級別設置相應的控制權限和登陸范圍。主控臺上，調度人員可運行集中管理軟件，通過它實現多畫面監控到全廠區內的監控圖像;在公司領導及有關科室可以利用已有的計算機，通過IE瀏覽器直接訪問網絡攝像機實現綜合監控。同時，在用戶需要時也可通過計算機連接等離子或大屏，將前端圖像設置到大屏幕進行觀看。 IP網絡攝像機解決方案的應用優勢 采用TCP/IP網絡的數字視頻監控系統是發展的必然趨勢，它符合數字化、網絡化、智能化的時代潮流，技術含量高，其最大的特點是傳輸距離不受限制，且能方便的與其它系統互連互通，方便錄像與事故的調查，另外還可方便地接入其它安全防范設備，實現對溫度、濕度、照度及聲音等環境的監控報警;同時可以連動燈光、警號、門磁等動作設備，這使得它可以方便地組成一套功能強大的安全防范系統。 基于TCP/IP技術的IP網絡監控系統，除滿足上文所提的所有功能外還有以下主要特點： 1、系統具有先進性、開放性 系統采用IP網絡監控技術，為電力企業提供先進的系統應用和管理手段;系統具有開放性、可擴性、兼容性和靈活性的特點，能適應電力行業對監控系統不斷增加應用需求進行開放擴充和靈活增加的要求。 系統能夠充分利用當前電力機房已有的網絡環境，將網絡攝像機如計算機一樣直接接入網絡，不需復雜的傳統監控組網施工，且擴充簡單方便。 2、成本優勢 因高分辨率而減少所需攝像機的用量，如德國的Mobotix攝像機為960線高分辨率傳感器，提供更清晰的廣角視圖，僅需一臺攝像機，從一角即可監視整個空間;不論距離遠近，安裝成本低廉，它采用標準的以太網連接，采用POE功能通過以太網線為攝像機供電，無須單獨鋪設電源線和控制線，從而減少施工和材料成本;智能存儲基于事件錄像，節省存儲成本;攝像機功率僅為3W，功耗為傳統監控系統的1/8，節約用電成本;控制中心軟件和圖像存儲軟件是攝像機的組成部分，不需額外購買，且升級版軟件的新功能可從網上免費下載。 3、穩定可靠 為適應電力用戶對系統連續運行的高穩定性要求，采用IP攝像機就可以完成所需的監控和報警及對講等復雜功能。攝像機采用穩定的Linux系統內核，且操作系統固化在芯片之中，不易受目前網絡中爆發病毒的侵害。同時，攝像機內部自帶存儲在網絡中斷或者堵塞時能提供數據存儲，可保障系統穩定可靠運行。 4、強大的Web瀏覽功能 系統采用B/S架構，無需安裝客戶端軟件，采用標準的IE瀏覽器方式就可方便地實現全部監控操作，也便于多用戶網絡操作。 5、采用TCP/IP協議，支持多級聯網 系統采用標準的TCP/IP協議，能架構在局域網、廣域網和無線網絡之上。可做到多級網絡的系統互聯，并能夠實現靈活的訪問監控和管理。 6、完善的系統功能 電力調度指揮中心和各分控中心，可以對管轄范圍內多個本地和遠程變電站前端進行實時監控，不同的用戶可根據職務而分配不同的控制權限。其控制可以通過多圖像技術，在一個窗口中顯示并管理多臺攝像機監控畫面，分屏方式靈活具有1500路視頻輸入和30路視頻輸出矩陣的功能，可抓拍事件圖片、事件錄像和連續錄像等多種錄像方式。 7、兼容性強 同時支持多種網絡視頻協議。如可支持 MJPEG、MXPEG等多種視頻壓縮算法，提供相應的解決方案。 8、設備簡單，便于施工 通過使用IP網絡視頻監控系統，極大地減少了監控系統中可能涉及的設備種類和數量，它完全取代了模擬監控系統中的視頻矩陣、切換器、畫面分割器、字符疊加器等需要配合使用才能實現的功能。它不僅減少了調試設備的施工周期，同時較少設備的使用，可提高整體系統的穩定性和可靠性，減少日后維護設備的難度。 9、易于與MIS系統結合 系統采用的是一種標準的WEB服務器的形式，具有很強的開放性和兼容性，完全能與各系統的MIS網方便地聯網，MIS網內的用戶只要使用IE即可進行圖像監控,無需任何設置。監控前端可以將許多現有的資源接入本系統，避免重復投資。
|
