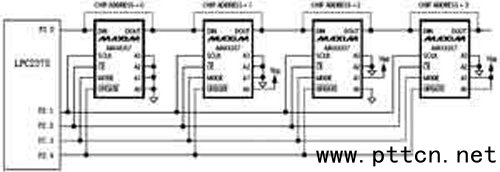

▲圖6 視頻矩陣MAX4357與LPC2378的連接圖

　　視頻矩陣總體設計

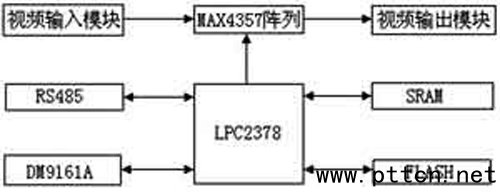

　　視頻矩陣總體框圖如圖7所示。

▲圖7 視頻矩陣總體框圖

　　靜態隨機存儲器SRAM和閃存FLASH采用總線連接方式與LPC2378相連。

　　MAX4357陣列由4塊芯片構成，通過視頻輸入模塊輸入的128路信號經切換后取16路信號經視頻輸出模塊輸出，從而實現128×16視頻信息的切換。

　　LPC2300系列ARM7微控制器芯片內部集成一個功能齊全的10Mb/100Mb以太網MAC控制器，這個以太網MAC通過使用加速的DMA硬件來提供優化的性能。以太網模塊與使用RMIII的片外以太網PHY通過MIIM(媒體獨立接口管理)串行總線進行連接，因此只需接一個以太網PHY(物理層)接口芯片DM9161A和狀態指示燈、網絡變壓器、匹配電阻、高壓電容和RJ45插座等相關電路即能實現以太網通信功能。

　　攝像機云臺通過RS—485通信來實施控制，RS—485總線通信可使用LPC2378的UART3來實現;RS—485收發器選用RSM485系列隔離收發器模塊，該模塊集成電源隔離、電氣隔離、RS-485 接口芯片，總線保護器件于一身，具有很好的隔離特性。

　　由于篇幅限制，有關電源電路、復位系統、調試端口等不一一贅述。

　　視頻矩陣控制字發送軟件設計

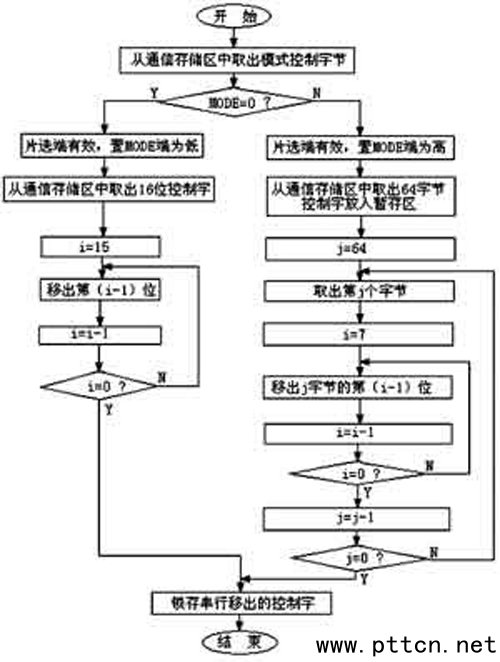

▲圖8 控制字發送處理軟件流程圖

　　該視頻矩陣控制字發送軟件流程如圖8所示。視頻矩陣將通過以太網傳輸來的控制字存儲在控制命令數據緩存區，根據控制模式的要求，選擇模式0或模式1發送。
