主頁（http://www.by236.com）：CMOS攝像機成像器件的4種輸出模式

　　1、線性輸出模式

　　線性輸出模式的輸出一般與光強成正比，如圖1中的曲線1所示。這種輸出模式的動態范圍最小，而且在線性范圍的最高端信噪比最大。在小信號時，因噪聲的影響增大，信噪比一般很低。但是，這種線性輸出模式的CMOS攝像機，適用于要求進行連續測量的場合。

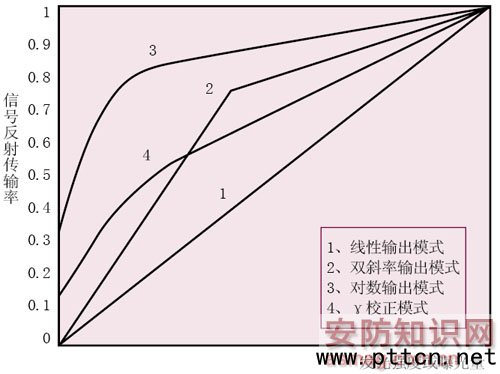

圖1  4種輸出模式曲線

　　2、雙斜率輸出模式

　　雙斜率的輸出模式，是一種擴大攝像機動態范圍的方法，如圖1中的曲線2所示。由圖1看出，它采用兩種曝光時間：當信號很弱時，采用長時間曝光，輸出信號曲線的斜率很大;當信號很強后，改用短時間曝光，這時曲線斜率就會降低，從而可以擴大動態范圍。這就類似于CCD寬動態攝像機目前常采用的對最暗與最亮的雙曝光，即2次取樣方式。

　　顯然，為改善輸出的平滑性，還可采用多斜率的輸出模式，即多種曝光時間(類似CCD寬動態攝像機的多次取樣方式)。輸出曲線可由多段直線擬合，顯然曲線會平滑得多，使輸出圖像的灰階層次等變得更好些。

　　3、對數輸出模式

　　對數輸出模式如圖1中的曲線3所示。采用這種輸出模式的CMOS攝像機的動態范圍非常大，一般可達到幾個數量級，使得無需對照相機或攝像機的曝光時間進行控制，也無需對其鏡頭的光圈進行調節。此外，在CMOS成像器件中，又可方便地設計出對數響應電路，且實現起來也很容易。

　　值得說明的是，由于人眼對光的響應也接近對數規律，因而這種輸出模式具有良好的使用性能，在照相機等中常用。

　　4、γ校正模式

　　γ校正模式如圖1中的曲線4所示。它的輸出規律如下：U=KeγE (2)

　　(2)式中，U為信號輸出電壓，E是輸入光強，K為常數，而γ便是校正因子，γ為小于1的系數。由式(2)可見，這種模式也使輸出信號的增長速度逐漸減緩，因而也能擴大動態范圍。

　　由上看出，CMOS攝像器件的4種輸出模式，除其輸出特性有較大區別外，動態范圍相差很大。一般線性輸出模式動態范圍只有40-60dB，其它輸出模式都較大。
