中繼臺基帶處理板（HR_M500）

• 概述

         中繼臺基帶處理板HR_M500采用收發分離結構，由控制板、發送板及接收板組成。產品符合PDT集群系統空口標準，集成協議規定的4FSK調制解調器、信道編解碼器及中繼協議處理器；對外數據交互采用IP包格式，方便進行IP互聯版本及集群基站的開發；具有USB、I²C、以太網口等豐富的外部接口，充分開放狀態信息和配置接口，方便實現中繼、中繼監控、主動廣播等單基站功能；兼容模擬中繼需求。HR_M500 兼容原有模擬中繼臺的射頻通道，能滿足客戶快速進行PDT集群系統開發的需求。

         產品還支持功能硬件的擴展，可以通過擴展板卡的形式外掛聲碼器和CodeC，實現語音中繼的監聽和語音呼叫的主動發起功能。

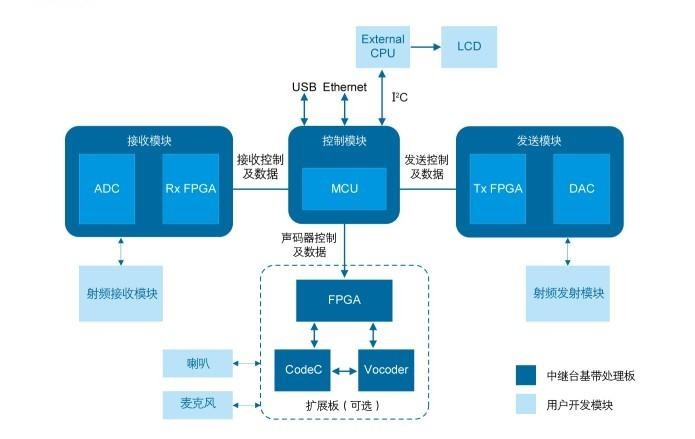

• 框圖

• 特性
• 高性能4FSK調制解調及信道編解碼器
• 采用收發分離設計，接收和發送模塊可以獨立工作
• 符合PDT標準的空口協議處理器
• 支持單頻中繼及雙頻中繼模式
• 支持對齊模式及偏移模式中繼
• 支持單/雙信道數據模式
• 支持一路全雙工通信的中繼
• 支持兩路獨立的單工通信的中繼
• 空閑狀態下可配置的信道掛起時間
• 語音通話及確認式數據通信結束時可配置的通話掛起時間
• 根據地址段進行中繼請求的過濾
• 支持基帶IQ、可變中頻IQ、可變中頻和兩點調制等射頻接口
• 支持FM調制解調，壓縮、解壓縮，加重、去加重
• 支持FM中繼，支持CTCSS、CDCSS等亞音信令
• 支持語音的監聽和主動呼叫（需擴展板支持）
• 支持數據通信的監控和主動發送
• 支持PC機配套軟件配置和遠程診斷（需擴展板支持）
• 技術指標

• 整機結構
