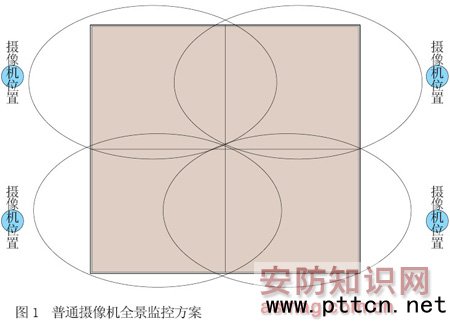

主頁（http://www.by236.com）：全景攝像機的應用特點分析 【中國集群通信網】隨著人們安防意識的提高和安防技術的高速發展，視頻監控根據在安防系統中所扮演的角色越來越重要，用戶不僅對圖像能夠看清楚提出了需求，同時希望能夠看到更廣泛的監控場景，因此，全景監控的需求被提出。 需要進行全景監控場所 根據實際參與項目經驗而言，通常需要進行全景監控主要應用主要有以下幾種情況。 1、 只需要監控整個場所全范圍局勢的，不需要細節的場合，如大范圍的公共場所、交通樞鈕、交通路口。由于這些地方視野開闊，寬度有些甚至達到在百米以上，在看清全景圖像實現調度的同時，不可能也沒有精力再看清車輛牌照號碼等細節。這些場合只需要在制高點安裝一臺攝像機即可實現全景監控，這個時候采用一臺魚眼攝像機即可以滿足一個場所內的全景監控。 2、 在特別注重細節的監控場所，同時實現無死角監控，如銀行、超市、商場。在這些容易發生搶劫、偷竊安全事件的場所，嫌疑人的面孔要看的越細越清越好。這不僅需要監控整個作案的全景過程，更需要每個人的有別于其他人的任何特征。 3、 不僅需要監控全局局勢，而且還要重點突出有特殊情況，提前預警調取發生事件畫面，這樣具備全景基本功能的同時又達到重點突出的效果，也算一個特色，同時實現監控效果與成本兼顧。采用低分辯率全景攝像機監控，通過內置監控行為算法軟件，再配合自動云臺攝像機，實現全景監控基本功能和重點圖像抓取。通過軟件計算分析全景視頻畫面，如果出現預設的視頻畫面，如無人區突然出現有移動目標，廣場上人員奔跑，車輛事故，由軟件操作配合的帶自動云臺的特寫攝像機重點監控。 4、 還有一種所謂的全景監控最好理解，即為了實現整個場景的監控，從不同角度安裝多個攝像機，這對用戶而言是一筆不小的預算，因此也不經濟。同時由多個攝像機捕獲的視頻畫面，由于各畫面間關聯性較差，給操作者對監控范圍內的某一運動物體的連續監控帶來了一定的難度。 全景攝像機的定義與分類技術闡述 根據以上對需要進行全景圖像監控的場所分析，可見無論是在僅需要一支全景攝像機還是搭配普通攝像機，來實現大范圍的全景監控，全景攝像機所發揮的作用都不容忽視。 一般來說，在監控場所中能夠實現全局影像監控的攝像機都可稱為全景攝像機，我們這里著重說的全景攝像機，即一臺監控角度較大的攝像機，比如搭載180度的魚眼攝像機實現180度或者360度全景監控，或者也有人將其與搭配120度的攝像機一起稱之為廣角攝像機、超廣角攝像機。 全景攝像機，除了需要關注攝像機能夠看多廣，看的清楚也是用戶十分關注的因素。其實監控的主要目的是你要看多清，例如一臺攝像機監控100米寬度，如果你監控的是車輛數，那么普通的攝像機分辨率4CIF(704x576)也就是D1就能滿足需求，但如果想看清汽車牌照，100米大約20條車道，每個車道需400個像素寬度才能保證70個可分辨率的車牌寬度。因此在有些場合全景監控如果離開了分辨率就毫無意義，反過來有些場合如果太清楚就成了不可能完成的任務。當然如果用戶對于畫面的清晰度要求非常高，就要有足夠多的硬盤去存這些數據，因為高清晰就意味著大資料量。同時你也要準備足夠多的資金才行，在我們參與的專案中，這種情況是是比較少見的。 全景攝像機實現全景攝像無外乎有兩種情況：一種情況選大分辨率傳感器，配合大廣角鏡頭，也就是搭配魚眼鏡頭實現全景監控，一方面攝像機分辨率足夠高，另一方面在一些場合幀速得足夠快，也就是說攝像機的速度要得快過小偷的手，比如我們公司攝像機以30fps的高幀速在東南亞的一些賭場有應用。另外一種情況就是在一個攝像機搭配多鏡頭實現180度或者360度的全景監控。 關于全景攝像機還有一個爭議點是采用單鏡頭還是多鏡頭。個人認為，隨著監控行業傳感技術的一直發展，傳感器的分辨率也在日漸提高，這樣多鏡頭能夠做的事情，單鏡頭也能夠完成，這當然還依賴于鏡頭技術發展。所以我認為單鏡頭的高分辨率是未來發展趨勢。 全景攝像機在一些場所特殊應用案例 綜合以上對需要全景監控的場所特點和全景攝像機的優勢分析，下面兩個案例就我們選擇兩個具有代表性的案例進行了對比。 應用案例一：采用大廣角鏡頭實現的全景監控 某監獄對犯人居室實現無死角全景監控，由于以前采用的標清攝像機，如果監控人員要看到更多細節明顯不能滿足需求，同時考慮圖像信息的數據量，而鏡頭采用非球面曲線和平面傳感器，圖像邊緣則無變形，監室內人員為30人，因此采用三百萬像素單鏡頭攝像機配合185度全景鏡頭，安裝在監舍一面墻的正中房頂處，對監室實現無死角全景監控，同時視頻壓縮格式采用H.264壓縮，還節省了數據空間。 應用案例二：多鏡頭攝像機實現的全景監控 這是一個廣場的全景監控方案，首先說明這是一個巨大的廣場，一臺攝像機絕對不可能完成的任務，同時用戶提出要看清人的主要特征，考慮廣場的整體和莊嚴性，不可能到處立桿，只能利用現有的立桿來實現，只安裝四臺攝像機考慮到用戶要求，提出以下兩種對比方案。 普通攝像機全景監控方案：圖表1中監控廣場的四個區域為攝像機傳感器的實際圖像，可以根據需求從攝像機監控畫面中獲得;然后再進行拼接。同時如果采用三百萬像素攝像機，經計算攝像機需距廣場邊緣122米，雖然可以實現無盲區全景監控。但是這樣的方法存在一個問題，分辨率太低，在一個站在靠近攝像機的廣場邊緣正面像素數6-7個，無法分辨人物細節。實際上人的五官眼耳口鼻就占六個點，更何況一黑點或白點你是分不清是眼睛還是鼻子。

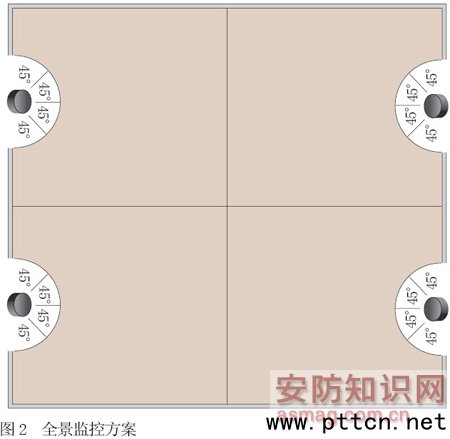

采用多鏡頭全景攝像機的監控方案：如果我們采用由四個200萬像傳感器組成，每個傳感器負責45度角，立桿距廣場邊緣25米，利用監控軟件將四臺攝像機的四個畫面自動拼接成180度無縫全景圖像，同側的兩臺攝像機八個畫面拼接成半側廣場全景圖像。這是畫面中每個人像寬度分辨率在20個像素左右，完全可以看清一個的主要相貌特征。(如圖2所示)
|
