　　要在計算機監視器上或在打印文檔中準確顯示很寬的動態場景顯然并不容易，但是Pixim DPS技術卻能很好地捕捉到超寬動態圖像，同時呈現單調灰階和中間灰階響應。

　　使用兩次曝光方法的CCD攝像機拍攝的同一圖片，請注意，盡管該相機自稱具有很高的動態范圍，但事實上還是可以從圖片中場景高亮部分的暈光現象和中間色調的串色現象看出其明顯的局限性。另外，就對中間色調的響應來說，該相機的響應過于平乏，與 Pixim DPS相機單調分明的響應相比，誰優誰劣，一看便知。

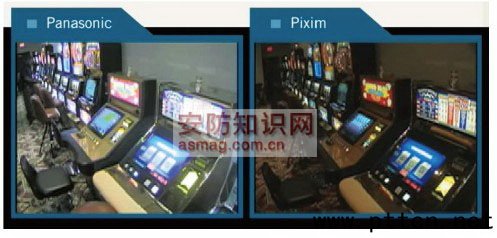

　　用日本的CCD寬動態攝像機與CMOS-DPS攝像機拍攝實際場景的圖像的對比，如圖3所示。圖中CCD寬動態攝像機所攝畫面蒼白，其色彩精準度和圖像質量都不如Pixim的CMOS-DPS攝像機好。

圖3 采用兩次曝光技術的 CCD 攝像機與CMOS-DPS攝像機拍攝圖像的對比

　　結語

　　上面介紹了動態范圍的概念及3種具體測試方法，可供使用者選用參考。由他們測試的兩種攝像機的寬動態性能看，CCD寬動態攝像機不如CMOS寬動態攝像機好。CCD雖然靈敏度高，但響應速度較低，并不適用于高清監控攝像機采用的高分辨率逐行掃描方式，因此高清監控攝像機多采用CMOS成像器件。又由于CMOS成像器件所具有的寬動態范圍、高速數字讀出、無列讀出噪聲或固定圖形噪聲、工作速度更快、功耗更低的優點，使它能更方便地實現網絡化與智能化。顯然，CMOS攝像機潛力巨大，其在動態范圍等方面優異的性能，今后將會逐步取代CCD攝像機而占領市場。
