主頁（http://www.by236.com）：五步制作電臺假負載

假負載是替代終端在某一電路（如放大器）或電器輸出端口接收電功率的元器件、部件或裝置，因此我們對假負載最基本的要求是阻抗匹配和所能承受 的功率。火腿在調整和維修電臺時要經常使用到電臺假負裁（也稱模擬天線），為此，筆者制作了一款假負載，使用效果良好，制作簡單，特介紹給大家。

假負載可以分為電阻負載、電感負載、容性負載等。制作高頻發射電路假負載的要求主要是：頻率允許，阻抗要匹配，并能承受發射的功率。

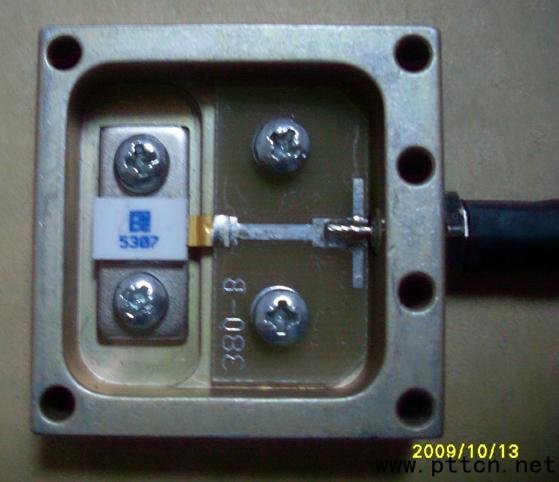

筆者制作的這款假負載是一款電阻負載，它用的是150W、50Ω 微帶電阻，見圖1，其特性參數如下：
● 額定功率 ：150W（需配合適散 熱器）
● 標稱阻值：50Ω
● 阻值公差：±2%
● 頻率范圍：DC~3GHz
● 駐波比：1.20:1
● 引線長度：6mm


制作步驟


第一步，將電阻焊入一屏蔽盒。


第二步，找一電腦CPU散熱器，拆下風扇，只使用其鋁散熱片。


第三步，按屏蔽盒的尺寸在散熱片上開孔，攻絲。

第四步，在屏蔽盒與散熱片接觸部位涂上導熱硅脂，然后擰上螺釘，將其固定連接好。

第五步，饋線接上射頻接頭。筆者接的是BNC頭，電臺有用M座，也 有用N座的，使用時購買BNC-N和 BNC-M轉接頭就可以了。



至此，假負載制作完畢。
將這個自制的假負載用在超短波電臺上非常方便。如用在短波電臺上，因功率大，可將電阻改為 250W 的，或者用100Ω的電阻并聯安裝在一個大的散熱片上較為安全，以防燒壞微帶電阻。
注意：用電阻絲繞制的背釉電阻、水泥電阻不能使用，因其電感太大。自制假負載時，應盡可能縮短引線長度，并盡量不用轉接頭，以減少雜感，并加大功率承載能力。
