主頁（http://www.by236.com）：使用摩托羅拉SCOUT場強記錄軟件進行軌道交通無線集群系統場強覆(3)

由于軟件每5分鐘生成一張記錄，本文僅挑選有代表性的測試結果進行分析。
（1）天通苑站-立水橋站，時間為22:59:00-23:03:00

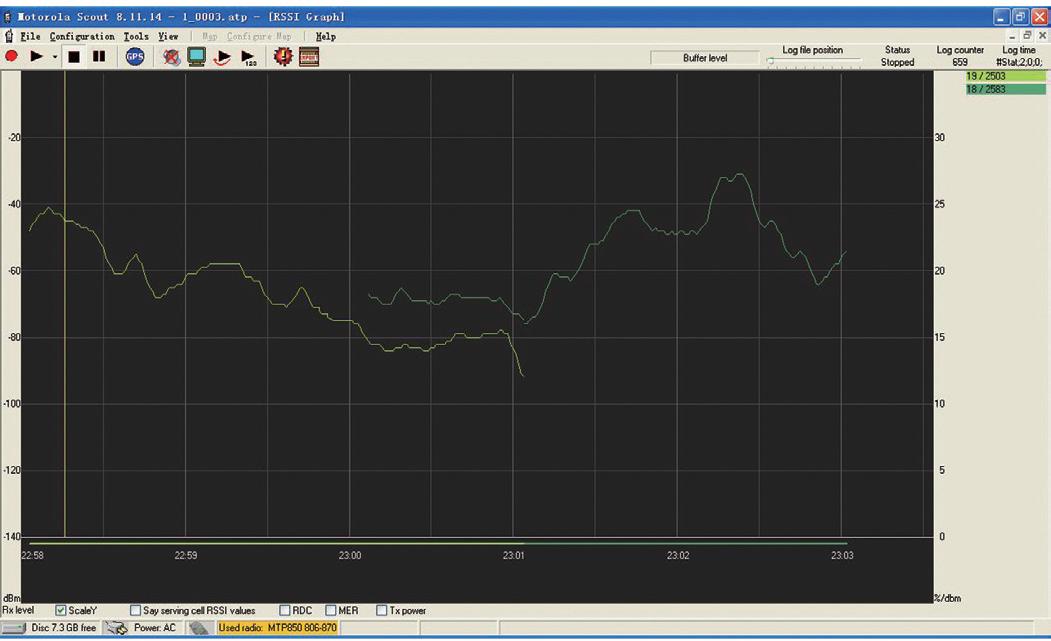

   圖1
圖1中，大約在天通苑站-天通苑南站的運行區間MTP850手持電臺進行越區切換（從太平莊車輛段內基站發射的代號為“19/2503”的信道切換至立水橋站基站發射的代號為“18/2583”的信道），從太平莊車輛段內的基站轉到立水橋站基站注冊，且切換電平大約為-90dBm，全程信號均在-90dBm以上，滿足了設備使用的要求。另外，該區段位于立湯路西側，線路南北方向平直，周圍新建建筑物與地線線路距離較遠，未對無線信號的覆蓋造成干擾。

（2）北苑路北站-大屯路東站，時間為23:06:50-23:09:45

 圖2

圖2中可以看出，在23點07分-08分內，信號明顯出現了中斷，無論是立水橋站的基站還是大屯路東站的光纖直放站，遠端機發射的代號為“18/2583”的信道均未對其中一段實現覆蓋，估計時間為30秒。由于兩站間的距離約為2900米，調試車運行時間約為3分鐘，推斷無線覆蓋不良的區段約有480米左右。后來到現場勘查基本與測試結果基本一致，MTP850手持電臺場強指示約為1格，多個位置表現為無法通話。由于5號線在2007年開通時進行過全線的通話試驗，效果良好，且目前基站與光纖直放站近端機、遠端機工作均正常，排除了系統故障可能性。線路周邊的建筑物的遮擋小營就成了不容忽視的問題了。在本區段，線路不是正南正北架設，存在多處蛇形彎道，且周邊建筑物離軌道相聚不到20米，已存在遮擋無線信號的可能性。且在現場試驗時發現，如果因為建筑物的遮擋不能看到大屯路東站的鐵塔，則信號明顯減弱直至無法通話，這也符合射頻信號沿直線傳播的原理。5號線地下區段使用漏泄同軸電纜方式進行無線信號覆蓋，經過測試，效果良好。在此不再贅述。

三、結論
實踐證明，使用摩托羅拉公司的SCOUT場強記錄軟件能夠為維護人員提供準確詳細的無線信號覆蓋測試數據，使設備的維護工作事半功倍。同時我們在測試過程中也發現，由于測試車速度較快，為了數據更加準確，應將筆記本電腦的系統時間與測試人員的計時設備嚴格校準，記錄時要做到讀取時間不猶豫，盡量避免認為誤差。由于該軟件支持GPS時間同步和GIS（地理信息系統）的導入和導出，輔助以Google Earth軟件可以精確記錄關鍵點的經緯度并在地圖上進行標注。

同時，不應該忽視的是，SCOUT場強記錄軟件是由摩托羅拉公司開發的專門針對自身800MHz無線集群系統的場強覆蓋測試軟件，它的接收性能依賴于測試時使用的TETRA接收終端設備，一旦終端設備射頻指標（如接收靈敏度）發生變化，可能導致記錄的數據錯誤。故此，北京市地鐵運營有限公司通信信號公司又采購了一套rohde-schwarz（羅德與施瓦茨）公司與其EB200監測與測試接收機配套的場強測試與記錄軟件ROMES4進行更大范圍內的信號覆蓋測量，如802.11x等2.4GHz信號的測試，同時也可以對800MHz無線集群信號的覆蓋測試結果進行驗證。

總之，科技的進步與測試手段的發展為軌道交通的維護工作提供了便利，也給我們維護工作者提出了更高的要求，掌握新的測試方法有助于我們工作的創新，并且更好地為軌道交通的發展服務。


此作品來源于2010摩托羅拉行業應用大賽
