主頁（http://www.by236.com）：福建省人防無線傳輸解決方案

廈門精碼信息技術有限公司 徐潔

本方案是由廈門精碼信息技術有限公司為福建省人防辦防災、應急預案進行的移動應急車非視距條件下傳輸通信。

省人防辦對無線設備有如下需求
1、單臺應急車和指揮中心進行視頻傳輸，最高滿足高清圖像的傳輸；
2、當進行救災或演習時，各個集結的應急通信車之間可以通過無線進行通信和 視頻會議；
3、無線設備滿足易于臨時架設，調試方便的原則。 我們此次選用的設備是摩托羅拉 PTP點對點設備。

 架設方案環境一

• 示意圖中左端是指揮中心，我們將設備安裝在樓頂?shù)蔫F塔上；
• 右端是人防移動應急車，我們把設備安裝在應急車上面升降機完全升起，大概距離地面8米的高度；
• 從圖中可以看到，應急車上設備的高度低于總部機房樓頂設備高度，紅色線條模擬的是無線信號起伏；

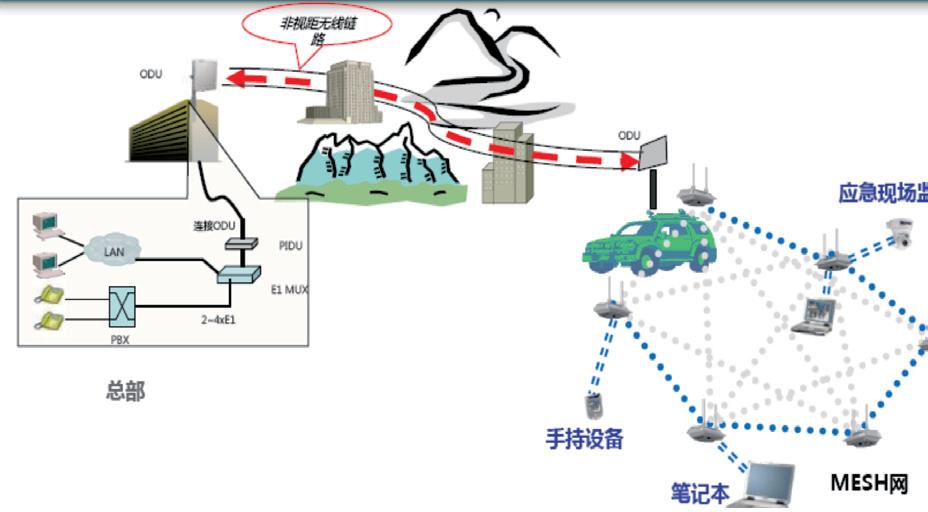

• 無線鏈路完全被地面的起伏和建筑阻擋，成為“完全非視距”。
方案環境一采用摩托羅拉PTP設備，在“非視距”情況下PTP的設備極限通信距離為5公里。

當PTP一端設備架設到總部，另外一端設備集成到應急通信車時，應急通信車停靠的場所多數情況下與總部之間被建筑遮擋，PTP設備在被建筑物遮擋下，傳輸帶寬會急劇下降，當信號衰減到另外一端無法接收時，我們?cè)O(shè)備視為中斷。

架設方案環境二

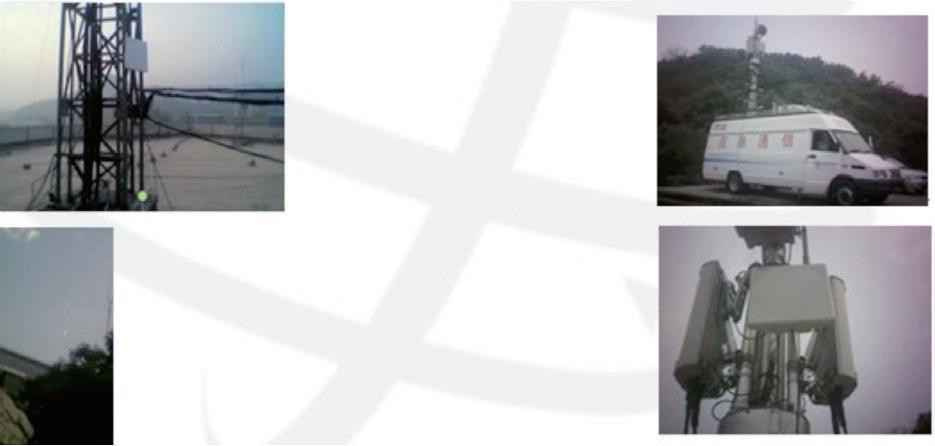

示意圖中左端是指揮中心，我們將設備安裝在樓頂?shù)蔫F塔上；
• 右端是移動或電信基站，我們把設備安裝在基站的鐵塔上，應急車上面升降機完全升起，大概距離地面8米的高度；
• 從圖中可以看到，應急車上設備的高度低于總部機房樓頂設備高度，紅色線條模擬的是無線信號起伏；
• 無線鏈路完全被地面的起伏和建筑阻擋，成為“完全非視距”；

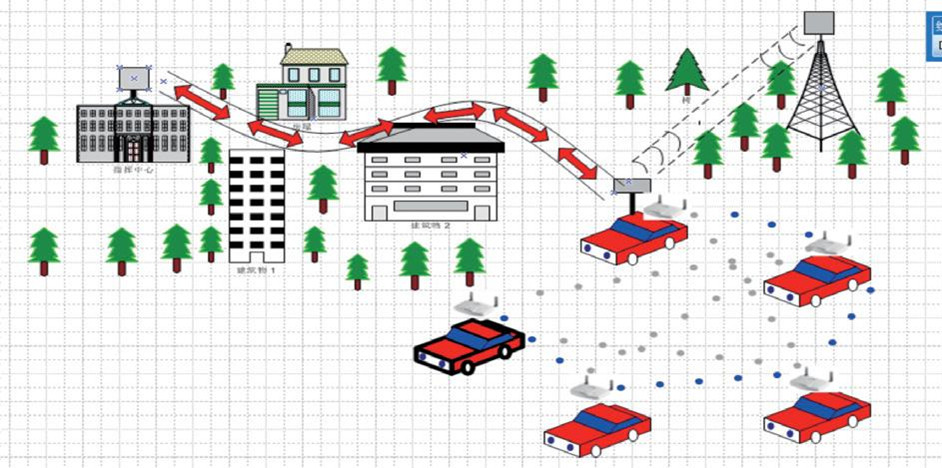

• 應急通信車和基站之間為“視距”。

架設方案環境二移動應急車
當應急通信車集結在一起時，應急車之間通信可以采用無線設備互聯的方式來滿足各車之間視頻或數據傳輸?shù)男枰��?/span>

采用摩托羅拉WLAN AP5181或AP7181設備，各車之間采用MESH技術互聯，該技術具備高效路由、低延時、低路由開銷、高速切換、伸縮自如等特性。機會無限鏈路自適用（ORLA）是MESH中的一個主要決策組件，能夠在任何時間選擇確保吞吐量最大化的數據速率。AP 7181利用摩托羅拉專有的ADEPT（高級平板技術）天線系統。依托雙極化天線實現雙路數據通信。AP7181可實現最高的數據速率。具備多個發射和接收射頻鏈，雙極化天線和軟件配置下傾角等特性。AP7181無線覆蓋面為直線距離1.6公里，功率達到1瓦。

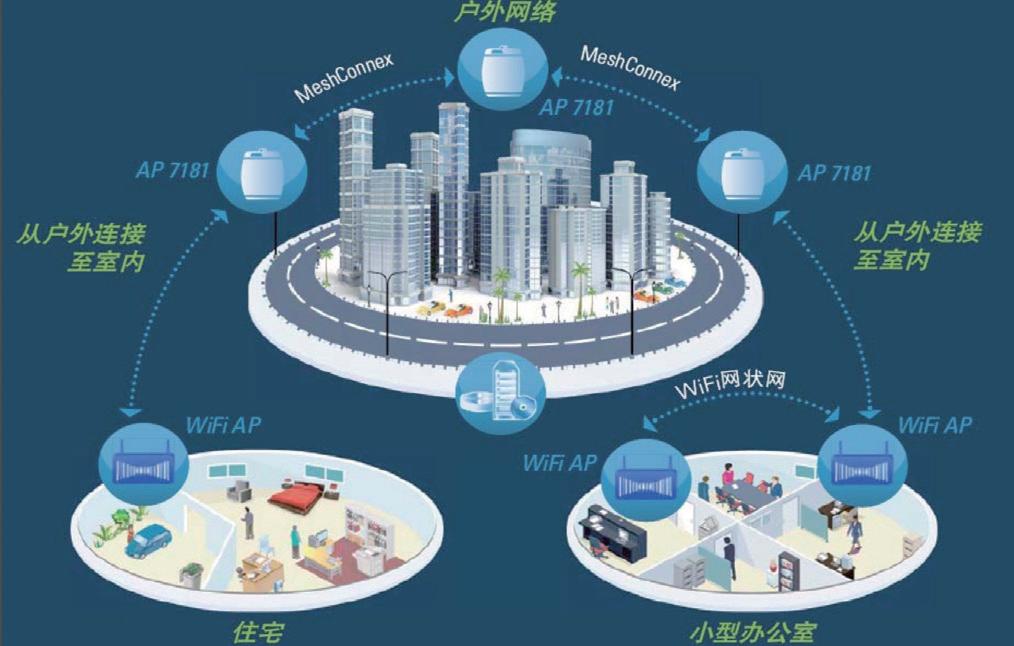

AP7181產品圖示1

AP7181產品圖示2

采用2.4G頻段組網說明
根據省人防辦的需求，摩托羅拉PTP設備很難同時滿足三個情況下的數據傳輸。如果和運營商合作，在城市的幾個地區的基站上布署AP7181，同時發布專屬人防系統的ESSID（擴展服務集），這樣就能保證在應急通信車到達的區域，并可以和基站上的AP7181做連接，把數據和圖像及時傳回總部。

同運營商合作的好處
1.運營商基站資源豐富，覆蓋面積大，適合人防系統的要求。
2.同PTP設備對比，調試手段簡化，調試時間短。
3.可以隨時隨地的通過移動終端設備進入人防系統。

此作品來源于2010摩托羅拉行業應用大賽
