主頁（http://www.by236.com）：上海市人民政府機關事務管理局無線通信指揮系統項目
北京中瑞特通訊設備有限公司 潘煒 張磊
一、總體方案概述
1.概述
上海市人民政府機關事務管理局承擔轄區內辦公場所安全保衛等一系列管理的重要責任。無線通信指揮系統已成為上海市人民政府機關事務管理局安全保衛、處置突發日常事件以及日常工作聯絡等必不可少的重要指揮通信手段。
隨著城市經濟社會的跨越式發展以及經濟全球化進程的進一步加快，上海國際經濟、金融、貿易和航運中心地位的逐步確立，特別是今年世博會的召開，政府機關辦公場所安全穩定問題日益突出，使機關辦公場所工作面臨的形式日趨復雜，肩負的任務也日益繁重、艱巨，因此，上海市人民政府機關事務管理局迫切需要建立適合自己業務的大范圍、多功能、多部門專用無線通信指揮系統。
2.系統建設目標
針對上海市人民政府機關事務管理局的現狀和通信指揮系統的需求，在規劃、建設無線通信指揮系統時，采用先進、實用、經濟的技術，系統建成后必須達到以下目標。
建設一個覆蓋上海市人民政府機關事務管理局負責轄區內辦公場所的無線通信指揮系統。
通過本系統的建設，實現強大的數字話音指揮及數據傳輸功能，能滿足100個左右終端用戶的即時通信需求。
二、系統設計
1.需求分析
上海市人民政府機關事務局無線通信指揮系統要求具有以下功能：
（1）上海市人民政府機關事務局管轄區內無線信號覆蓋穩定，通話質量好；
（2） 系統可實現對各個用戶終端進行監管，支持單呼、組呼、全呼、緊急呼、私密呼、遙斃 / 復活等功能。除了進行語音通信外，系統還需要支持文本及短信息的數據傳輸，可將各類電子文件通過無線通信指揮系統傳輸到終端設備；
（3）終端用戶大約80人左右，無線信號覆蓋范圍大約5公里；
（4）要求通話效率高以及抗干擾能力強等；
（5）系統升級和維護方便；
（6）系統斷電支持時間大約2小時；
（7）系統信號覆蓋范圍為人民大廈、市政大廈、地下連通道及部分廣場車庫。無線信號接收范圍以人民大道 200 號和大沽路100號兩處為中心，不小于5公里；
（8）本系統的主機站，僅需設置一個；
（9） 人民大道200號和大沽路100號兩處之間，有備用光纖一對。
根據上海市人民政府機關事務局目前要求以及目前境況，決定將中繼臺放置在市政府大廈 4 樓機房，可采用光纖直放站設備利用現有備用光纖對信號進行延伸，達到信號覆蓋的目的。中繼臺采用摩托羅拉最新MOTOTRBOTM 數字無線通信系統，可以提供優質的通話質量，并支持支持單呼、組呼、全呼、緊急呼、私密呼、遙斃 / 復活等功能，可以非常有效地解決用戶面臨的問題。
2.系統設計依據及參考標準
對于上海市人民政府機關事務管理局無線通信指揮系統的設計參照了以下標準和相關規范：
GB/T 17737.1-2000《射頻電纜第 1 部分：總規范——總則、定義、要求和試驗方法》；
國家通信行業標準YD5039-97《通信工程建設環境保護技術規定》；
中華人民共和國國家標準《電磁輻射防護規定》（國標GB8702-88）；
設備和器件的參數手冊；
電磁環境衛生計算按世界衛生組織（WTO）與中華人民共和國 GB9175-88《環境電磁衛生標準》，微波輻射一級衛生標準為10mW 每平方米。
中華人民共和國信息產業部 2000 年 5 月發布的《中華人民共和國通信行業標準 YD/T 1059-2000 移動通信系統天線技術條件》；
中華人民共和國信息產業部 2000 年 11 月發布的《中華人民共和國通信行業標準 YD/T 1092-2000 無線通信用 50Ω 泡沫聚乙烯絕緣皺紋銅管外導體射頻同軸電纜》。
3.系統結構設計

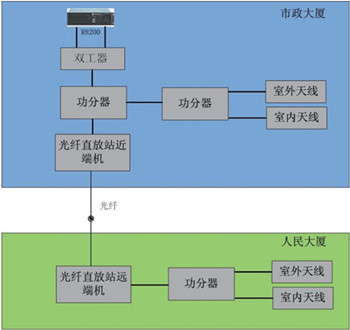

（1）系統結構
摩托羅拉XIR R8200 數字中繼臺將信號接入雙工器，再利用二功分器將射頻信號分為兩路，一路接功分器用于連接本大廈的室內外天線，覆蓋市政大廈整個地上、地下樓層；另一路連接光纖直放站近端機，通過光纖將信號延伸到人民大道 200 號的人民大廈，在通過功分器將信號覆蓋整個人民大廈地上、地下樓層，由于現市政大廈與人民大廈之間已有備用光纖，故不需要再進行光纖的鋪設。

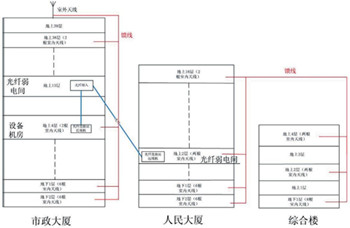

（2）系統示意圖
根據所了解的現場概況，市政大廈樓高 39 層，人民大廈樓高 18 層，人民大廈旁綜合樓高 4 層，市政大廈和人民大廈各有二層地下車庫，人民大廈旁綜合樓有一層底下室，由于地下車庫的面積較大，地面層辦公區隔間較多，地下車庫對信號的屏蔽能力比較強，所以我公司在設計方案，做了如下考慮：
在地下車庫安裝多根天線以達到信號均勻，樓層天線按照隔層布設天線的原則布設，布設天線的數量為 2 根每隔層，地下車庫為 6 根每層。考慮到地下室內部屏蔽能力比較強，為了保證良好的覆蓋，在中間部分會用耦合器進行信號均勻分配。
饋線根據現有橋架的具體情況實施布設，通過每層的弱電間，布設到室內天線的預定位置。
系統設備放置到市政大廈的 4 樓機房，需要 220V 的市電供電，光纖從市政大廈13 樓接入，將光纖布設到4 樓機房，并連接光纖直放站。人民大廈與綜合樓之間，直接采用同軸電纜將射頻信號延伸到綜合樓的底下一層、地上2層以及地上4層。
4.系統規劃及編組
目前用戶規劃3個部門，分別是安全保衛管理部門、人民大廈安保部門、市政大廈安保部門。系統規劃終端用戶 80 人，其中安全保衛管理部門20 臺對講機，人民大廈安保部門 30 臺對講機，市政大廈安保部門 30 臺對講機，各個通話組按照各部門相應人員進行編制。
安全保衛管理部門
配備摩托羅拉 P8260( 帶液晶顯示 ) 手持機共計 20 臺，手持機共設置為4個頻道，一頻道用于呼叫全體安全保衛管理部門，二頻道用于呼叫人民大廈安保部門全體人員，三頻道用于呼叫市政大廈安保部門全體人員，四頻道用于呼叫各部門全體用戶。所有安全保衛管理部門手持機擁有遙斃、遠程監控、檢查對講機權限。
人民大廈安保部門
配備摩托羅拉P8200(不帶液晶顯示)手持機共計30臺，手持機共設置為四個頻道，一頻道用于呼叫全體安全保衛管理部門，二頻道用于呼叫人民大廈安保部門全體人員，三頻道用于呼叫市政大廈安保部門全體人員。人民大廈安保部門手持機不具備遙斃、遠程監控、檢查對講機權限。
