主頁（http://www.by236.com）：VX-418寫頻手冊

威泰克斯對講機寫頻手冊

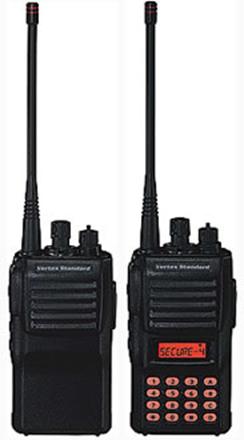

VX-418/428

威泰克斯通訊（蘇州）有限公司

營業部

(測試版)

目  錄

1.    軟件安裝------------------------------------------------------------------------------------4

1.1  安裝環境---------------------------------------------------------------------------------4

1.2  安裝步驟---------------------------------------------------------------------------------4

1.3  硬件連接---------------------------------------------------------------------------------4

1.4  注意事項---------------------------------------------------------------------------------5

2.　操作指南-------------------------------------------------------------------------------------5

2.1主界面操作-------------------------------------------------------------------------------5

2.2菜單操作----------------------------------------------------------------------------------5

2.2.1 掃描設置（Common/Scanning）---------------------------------------------7

2.2.2 節電功能設置(Common/Power saving)--------------------------------------8

2.2.3 附加鍵設置（Common/Key Function Parameters）---------------------8

2.2.4 緊急功能設置（Common/Emergency）------------------------------------10

2.2.5 多功能設置（Common/miscellaneous）------------------------------------11

2.2.6 選件板（Common/Option）---------------------------------------------------12

2.2.7 開機密碼設置（Common/Power On Password）-------------------------12

2.2.8 尋呼信令選擇（Signaling/Signaling Type）--------------------------------12

2.2.9 ANI/快速撥號設置（Signaling/ANI Speed Dial）-------------------------12

2.2.10 DTMF尋呼碼設置（Signaling/Paging Code）----------------------------13

2.2.11 兩音信令參數設置（Signaling/2-Tone Table）----------------------------14

2.2.12 兩音頻選擇（Signaling/2-Tone Table）-------------------------------------15

2.2.13 2-Tone系統設置（Signaling/2-Tone Table）-------------------------------15

2.2.14 2-Tone編碼（Signaling/2-Tone Table）-------------------------------------16

2.2.15 5-Tone信令一般參數設置（Signaling/5-Tone General）----------------17

2.2.16 5-Tone 格式（Signaling/5-Tone Format）---------------------------------18

2.2.17 5-Tone 系統（Signaling/5-Tone System）---------------------------------18

2.2.18 5-Tone 解碼（Signaling/5-Tone Decode）---------------------------------19

2.2.19 5-Tone 編碼（Signaling/5-Tone Encode）---------------------------------21

2.2.20 5-Tone 自定義音頻（Signaling/5-Tone User Table）--------------------21

2.2.21 校準（Radio/alignment）-----------------------------------------------------21

3.    讀寫操作--------------------------------------------------------------------------------------22

3.1   讀頻(Radio/Upload)--------------------------------------------------------------------22

3.1   寫頻(Radio/Download)-----------------------------------------------------------------22

4.    應用實例--------------------------------------------------------------------------22

1.    軟件安裝：

1.1      安裝環境：

本軟件要求的硬件配置推薦如下:

硬件：推薦奔騰133以上，32M以上內存，8x以上光盤驅動器。

軟件：中文Windows9x/2000 或中文NT操作系統。

顯示：800×600以上分辨率，16位以上色彩。

串口：要求電腦帶有DB9的串行接口

1.2

安裝步驟：

在安裝本軟件之前請退出其他正在運行的Windows應用程序。

a)請先將安裝光盤放入光驅中。

b)單擊Windows任務欄上的 開始 選擇 程序 再選擇 Windows資源管理器。

c)在資源管理器中找到光盤上的CE64_V102_EXP目錄下的安裝文件 Setup.exe ，雙擊該文件使之運行。

d)        此時會出現安裝程序的English/Japanese選擇框，選擇English后請單擊 OK 按鈕繼續。

e)         接下來會出現選擇安裝的目的文件夾，即將軟件安裝在您計算機上的哪一個文件夾中。您可以接受默認的目的文件夾，或單擊Browse按鈕選擇一個目的文件夾。完成后單擊 Next 按鈕繼續。

f)安裝程序將自動完成最后的安裝工作，最后出現安裝成功提示，單擊Finish完成安裝。

g)在Windows任務欄上選擇 開始 ，再選擇Vertex Standard/CE 44啟動該程序。

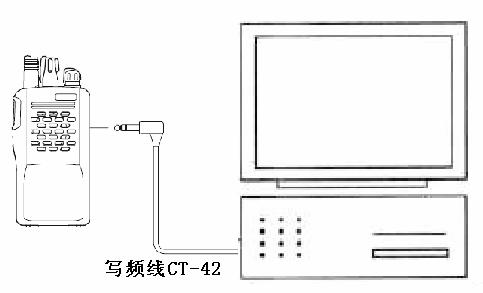

1.3      硬件連接

1.4      注意事項：

a)請不要使用原版的編程母盤進行操作。在拿到母盤之后，盡快制作一份拷貝并使用復制的版本工作，將母盤妥善保管以備日后使用。

b)在將對講機連接寫頻線之前，必須將對講機電源關閉，否則會損壞對講機內部電路。
