主頁（http://www.by236.com）：VX-418寫頻手冊(2) c)在把CT-42的插頭接入VX-168的MIC/SP的插口時，必須先取下塑料帽和固定螺釘。且記在編程結束后，需把塑料帽和固定螺釘重新安上。 d）首先要查看串口配置，打開File/Configure菜單，彈出如下對話框，請選擇正確的通信串行口，如果用戶選用的是USB接口的寫頻線，請將FIF-10前面的復選框選中，如下圖所示：
e) 在寫頻之前，強烈建議用戶先讀頻，將原有的對講機設置信息讀出來并保存，用于恢復初始設定，如頻率設置和附加功能鍵的設置等。 2.操作指南： 2.1 主界面操作： a)Chn：信道號。 b)Pri：優先掃描信道，將光標移動到該欄并選中該欄，按空格鍵在“V” 和“-”之間切換，如果選擇“V”，代表當前信道為優先掃描信道。 c)W/N：寬/窄帶設置，雙擊W（寬）/N（窄）欄選擇。 d)TAG：信道標識。 e)接收頻率設置：點擊Frequency receive欄進入，輸入接收頻率。 f)發射頻率設置：點擊Frequency Transmit欄進入，輸入發射頻率。 g)CTCSS亞音頻設置：點擊SUB AUDIO欄，Dec是接收解碼，Enc是發射編碼，按空格鍵進入，顯示C-…，雙擊選擇、并確定。 h)DCS亞音數碼設置: 點擊SUB AUDIO欄，Dec是接收解碼，Enc是發射編碼，按空格鍵進入，顯示D-…，雙擊選擇、并確定。 i)Pwr Rx：接收省電設置，雙擊Pwr Save Rx顯示V表示選定。（定義：接收省電工作時，機器會進入睡眠模式，間斷檢測是否有呼叫信號。作用：可最大限度延長電池使用時間。）具體設置參數見2.2.4節。 j)Save Tx：發射省電設置，雙擊Pwr Save Tx欄顯示V表示選定。（定義：發射省電工作時，機器會根據接收信號的場強強度自動控制輸出功率大小。）具體省電設置參見2.2.4節。 k)Pwr H/L：高低功率選擇設置，雙擊Pwr H/L欄選擇輸出是高功率或者是低功率。選擇低功率后還要進行功能鍵設定，才能激活該功能，點擊Common/Key Function，進入K鍵功能項，[SIDE]按鍵選擇LOW POWER。 l)SC掃描設置：雙擊SC欄顯示V（表示此信道列入掃描信道）,選擇掃描后還要進行功能鍵設定，才能激活該功能，點擊Common/Key Function，進入K鍵功能項，[SIDE]按鍵選擇Scan。這樣設置，按MONITOR鍵即可實現掃描。 m)TOT：Time-Out Timer發射限時功能，雙擊TOT欄顯示V表示選定。該功能用于限制用戶在該信道上超時間發射，同時也避免對講機因長時間發射而造成損壞。 n)SQ：靜噪等級設置，雙擊SQ欄顯示0-12級選擇項選擇（根據環境條件設置靜噪等級，如接收距離近時靜噪等級設置淺點；有干擾噪音時靜噪等級設置深點。） o)Signaling Type：信令類型。共有三種選擇：Signal，Page和Off。 Signal表示該信道選擇5-Tone或2-Tone信令；Page表示該信道選用DTMF尋呼信令；Off代表沒有信令用于該信道。 No：定義信令的細節。如果Signaling Tape選擇的是Signal，則這欄里的可選"Off"，"1" 至 "16"（2-Tone信令的時候，在Signaling菜單下的2-Tone System里面定義了16個信道2-Tone頻率組合）或"1" 至"32"（5-Tone信令的時候，Signaling菜單下的5-Tone System里面定義了32個信道5-Tone頻率組合）。Signaling Tape選擇的是Page(也就是DTMF時)，該欄可選擇"Off"，或者是Signaling菜單下的Page Code定義的DTMF尋呼信令的接收尋呼碼。 p)DTMF ANI：選擇DTMF ANI功能，將光標移動到該欄并選中該欄，按空格鍵在“V” 和“-”之間切換，如果選擇“V”，代表激活DTMF ANI功能。ANI是Automatic Numeric Identification的縮寫，譯為自動呼號識別編碼，自動發出本機的身份碼，也用于識別有相應功能的呼叫方身份。 q)Encr: 加密設置。點擊設置，進入Common/Option選件Option Board，選裝設備選擇FVP-25或Encryption（Hilevel），然后雙擊Encr欄選擇顯示V。再點擊Common/Key Function，將自定義鍵[或按下并保持]按鍵選擇Encryption，這樣按下自定義鍵[或按下并保持]即可實現掃描，再次按下該鍵，則關掉加密功能。 r) Lock out：鎖定功能設置，本機為了防止干擾他人通話，具有繁忙信道的禁發功能，雙擊該欄，顯示在BC(Busy Channel Lock Out，繁忙信道鎖定:用戶禁止在繁忙信道上發射信號)與BT(Busy Tone Lock Out，繁忙音頻鎖定:在該載頻上有語音信號的時候禁止用戶發射)之間切換。 s)ARTS：通信圈外提示功能設置：首先設置DCS編解碼，然后雙擊ARTS欄選擇顯示V。 t)CMPD：語音壓縮功能。可選擇"Enabled (v)"或"Disabled (-)"。語音壓縮能夠改善聲音的質量，尤其在窄帶的情況下更為明顯。 u)Xtal：差拍時鐘偏移，當您接收一個信號時，它將偏移每個頻道微處理器系統時鐘頻率，避免干擾。可選項： "on (v)"允許:偏移微處理器系統時鐘頻率。"off (-)"禁止:不偏移微處理器系統時鐘頻率。 v)Dial Scan：掃描信道旋鈕位置，將光標移動到該欄并選中該欄，按空格鍵在“V” 和“-”之間切換，如果選擇“V”，代表激活該功能。如果掃描到了旋鈕位置，指示燈會閃爍。 w)Group A：將32個信道分成A,B兩組。信道1---信道16定義為A組，信道17---32為B組。 x)System Type：系統類型。目前只有常規型。 2.2 菜單操作： 2.2.1 掃描設置（Common/Scanning）：

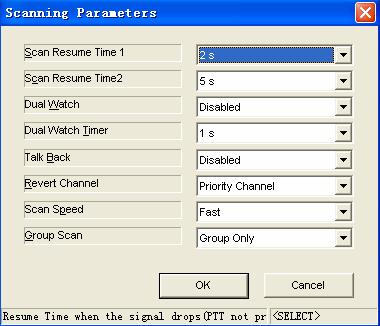

Scan Resume Time1，掃描恢復時間1：PTT鍵一直沒被按下時，第一個載波信號消失后多時間后開始掃描。 Scan Resume Time2，掃描恢復時間2：當PTT鍵放手之后，信道中的載波信號消失后多長時間開始掃描。 Dual Watch：雙頻監聽，功能與掃描功能相似，然而只有兩個信道被監聽：當前信道和“優先信道”。 Dual Watch Timer：雙頻監聽優先信道的采樣時間間隔。可選1秒或2秒。 Talk Back：監聽模式下對講模式設置，Talkback 選擇“Enable”時，當掃描到某一信道并停留在該信道上，啟動發射將在該信道上，直到掃描恢復時間1 期滿為止。 Talkback 選擇“Disabled”時，當掃描到某一信道并停留在該信道上，啟動發射將在設定的Revert Channel信道上。
|
