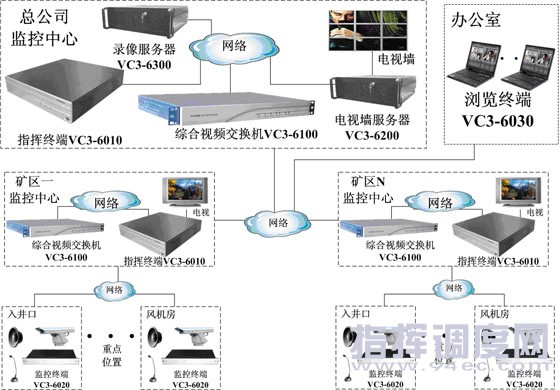

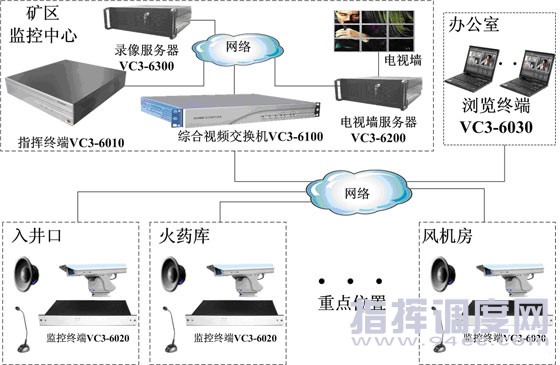

主頁（http://www.by236.com）：華緯訊：礦區視頻安全生產調度解決方案 1 視頻安全生產調度系統概述根據礦區視頻監控及調度規劃和技術設計方案要求，我們借鑒華緯訊公司VC3-6000視頻指揮調度系統在生產調度應用的成功經驗，結合礦區生產特點及安全保障任務需要，對在礦區建設“視頻安全生產調度系統”進行了深入論證，并形成了以下建設方案。 視頻安全生產調度系統的建設根本目標是有效整合總公司對各礦區管理中視頻監控、指揮調度、視頻會議等多種功能，解決礦區多、區域廣、生產安全任務重等帶來管理難等問題，綜合提高生產安全保障和管理效率。該系統可作為一個基于IP網絡的可視化綜合通信系統，是總公司對各礦區管理的技術手段。 1.1 系統實現的主要功能 主要功能分為兩大部分:一是總公司對各礦區現場監控及指揮調度、各礦區對本礦區現場監控及指揮調度;二是用于總公司對各礦區管理，通過網絡視頻會議功能，為礦區會議、日常管理等提供高科技手段。其具體功能為: 現場監控:總公司監控中心以及辦公室通過系統提供的功能，對各礦區監控中心、入井口、火藥庫、絞車房等部位進行監視，同時監控中心還可以與絞車房等部位進行語音雙向交流。各礦區監控中心、辦公室對本礦區監控中心、入井口、火藥庫、絞車房等部位進行監視，同時監控中心還可以與絞車房等部位進行語音雙向交流。同時監控中心可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。 生產調度:根據實時監控圖像，借助于視頻調度及會議系統獨具的多種級別權限和模式設置，指揮人員可實現點對點調度、點對多點調度、插入調度以及越級調度;通過高音喊話，及時向各礦區域發布指令，處置緊急和特殊情況。 視頻會議:總公司是管理的頂層，構成對各礦區的指揮職能，其任務下達、工作協調、交班接班、總結講評等通常運用會議形式。本系統能提供可靠的會議功能，可根據需要適時召開視頻會議，實現各種會議所需要的功能，進行多點多方雙向音視頻交流互動。 2 視頻安全生產調度系統建設方案 根據用戶的需求和以上整體功能設計，擬以我公司的成熟產品“VC3-6000視頻指揮調度系統”的硬、軟件為主體結構，搭建視頻生產調度系統。 整個系統建設主要實現各礦區監控中心對本礦區主要位置現場圖像監控以及語音雙向交流、對現場音視頻信號記錄保存以及日后查詢瀏覽;實現總公司對各礦區主要位置現場圖像監控以及語音雙向交流、總公司與各礦區視頻會議功能、總公司對各礦區指揮調度功能、總公司對各礦區音視頻信號有選擇性的記錄保存以及日后查詢瀏覽。 在各監控中心均安裝有錄像服務器和電視墻服務器，錄像服務器主要用于對監控點音視頻信號錄制保存以及錄像查詢回放，電視墻服務器主要是將各監控點圖像投在電視墻或大屏幕上，更方便實時了解現場的情況。 系統具有多種級別與權限設置，比如:可以將總公司監控中心設置為可以對所有監控點圖像進行瀏覽，各礦區監控中心只可以對本礦區監控點圖像進行瀏覽不可以對其他礦區監控點圖像進行瀏覽;當總公司監控中心對某個攝像頭進行遙控時，其他人是不可以對該攝像頭進行遙控。 2.1 總公司系統結構圖  總公司系統結構圖 2.2 礦區系統結構圖  礦區系統結構圖 2.3 系統結構詳述 監控中心:監控中心擬安裝綜合視頻交換機、指揮終端、電視墻服務器、錄像服務器。監控中心可將各單位現場監控圖像投向大屏或電視墻上，方便對各單位進行監控。通過指揮終端以單個或多個畫面的方式瀏覽各現場情況、進行點對點雙向語音交流，同時還可以對現場攝像頭進行遙控。監控中心可以通過錄像服務器對各現場監控圖像進行錄像，并可以對錄像進行查詢瀏覽。 安裝此系統后，監控中心對各主要位置現場情況了解更加實時，如發現有違規操作等事件發生時可以及時糾正或制止，可以大大減少事故的發生。 辦公室:在礦區辦公室桌面計算機安裝軟件程序，可以以單個或多個畫面的方式瀏覽各現場監控圖像，實時掌握現場情況。 領導在辦公室即可實時了解現場情況，使領導更加了解各環節運作情況，為領導作決定提供更多依據。 重點位置:在本方案中，重點位置主要是指入井口、風機房等區域。在各重點位置安裝有監控終端、攝像頭、拾音器等前端設備，主要用于現場音、視頻采集。即現場圖像采集傳至監控中心，監控中心通過高音喊話向各點分別或同時下達指令。 3 視頻安全生產調度系統特點與優勢 系統整合 系統整合包括功能的整合、資源的整合、設備控制整合、網絡的整合。提供整體的平臺解決方案、全新的應用模式、人性化的操作界面。 功能的整合:集視頻指揮調度、遠程視頻監控、視頻會議及視頻移動通信等功能于一體。 資源整合:集指揮終端、監控終端、瀏覽終端、錄像服務器、電視墻服務器、音視頻編解碼器、硬盤錄像機和音視頻矩陣等設備于一體。 設備控制整合:可以對指揮終端、監控終端、瀏覽終端、錄像服務器、電視墻服務器、音視頻編解碼器、硬盤錄像機、音視頻矩陣和攝像機等設備進行控制。 網絡整合:系統可以運行在LAN、WAN、INTERNET，SDH、ATM、無線移動通信網和衛星等網絡。 組播和單播技術 系統采用IP單播和多播技術，既可節省網絡的有效帶寬，又可確保重要信息的安全可靠。 組播(Multicast)技術可以顯著地減少了網絡的負載，更有效地利用寶貴的帶寬資源，在傳輸過程中減少視頻包的處理，降低網絡負荷，防止網絡擁塞。本方案使用Multicast技術，遠程軟解壓終端用戶的數量可不受網絡帶寬的限制，這是傳統MCU做不到的。同時，當較多的終端加入時，不會明顯地減少網絡的可用帶寬，節省廣域網網絡資源。 (中國集群通信網 | 責任編輯：陳曉亮) |
