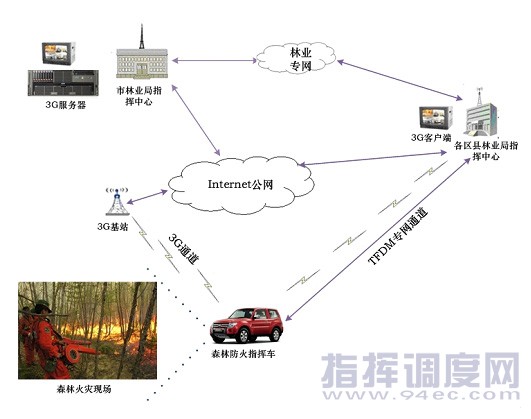

主頁（http://www.by236.com）：時代星光：森林防火無線應急指揮方案 本系統由一套車載數字圖像采集傳輸系統、TFDM超短波無線圖像傳輸系統、3G無線圖像傳輸系統、便攜式圖像接收站、硬盤錄像機、監視器、車載對講系統和衛星電話等設備組成，用于某市全市范圍內森林防火應急指揮無線音視頻傳輸。由于森林防火地段皆處山區，山脈的走勢會極大的影響無線信號的傳輸，所以我們設計TFDM超短波無線圖像傳輸系統和3G無線圖像傳輸系統共同使用的方法，以實現兩種傳輸方式的良好互補。  關于此圖像傳輸系統，重點說明以下幾點： 覆蓋范圍： 此系統包含兩個部分的覆蓋范圍，一是3G車載系統的覆蓋范圍，只要有電信3G信號（在XX省內，電信覆蓋范圍最廣）覆蓋的地方就可以使用3G網絡進行圖像傳輸；二是TFDM超短波無線圖像傳輸系統的覆蓋范圍，以指揮車為中心的10～30km捍衛了皆可以進行無線圖像傳輸，具體距離要根據當地的地形和電磁環境決定。 只要事故發生地點處于這兩個覆蓋范圍之內，就可以使用車載無線圖像傳輸設備進行圖像傳輸。 為了增大覆蓋范圍，后續可以增加TFDM單兵采集系統和TFDM便攜式中繼系統，以增大TFDM超短波無線圖像傳輸系統的覆蓋范圍。 圖像傳輸流程 圖像的采集由車頂攝像機完成，采集好的圖像一方面輸入車載硬盤錄像機進行存儲，另外一方面輸入TFDM超短波無線圖像傳輸系統和3G無線圖像傳輸系統進行圖像傳輸。 只要有3G信號的地方，可以采用3G網絡將圖像信息送到3G基站，然后經過Internet公網傳輸到建立在某市林業局指揮中心的3G服務器上。對這個圖像，一方面可以進行顯示，另外一方面可以轉發，各個區縣林業局安裝的客戶端上都可以看到3G傳回的音視頻信息了。 在沒有3G信號的地方，我們采用TFDM專網進行圖像傳輸，接收點使用便攜式圖像接收站，可以在多個區縣林業局進行調換和使用，車輛上采集的圖像進入到TFDM車載無線圖像發射機，然后通過車載吸盤天線發射出去，然后在各區縣林業局進行接收。便攜式圖像接收站帶有網絡接口，接收下來之后，通過林業局內部網絡就可以轉發到某市林業局指揮中心，從而第一時間獲取火災現場的圖像信息了。 此外，我們還配置了車載臺和海事衛星電話，當緊急情況發生的時候可以采用350M車載臺和海事衛星電話和外界取得聯系。 （本站原創，廠商供稿。未經授權不得轉載，轉載敬請注明來源：“中國集群通信網 www.by236.com ”，如需轉載，請注明來源和作者，謝謝合作！） (中國集群通信網 | 責任編輯：陳曉亮) |
