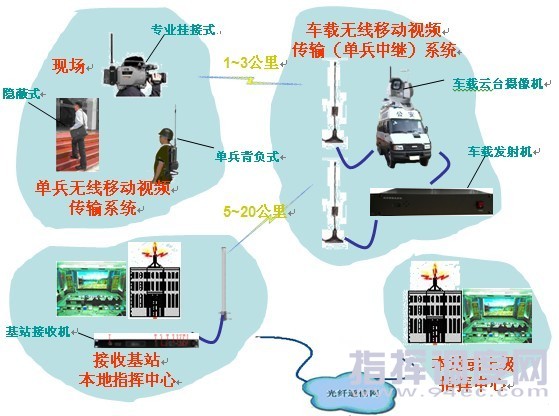

主頁（http://www.by236.com）：萬盛華科技：無線數字視頻應急（移動）指揮系統 本系統是突發和移動實時監控為一體的綜合解決方案。該系統能夠實現各種環境條件下對高質量圖像的發送和接收，能夠極大的提高各種行業在應急狀態下的處理效率。系統最大的特點是可高速無線移動傳輸音視頻信息。可多機位拍攝，復用后同時傳送。移動時速可高達180公里以上。系統可在UHF頻段或指定頻段的任意頻點發射，編碼、調制、發射一體的傳輸發射系統功率1～20W，依據接收天線位置、高度的不同，可覆蓋半徑2～40公里的區域。如果利用多點接收、分集接收技術，并輔以點對點微波或光纖傳輸手段，則傳輸覆蓋區域更是可以進一步擴大至省市級規模。系統一般由以下三級子系統組成（各子系統既可單獨使用，也可組合使用）： ? a.單兵系統； ? b.車載系統； ? c.上傳系統；一般利用現有的有線光纖網絡或專用的無線點對點傳輸網絡。 系統組成示意圖如下：  單兵系統的工作原理是通過前方現場人員攜帶或背負前端設備，將信號從各種現場（建筑物內，街道，廣場，地下室等）傳到后方的應急指揮車。根據不同的需要，單兵系統的形式有背負式、掛接式、隱蔽式等。  車載系統的工作原理是將自身配備的車載云臺攝像機拍攝的視頻圖像或單兵系統傳回的視頻圖像（此時車載系統就成為單兵系統的中繼）通過數字調制功率放大后從車頂的天線發射出去，由接收基站的接收設備接收。接收基站設在指揮中心的，視頻圖像可直接顯示在指揮中心大屏幕上；接收基站不在指揮中心、多個接收基站或需要向上級指揮中心上傳的，可以通過上傳系統傳輸。上傳系統可以采用光纖或點對點微波等成熟技術，一般是利用已建成的網絡，如公安專網、視頻會議系統等。 系統的主要優點有： ? a.高應急性：系統前端設備全部車載化和便攜化，可迅速到達應急事件發生現場實施數字視頻的實時回傳，無需借助任何運營商和公共網絡設施，不發生任何傳輸費用。 ? b. 高移動性：車載設備和單兵攜帶設備的移動速度完全不影響回傳，移動速度可高達180公里/小時。 ?c.高覆蓋性：車載系統和單兵系統的結合、高點多點接收與點對點傳輸的結合可以實現任何面積的有阻擋條件下城市規模的無縫覆蓋，即城市中的任何地點可實現視頻上傳，不含死角。 ?d.高清晰性：由于傳輸全過程采用數字信號，地面數字電視傳輸技術，視音頻傳輸質量達到標準清晰度數字電視性能，無雪花、無重影、無動畫現象。 主要性能指標： 發射端： 調制方式 COFDM 工作電壓 DC9V~DC15V 工作電流 ≤1.7A DC12V 控制接口 標準RS232接口，8位數據位，1位停止位，偶校驗，波特率： 19200 透明數據接口 一個單向的透明串口傳輸。（需要解密板的配合），8位數據位，1位停止位，支持奇校驗，偶校驗，無線校驗，波特率：1200、2400、4800、9600、19200、38400、57600、115200、230400 加密方式 支持128位的加密，解密要解密板的配合 調制映射 QPSK（4QAM）、16QAM、64QAM 前向糾錯 1/2 2/3 3/4 5/6 7/8 保護間隔 1/32 1/16 1/8 1/4 載波數 2K 頻率帶寬 8M，4M，2M可調 傳輸碼流 2000kbs~20000kbs可調 發射功率 1W~2W可調 傳輸頻率 可任意頻率定制，頻率連續可調，步進為1MHz 功率平坦度 10MHz帶內小于0.2dB 帶肩比 輸出功率為30dB時，帶肩比優于-39dB 二次諧波 ≤-45dB MER 32Db 輸入視頻 1Vp-p，75歐姆 輸入音頻 左右聲道 視音頻接口 軍用航空插頭 視頻編碼格式 MPEG-2 圖像質量 大于4M碼流時為720×576 視頻制式 NTSC、PAL可設 電池容量 12.6V/120WH 防護標準 全鋁散熱器型機箱，防塵，防水，防銹蝕，防震設計 整機尺寸 210mm×130mm×70mm 整機重量 ≤3Kg 接收端： 接收頻率范圍 170~860MHz VHF & UHF 頻率帶寬 2/4/8MHz可選 RF輸入電平 64QAM時-92dBm /16QAM時 -98dBm/QPSK時-104dBm RF輸入阻抗 50Ω 射頻輸入接頭 N 座 調制方式 COFDM 調制映射 QPSK，16QAM，64QAM (可選) 前向糾錯 1/2，2/3，3/4，5/6,7/8 (可選) 載波數量 2K, 保護間隔 1/32，1/16，1/8，1/4 (可選) 視頻解碼 MPEG-2MP@ML 屏幕高寬比 4:3, 16:9 視頻圖像 720x576 音頻輸出模式 立體聲非平衡300/200 mV 音視頻輸出 2 Audio輸出+2Video 輸出 解密方式 128位解密，需解密板支持 工作電壓 AC220V / DC12V 工作溫度 -20°C~+50°C 外觀尺寸 1U 機箱 設備重量 3kg (中國集群通信網 | 責任編輯：陳曉亮) |
