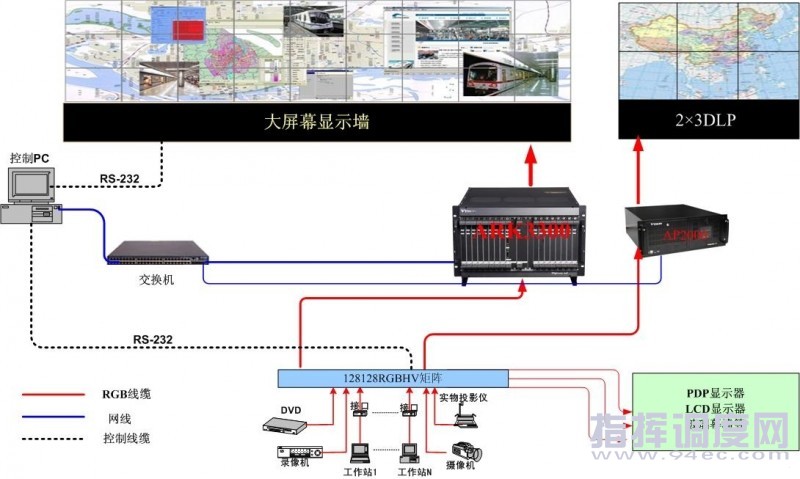

主頁（http://www.by236.com）：豪義慧通：電力應急運營監控中心大屏幕系統 建設目標利用高清晰數字顯示技術、顯示單元無縫拼接技術、多屏圖像處理技術、圖像處理技術、網絡技術等技術手段，構建一個擁有高亮度、高清晰度、技術先進、功能強大、使用方便的運行監控中心大屏幕顯示系統，精確顯示系統采集的多種電力線路、變電站運作狀況、實時信息數據、設備位置信息、電網地理分布以及對各種信息統計、查詢、圖形管理等功能的直觀顯示，工作人員可以通過大屏幕的顯示對電力系統的運行狀態進行分析，隨時了解和掌握電力系統的運行狀態，起到預警預報、突發事件處置等管理，降低突發事件造成的損失并快速恢復電網運行，提高電網企業形象和承擔社會責任的能力。 解決方案 根據運行監控中心場所的要求，設計采用46寸超窄邊液晶拼接單元為主要顯示單元，設計為4行22列共88塊屏幕組成的拼接墻。 整個大屏幕拼接墻系統主要由以下主要部分構成： 1、4×22液晶拼接單元1套； 2、Ark3300多屏處理器系統1套； 3、顯示單元底座 4、顯示墻應用管理軟件 5、線纜及輔助設備 本系統中整套系統以弧形拼接的方式搭建，拼接角度為8.0°。液晶拼接墻充分考慮散熱、后期維護及墻體承重等因素設計為支架式安裝。 系統拓撲圖  圖：系統結構圖 應用模式 大屏幕系統由4行22列液晶拼接屏組織，建成后可以不同部門、不同模式的應用，包括信息運行監控、營銷稽查監控、視頻會議召開、展示模式以及靈活組合的方式。（一）信息運行監控功能 信息運行監控模式可將液晶屏幕在功能上分解為主屏、側屏和環屏，用于顯示以下內容: 1、主屏、側屏和環屏的展示內容分別為：主屏顯示網絡監控、應用監控、運行監控和經營實況；側屏顯示桌面終端安全情況和動環系統；環屏顯示各系統的實時運行情況，及各系統的運行指標。 2、主屏、側屏和環評的顯示內容要求輪流顯示，定時切換。 3、此種監控功能完全能夠滿足運行由甲方提供的專業的可視化平臺軟件，來展示上述內容。 （二）營銷稽查監控（或按甲方需求顯示其他業務系統的監控情況） 可以考慮將液晶拼接屏（顯示面積不小于12平方米）、dlp屏和等離子屏都應用于營銷稽查的顯示過程中，主要展示內容來自PC機上的圖形、圖像顯示。 （三）視頻會議模式 用戶在與各個部門單位召開視頻會議時，液晶拼接屏或DLP屏均能根據會議的需求，靈活實現對視頻會議現場的圖像采集和顯示 （四）展示模式： 在各級領導參觀、慰問、視察等情況時，可以考慮液晶拼接屏，dlp屏、等離子和通電玻璃的整體展示效果，在播放高清視頻宣傳片的同時，也可實現其他計算機信號的靈活顯示（含液晶屏、DLP屏、等離子屏和通電玻璃）。 （五）靈活組合展示 此種接入模式是將上述模式中部分或全部內容在不同的屏幕區域內進行混合，分別在液晶屏、dlp屏，等離子屏、通電玻璃上進行顯示。 四大系統優勢 1、國內首套超大拼接顯示屏 開創了國內首套88塊超大規模的46寸拼接顯示系統。 2、系統整體匹配，穩定性能高 整個系統中的產品全部采用同一廠家的產品，包括LCD顯示單元、Digicom多屏處理器和顯示墻應用管理系統（VWAS）軟件等等。系統整體匹配，穩定性能高，日后不會產生因多家產品造成的未來不可預見的技術銜接和軟件升級等問題，也不會產生一系列諸如系統匹配性、穩定性、質量和售后服務扯皮糾紛等等問題。 3、優越的系統可靠性以及惡劣環境抗御能力性能 拼接顯示墻具有抗8級地震能力，能承受一定程度的環境交變熱濕沖擊。系統的可靠性以及惡劣環境抗御能力性能優越。 4、質量保證 自設備交貨現場驗收之日起3年的免費保修服務及保修期后的終身優惠服務，在質量保證期內，屬于保修范圍的質量問題，免費維修服務和免費更換產品。 (中國集群通信網 | 責任編輯：陳曉亮) |
