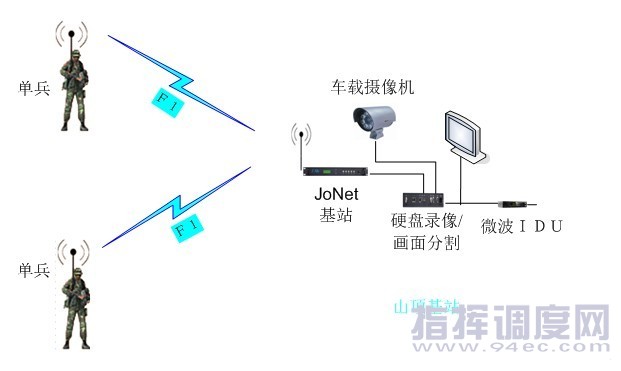

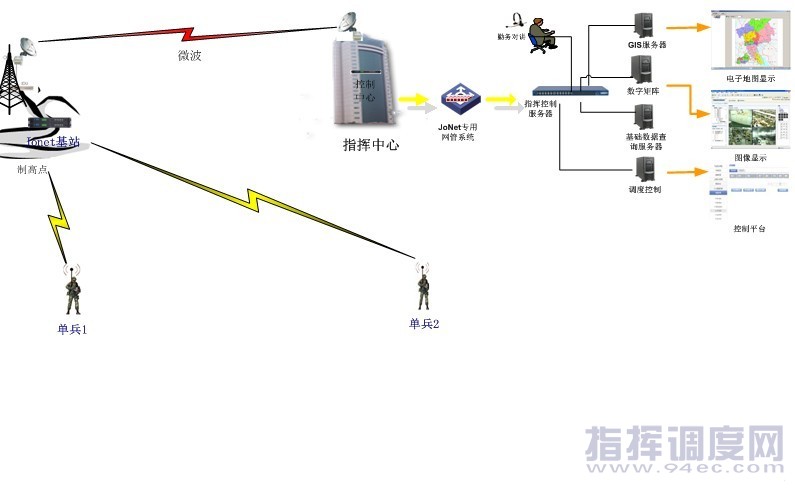

主頁（http://www.by236.com）：久華信：某單位應急Jonet移動多媒體指揮系統 1. 概述 當前，科技發展日新月異，我們已經步入了信息化時代。在公安、武警、消防、人防、遠程監控等部門，實現信息化已經成為一個重要的課題。本方案針對某單位多途徑、多手段、非視距條件下的實時視頻圖像監控傳輸需求，采用以JoNet傳輸系統為主，配合多種通信手段，建立一個高效、穩定、覆蓋指定地區的無線移動圖像監控傳輸網絡，通過車載式圖像傳輸系統將監控圖像通過無線傳輸鏈路實時傳輸至指揮中心及相應領導機關。 整個系統具有機動靈活、快速反應的特點，真正實現了高速移動中圖像、語音、數據的實時、同步通信傳輸，可擔負公安、反恐、遠程現場指揮、公共突發事件、搶險救災、遠程監控等遠程現場多媒體信息實時、動態的收集處理傳遞的重要任務，是無線通信技術、計算機網絡技術和微電子技術等技術的有機結合。 同時它利用各種通信手段互相補充、互相結合構成多手段、多路由的通信網絡，充分利用JoNet傳輸系統組成各部門一體化通信指揮系統，將各種遠程圖像、語音、數據信息進行采集，并通過移動無線鏈路傳送到各級指揮中心，為首長提供實時、準確的現場情況，從而為統一指揮和做出正確決策提供直觀、可靠的第一手資料，真正提高各部門處理應急事件的快速反應、統一指揮、協同作戰能力。 2. 組網方案 圖－1 Jonet移動多媒體指揮系統拓撲圖  從上面的拓撲圖中可以看到，整個系統主要由1套微波，1臺JoNet基站設備，2臺JoNet單兵設備組成。將要在高山上建設一個Jonet基站，一個指揮中心，2臺單兵，以及相關圖像處理部分及其它輔助設備等。 指揮中心采用微波與制高點連接；制高點與通信車通過頻點340MHz的Jonet單兵設備連接。 單兵通過JoNet設備搭建的無線鏈路和基站進行圖像、語音、寬帶數據互傳，基站再通微波傳到上級指揮中心。 3.1 JoNet車載移動無線指揮系統 為完成對指定區域的無線圖像傳輸和覆蓋的要求，考慮采用1臺JoNet基站設備和2臺單兵設備完成對指定區域的無線圖像覆蓋。 無線圖傳系統設計初始所有通信車采用同一頻點f1，當多臺接入基站時，系統采用自動接入、分配鏈路帶寬模式，完成自動組網功能。 主要配置： ? JoNet基站主設備：發射功率4W，10.2dBi玻璃鋼全向天線； ? JoNet單兵站：發射功率4W，5.5dBi鞭狀全向天線； ? 設備頻點：300－800MHz可調。 主要功能： ? 單兵和基站可進行單向圖像、雙向語音、數據傳送； ? 多臺單兵可以同時無線接入1個基站； ? 視頻壓縮采用MPEG2或H.264； ? 單兵可將DV所拍的現場圖像實時傳送到基站，基站通過微波鏈路把現場圖像及語音傳輸到指揮中心。如圖-2：  圖－2 車載無線圖像傳輸系統網絡拓撲結構圖 (中國集群通信網 | 責任編輯：陳曉亮) |
