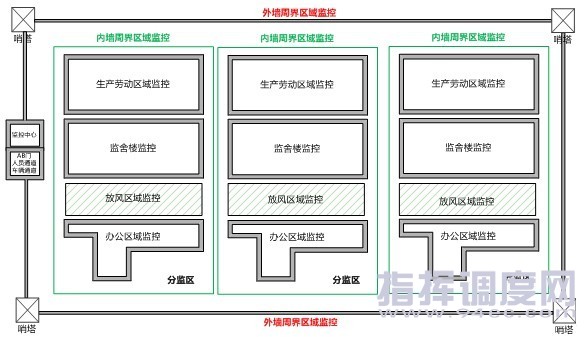

主頁（http://www.by236.com）：大華高清視頻監控系統助力監獄安防 一、項目概述 為了進一步加強監獄信息化建設，提升監獄信息化管理水平，西南某省xx監獄計劃對監所原有視頻監控系統進行整體改造。該監獄早期建設有一套模擬監控系統，經過多年的使用，原來的系統越來越不穩定，頻繁的死機、錄像文件丟失等問題，使得正常的監控業務受到很大影響，同時，由于原有系統圖像清晰度只能達到D1畫質，無法實現高清，在應用上也已經不能滿足需求。而隨著監所所關押人員數量的增加，規模的不斷擴大，原先系統建設的點位已經無法覆蓋新擴建的監區，安全監管壓力與日俱增。綜上原因，本次建設計劃采用高清方案。 二、需求分析 整個監所劃分為5大區域：AB門區域、各監區監舍區域、生產車間勞動區域、辦公區域、周界與外場區域。這5大區域，根據不同功用，應用需求亦不同：1）AB門區域 AB門區域是監獄公共區域通往監區的唯一通道門，在監獄的安全管理上處于非常關鍵的位置，目前監獄方在“二大門”的監管上都投入了很大的警力。而由于“二大門”進出人員頻繁及種類繁多，如普通獄警、參觀人員、探監家屬、施工人員等，再加上人工登記的手續復雜，看管獄警的工作量加大且容易出錯，從而造成了監獄的安全隱患。 由于xx監獄原先采用人工登記看管，這樣就存在偷換服刑人員的可能，人工登記的弊端在于無法限制進出人員，只能手工查詢登記的進出人員數量及類別，工作效率極低，非常不利于監獄的整體管理。 根據xx監獄目前的管理現狀，本期建設將運用一些高科技的安全手段，如生物識別、網絡通訊、數字圖像等技術，配合監獄專用管理軟件及硬件設備，實現人防、物防、技防三重結合，建設現代化的高安全性數字化監獄管理系統。 2）各監區監舍區域 監舍區域是犯人聚集、休息的場所，在監舍區域內由于犯人與犯人之間的個體差異性，在生活中往往會發生摩擦，產生矛盾，易發生惡性事件。若監舍無視頻監控，一旦發生突發事件，干警無法及時采取措施進行有效制止，同時，由于沒有視頻錄像，缺乏事后查證的根據，在很大程度上會影響到對罪犯的改造和監管。本期計劃對新建監舍安裝視頻系統實現對監舍區域的可視化監管，再配合智能分析功能實現犯人打架報警、群聚報警、跨越區域報警等各類智能化的應用，以此有效的進行事前預警與事后查證。 3）生產車間勞動區域 犯人在車間生產勞動時，一般邊上都有帶班干警在執勤。各個車間的犯人在生產勞動的過程中，會接觸到各類工作器具和材料，犯人很有可能會利用這些工具，實施一些危害行為，需要通過監控系統對整個區域進行無死角的監控，杜絕安全隱患。 4）辦公區域 辦公區域是干警工作的場所，需要在辦公區域出入口、樓道口及幾個特殊場所安裝視頻監控系統，實現對辦公區域的防護部署。 5）周界與外場區域 周界監控又分為監所外墻監控子系統與監所內墻監控子系統，其中，外墻監控子系統需要周界值班室、總監控室、武警值班室三方共享圖像資源。外場監控子系統，主要是針對空曠地帶、放風區域及其他室外至高點部署高速球機、中長焦高倍槍型攝像機進行大范圍全方位的監控，確保監所監控人員能夠?qū)崟r掌握監所室外環境的動態情況。 三、技術方案 通過與用戶多次的技術溝通交流，從監獄各不同區域的安全級別、建設需求特點、系統技術風險、系統建設效果、建設成本等各方面綜合分析，最終，確定了整體的技術方案框架，針對每個區域采用不同的技術實現方案：IP組網技術方案（IPC+NVR/IPSAN方式）；數模結合技術方案（模擬攝像機+DVR方式）；HD-SDI高清數字非壓縮技術方案（HD-SDI攝像機+M60視頻綜合管理平臺）。
3.1 各區域技術方案概述 1）AB門人行通道：200萬高清防暴攝像機與槍機，通過視頻專網實現高清1080P錄像在后端總控中心集中存儲。 2）AB門車行通道：200萬高清智能卡口，高清車牌抓拍、識別、對比、記錄，另外進行同步的高清錄像，在后端總控中心集中存儲。 3）監舍與生產車間：700線模擬攝像機配合大華DVR3.0，實現模擬高清解決方案，采用分布式存儲。 4）周界與外場：200萬HD-SDI高清槍機與球機，從周界圍墻到外場至高點，高低搭配形成全方位無死角的監控設防，編碼圖像通過M60系統在總控和各監區分控集中存儲。 3.2 存儲方式設計： 1）AB門區域：AB門在監所總控中心采用IPSAN集中存儲，保持時間長、數據安全性要求高。車輛牌照、圖片信息集中存儲3-6個月。 2）周界與外場區域：HD-SDI高清攝像機根據選點情況分別接入監所總控中心與各監區分控中心，通過M60編碼后，采用IPSAN集中存儲。 3）監舍與生產車間：采用大華DVR3.0分布式存儲，重要錄像在各監區分控中心IPSAN備錄。 4）報警錄像存儲：本期建設的報警、門禁與視頻智能分析三大系統，通過與相對應的監控點位形成報警關聯。在觸發異常報警后，系統關聯到報警錄像，備錄報警觸發前10秒與后10秒的錄像數據。門禁、報警、智能分析系統，任何觸發的報警錄像都會在監所總控中心IPSAN上集中存儲3-6個月。 3.3 中心系統設計 1）AB門值班室：通過網絡采用PC客戶端、解碼器實時監控與錄像調用。 2）監舍與車間值班室：通過DVR3.0可實現本地顯示、調用網內任何一臺設備的實時圖像和錄像回放，無需再配置PC客戶端。 3）監區分控中心：各個監區內的HD-SDI攝像機通過光纖接入各自所屬的分控中心M60，可實現高清非壓縮數據的上墻顯示、控制、切換、實時監控，另外M60可解碼視頻專網內所有IPC、DVR通道上墻顯示。 4）監所總控中心：周界外墻的HD-SDI攝像機通過光纖接入總控中心M60，各監區M60通過光纖級聯與總控中心M60實現雙向非壓縮高清數據的傳輸�？偪刂行目蓪崿F(xiàn)本級與下級各分控所有HD-SDI高清像機的非壓縮圖像上墻顯示、控制、切換等操作，另外M60可解碼視頻專網內所有IPC、DVR通道上墻顯示，通過網絡可在PC客戶端上調用錄像。
1、系統應用特點表
|
