    隨著網絡技術的成熟和大規模的應用， IT管理的指導標準已經歷三代的變革，并逐步演進到一個全新的階段，而作為網絡命脈的銅纜布線系統，也從10M發展到了100M、1G、10G。結構化布線系統作為網絡服務的最底層設備，僅僅提供了物理連接，但由于技術、成本和價格等問題所限，使得絕大多數的網絡問題都出在了結構化布線系統上。本文以某綜合布線品牌為例，從其基礎設施全生命周期管理系統（ILM）的革命性改變及提升，以觀察基礎設施布線管理系統的生命周期。

    隨著網絡技術的成熟和大規模的應用，IT管理所肩負的責任和使命越來越重大。我們看到，IT管理的指導標準已經歷了三代的變革，并演進到了一個全新的階段，作為網絡命脈的銅纜布線系統，也從10M發展到了100M、1G、10G。

    現有的結構化布線系統結構，嚴重依賴于上層的網絡設備。結構化是一把雙刃劍，其給我們帶來什么呢？——靈活的拓撲結構，但這是有代價的。布線系統結構化以后，首先是接頭多了，業界普遍采用的是快接卡線方式，但這并非最理想的連接方式，因為它會增加系統的故障率。其次就是令人眼花繚亂的標簽，雖然布線標準中規定了標簽的用法，但若每一個標簽都按標準來做，恐怕光數字編碼就有十來位之多。而最難辦的是跳線，例如某單位的一個辦公室做小規模整修，布線系統是其技術人員自行安裝的，點位很少，完成這個小型布線系統后，技術員將點表和點位圖都做得很仔細，但在使用一年后，若要求技術員去查找一個故障的電話線路，技術員無法找到對應的跳線，盡管這只是在一個僅30余點位系統里出現的小毛病。另外，描述某個結構化系統的方法很復雜，若工程師想清楚地表達一個結構化布線系統到底處于什么狀態，必須提供平面圖、點表、系統圖、跳線表等，這些工作在一個中型布線系統中已是非常復雜的一個任務，更別提大型、特大型的布線系統。而在布線系統里，最頻繁的操作是系統的移動、添加和修改，這些不定期的改動可在一小時之內，將一個具有25年質保的系統修改的面目全非。因此對于用戶而言，布線系統集成產生的很多麻煩已連帶送給用戶。為避免結構化布線的諸多弊端，行業內推出一些標準，但在實際施工中收效甚微。這些，都是結構化布線給我們帶來的困擾。

    結構化布線系統為網絡服務的最底層設備，僅僅提供了物理連接，各廠家也曾為此做出了不懈的努力，但是，由于技術、成本和價格等問題所限，許多改良并不成功，這使得絕大多數的網絡問題，都出在了結構化布線系統上，正可謂水能載舟，亦能覆舟。我們以某綜合布線品牌Molex為例，從其基礎設施全生命周期管理系統（ILM）的革命性改變及提升，以從其方面觀察各布線廠家所作出的努力。

    該基礎設施全生命周期管理系統，包括三個內容：一是提升核心綜合布線產品的競爭力，二是推出第二代實時布線管理系統，三是智能基礎設施管理系統。與之相應，其重新規劃及調整了產品線。其中，智能基礎設施管理系統是一個純軟件產品，而實時布線管理系統包括軟件、硬件兩部分，結構化布線產品則提供了包括連接器、線纜、線纜管理、工具等產品的完整解決方案，具體內容如下。

SCS 結構化布線產品
    結構化布線系統是網絡的根基。隨著保安監控等系統數字化進程的加快，結構化布線系統承擔了除傳統的語音和計算機網絡之外的更多的應用，這對結構化布線系統的數據傳輸速度，數據傳輸的誤碼率提出了更高的要求，因此，結構化布線系統的工程施工管理變得更加重要。

    從施工角度看，可以將線纜敷設分為三個部分：水平電纜，主干電纜和數據中心電纜。其中，水平電纜主要是指永久鏈路電纜，主干電纜主要是指垂直主干，包括光纖和大對數電纜。

    在一個工程中，永久鏈路電纜的平均長度通常為40~52米，它是最容易受到干擾的部分，同時，也是工程量最大的部分。水平電纜的敷設過程，對電纜橋架、環境溫度、彎曲半徑和路由中的干擾等諸多方面，都提出了更高的要求。

    由于垂直電纜的敷設，通常在弱電豎井中進行，電纜橋架都是專用的通道，施工工藝相對簡單。

    數據中心中的布線系統，最大的特點是密度高，速度快，并且要考慮到變更的需求。針對這些新的要求，ModLink和iPass可以解決。ModLink和iPass的主導思想是預端接，預測試。這包括兩個方面：ModLink、iPass模塊內部的連接，及兩個Modlink、iPass模塊之間的連接。Modlink內部的連接是指MPO/MTP和面板上的LC等光纖連接器的連接。iPass內部的連接是指iPass連接器和RJ45插座間的連接。兩個模塊之間的電纜或光纜，由Molex根據用戶的要求進行定制。由于模塊內部連接和模塊之間的連接是在工廠內完成的，因此，所有的環節都是可以測試的。

    采用ModLink和iPass解決方案后，大大的節約了安裝空間，提高了安裝速度。更重要的是，由于密度的提高和交聯電纜、光纜的集中封裝，管理工作變得容易起來，并方便了數據中心節點的移動、增加、修改等日常操作。

第二代實時布線管理系統
    實時布線系統可分為管理中心、現場區域和通信網絡三部分。當然，根據用戶的實際需要，還可以通過網絡遠程登錄管理中心，實施管理工作。

    管理中心分為軟件和硬件兩大部分。硬件部分為管理計算機；管理軟件運行在管理計算機上，軟件部分為操作系統和布線管理軟件，軟件架構可以采用C/S或B/S模式。

    現場區域分為監控軟件、采集設備和接口設備三大部分。監控軟件運行在現場信息采集設備中，采集設備一般采用嵌入式操作系統或更加低級的方式；接口設備完成管理系統和結構化布線系統的耦合。

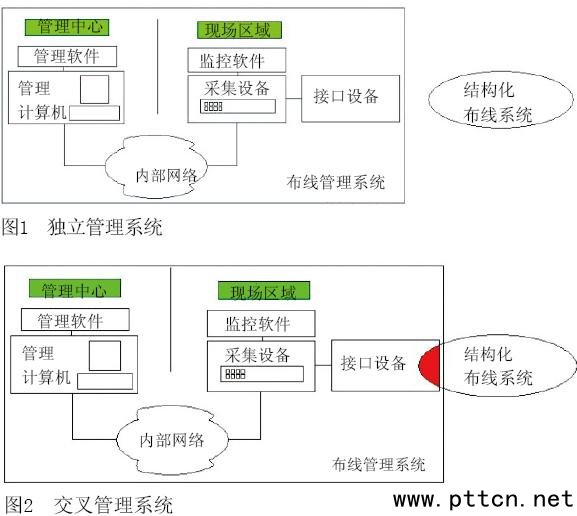

    管理軟件和監控軟件以硬件為支撐，通過通信網絡交換信息。根據布線管理系統和結構化布線系統耦合程度的強弱，可以將其分為獨立管理系統和交叉管理系統兩種模式，如圖1、2所示。
