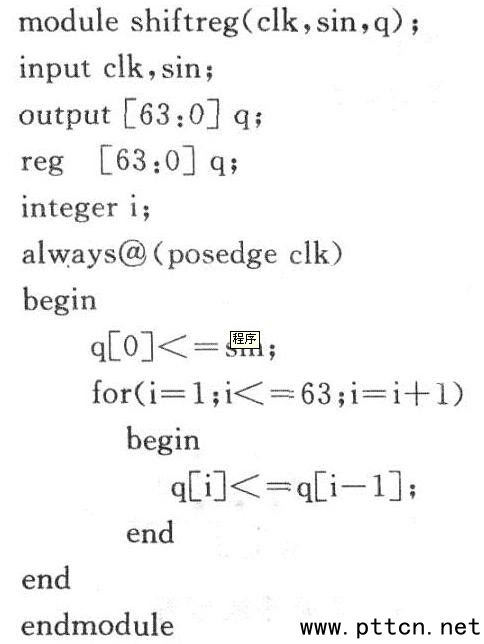

    其中高壓輸出部分在原理上是一個64位的移位寄存器，其程序如下：

4 混合式矩陣掃描功率放大電路
    以上研究了兩種矩陣掃描功率放大電路，其中由分立元件組成的電路導通損耗小，效率高，電路負載能力強，開關速度高，頻率特性好，但是它的元件數目多，難于應用于大屏幕高分辨率的FED顯示器中。而基于集成電路STV7697B的功率放大電路由于STV7697B的最大輸出電流是750 mA，如果是小尺寸的顯示屏這個參數值尚能夠滿足要求，但對于大尺寸高分辨的顯示屏來說它的驅動能力就明顯感覺不足了。為了打破這個矛盾，結合兩種方式的優缺點，對電路進行了改進。從圖2可以看出ULN2803的輸出最多只有8路，對于VGA系統至少需要60片2803，因此如果能用更高集成度的芯片代替，可以更加節省空間，集成芯片STV7697B剛好能夠滿足這個要求，理由如下：
(1)STV7697B高壓大電流輸出，完全可以取代ULN2803；
(2)STV7697B為64路輸出，而ULN2803只有8路，可以大大節省PCB板空間；
(3)ULN2803只適合用在柵極為正電壓的情況，而STV7697B無此限制；
(4)系統的穩定性進一步提高。

    基于以上的分析，用STV7697B取代了分立系統中的ULN2803，經過實驗，很好地滿足了FED矩陣掃描功率放大電路的要求。

5 大屏幕FED顯示器顯示效果

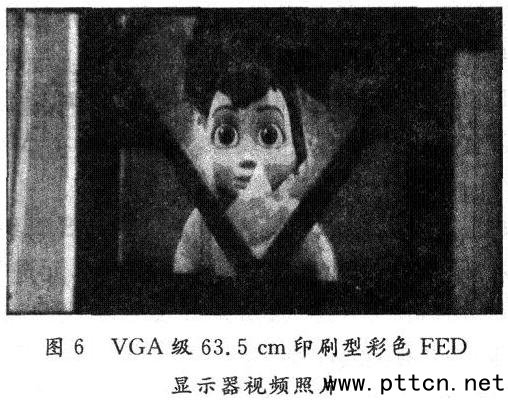

已經研制成功的能顯示視頻圖像63．5 cm(25 in)的印刷式場致發射顯示器顯示效果如圖6所示。

該樣機的主要性能如下所示：
顯示器尺寸：63．5 cm(25 in)；
顏色：彩色；
灰度等級：256級；
對比度：1 010：1；
顯示分辨率：640×480(VGA)；
亮度：410 cd／m2；
刷新率：60幀；
顯示內容：視頻圖像。

6 結 語
    研制出3種FED矩陣掃描功率放大電路，這3種電路各有優缺點，由于目前還沒有為FED驅動電路研制的專用芯片，因此對于適合FED驅動要求的功率放大電路的研究對未來FED的發展是有積極意義的，也為將來專用集成電路的制作提供了思路。成功實現驅動顯示VGA分辨率的印刷型FED視頻顯示系統，能顯示各種彩色視頻圖像，亮度已達410 cd／m2，對比度達1 010：1，在圖像顯示質量、系統穩定性、樣機體積等方面獲得了大的進展。
