主頁（http://www.by236.com）：基于DSP的嵌入式視頻監測系統的設計與實現
隨著經濟的飛速發展，人們的安防意識不斷增強，視頻檢測系統越來越廣泛地被應用于各行各業。如今，許多商場、銀行和智能小區中都安裝了紅外探頭或基于PC機的視頻監測系統，由于其價格高昂，可靠性不高，傳輸距離短、需要有人值守等。針對這種情況，尋求一種方法來改進這一狀況，具有很大的實際意義。 近幾年，隨著DSP及嵌入式技術的快速發展，采用DSP嵌入式系統的視頻設備已在各領域中被廣泛應用。本文利用ADSP Blackfin533(BF533)為核心處理器，設計了視頻檢測系統，實現了視頻圖像的采集、處理和網絡傳輸，該系統具有體積小、功耗低、性能高、可便攜等優點。 1 系統硬件平臺設計
系統工作原理：由圖像傳感器采集到的圖像信號以YUV(4：2：2)的格式輸出，通過BF533的PPI接口以DMA方式存入SDRAM。當采集完一幀數據后，BF533從SDRAM中讀入數據進行位圖數據格式轉化，將位圖圖像數據通過以太網接口傳輸?shù)竭h(yuǎn)程PC機上，然后系統繼續采集下一幀圖像。 1．1 處理器
Blackfin處理器是ADI公司與Intel公司2003年4月聯合開發的體現高性能體系結構的首款第四代DSP產品，主要面向嵌入式音頻、視頻和通信等領域。ADSP-BF533是目前Blackfin系列數字信號處理器中性能較高的一款，具有600MHz的主頻、雙16位的MAC(乘加器)和兩個40位的ALU(算術邏輯單元)、四個8位的視頻處理單元、八個算術寄存器、10個地址尋址單元，并且集成了大量的外圍設備和存儲器接口，每秒運算速度最高達到1200MMAC(兆次乘法加法運算)，并且ADSP-BF533在達到600MHz性能水平時的功耗僅為280mW，能耗很小。在圖像處理上的優點更為突出，可針對圖像特點運用二維DMA傳輸數據，大大加快和方便圖像數據的傳送和處理。ADSP-BF533系列DSP具有接口豐富，性能優良，更具有視頻處理接口及獨立的視頻指令，特別適用于各種音視頻、網絡設備領域，充分滿足了系統技術指標的要求，在實際中獲得了廣泛的應用。 1．2 圖像傳感器

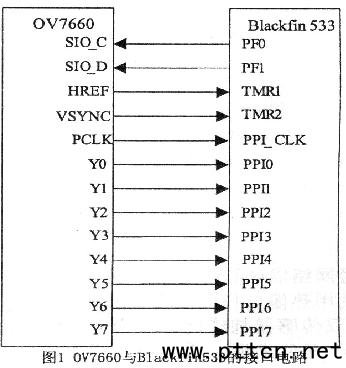

美國Omnivision公司的彩色圖像傳感器OV7660具有30萬像素，芯片的像素陣列達到1300x1280，具有高靈敏度采光、低功耗電源供電等特點且功耗低、體積小，在攝像手機、網絡視頻等方面應用比較廣泛。通過先進的傳感器技術，還可以通過減少或者消除圖像瑕玷中的普通光／電資源(如固定樣式噪音(FPN)、拖尾效應、閃光等)來產生比較清晰、完全、穩定的彩色圖像。對于本系統來說，是一種很好的選擇。 0V7660圖像傳感器，內置自動曝光控制(AEC)、自動增益控制(AGC)、自動白平衡(AWB)等功能，支持SXGA、VGA、QVGA、QQVGA、CIF、QCIF和QQCIF，可輸出RGB、YUV和YCbCr等多種視頻數據格式。0V7660通過一個專用的Camera Interface接口與核心處理芯片BF533的PPI接口連接，接口電路如圖1所示。
為使芯片正常上作，需要通過串行視頻控制總線(SCCB)總線來配置OV7660的內部寄存器，使芯片輸出格式正確的彩色圖像數據。 1. 3 系統硬件結構
要完成系統的功能，除了處理器和圖像采集模塊，通過B1ackfin533的豐富接口，在開發過程中還要用到以下模塊。
(1)SDRAM模塊為系統提供內核運行、程序運行、數據緩存的空間；
(2)FLASH模塊為系統提供存儲空間；
(3)系統調試、移植、交叉編譯、需要UART接口和JTAG調試接口；
(4)圖像數據的網絡傳輸需要以太網接口。

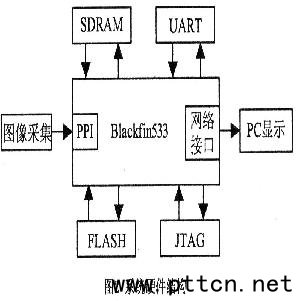

當然系統還應有電源模塊、系統復位電路、時鐘模塊等，系統硬件結構如圖2。
2 系統的軟件設計
系統的軟件部分包括三部分，嵌入式uClinux(操作系統，圖像傳感器0V7660和網絡控制器CS8911A的驅動程序，系統的應用程序。 2．1 嵌入式uClinux操作系統
本系統采用開源、可剪裁、安全性和實時性好的嵌入式uClinux操作系統作為軟件開發平臺，保證了系統的穩定性和數據的快速準確傳輸，并提供了完善的網絡支持。uClinux并為應用程序的設計提供了眾多API接口函數，方便了編程實現過程。 嵌入式uClinux系統是由Boot Loader引導程序、系統內核、根文件系統組成。軟件交叉編譯環境為Windows系統下的coLinux，該操作環境具有模擬uClinux操作系統的功能，在擁有colinux環境的基礎上，選擇合適的開發工具可以加快開發速度，節省開發成本。軟件編程語言為標準C語言，具有良好的可移植性。 2．2 OV7660和CS8911A驅動程序
Blackfin533 uClinux kernel中帶有一些硬件驅動模塊，縮短了開發周期。系統上電后，將自動檢測視頻設備OV7660，視頻設備被檢測到后，將自動調用在配置內核時已經加載到uClinux中的OV7660的驅動程序模塊PPI_ov7660。 圖像數據的網絡傳輸在Linux的平臺上采用服務器／客戶端模型，網絡控制器CS8911A的驅動程序因為已經很成熟了并且對外公開，直接采用了開發好并已經移植到uClinux內核中的設備驅動程序。 2．3 系統應用軟件設計

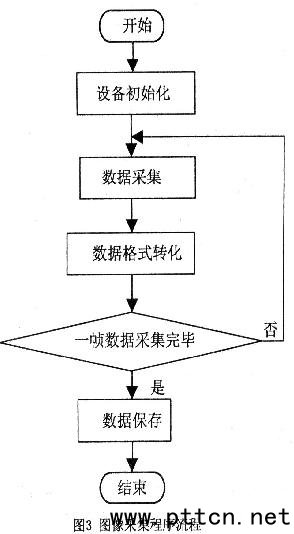

本系統的應用軟件設計分為圖像采集設備初始化、數據格式轉化和圖像的捕捉三部分。視頻圖像采集的程序流程圖如圖3。
2．3．1 圖像采集設備初始化
對于uClinux操作系統，它將設備看作文件，因此，想對設備進行讀寫等操作，應首先打開設備，完成操作后再關閉設備。設備文件的初始化主要針對PPI的／dev／ppifcd設備。本系統可以從4個步驟進行。 (1)打開視頻設備 利用open()函數實現打開PPI視頻設備。
fd_ppi=open(“／dev／ppifcd”，O_RDWR)
fd_ppi為設備文件描述符。 (2)獲取設備信息 利用相應的ioctl()函數取得設備文件的相關信息，包含設備的基本信息參數(設備名稱、支持的最大最小分辨率、信號源信息等)；
