    (3)獲取影像信息 利用相應的ioctl()函數取得影像支持信息，包含設備采集圖像的各種屬性參數(色調、亮度、飽和度、對比度、色相等)；
ioctl(fd_ppi，CMD_PPI_SET_0V7660，＆pictures)

(4)關閉視頻設備利用close()函數關閉PPI視頻設備。
if(fd_ppi)close(fd_ppi)；

2．3．2 數據格式的轉化
    本系統開始采集攝像頭數據，將數據轉化為YUV420格式，在PC上顯示的時候采用的是RGB565格式，因此在采集完畢之后必須進行圖像數據的格式轉換。

RGB與YUV之間可以相互轉化，對應關系如下：

    根據上述關系可以通過編程實現數據格式的轉化。

2．3．3 圖像的捕捉
    在PPI_ov7660中采用直接讀取的方法，直接讀取方法比較簡單，通過調用read()函數，將輸入的圖像數據復制到內核緩沖區中，就可以實現對每幀圖像的讀取。過程如下：
(1)通過調用函數malloc()為采集的圖像數據分配內存；
in_buff=(unsigned char*)malloc(IMG_SIZE)
(2)通過調用read()函數將前端采集的圖像數據讀到in_buf中；
Fd=read(fd_ppi，in_buff，IMG_SIZE)
(3)通過調用write()函數將內存中的圖像數據寫到創建的一個file里。
fd=fopen(“pic”，“wb”)fwrite(in_buff，l，nOutputBytes，fd)

3 圖像的網絡傳輸與顯示

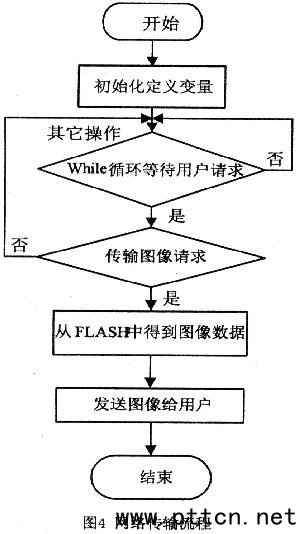

    在uClinux平臺上采用服務器／客戶端模型通過建立TCP套接字來實現網絡的連接，本系統通過基于TCP協議的socket編程，完成了圖像數據的發送和客戶端的接收程序。流程圖如圖4所示。

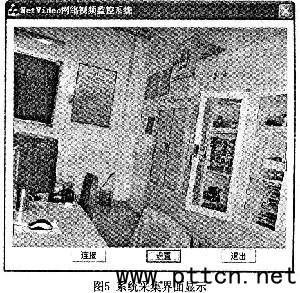

    以網絡上PC機為客戶端，用VC編寫圖像顯示界面。把服務端采集的圖像傳送至接收端，如圖5所示。實驗表明，系統每秒采集15幀圖像，沒有停頓感，滿足實時性要求。圖5 系統采集界面顯示

    本系統以B1ackfin533為數據處理核心，依托數字圖像處理技術和DMA技術，并通過以太網與上位機通信進行數據傳輸，完成了一個完整的視頻監測系統。其設計特點為結構簡單、體積小、功耗低、圖像分辨率高、成本低廉、結合網絡布線。本系統滿足實時行要求，具有很大的應用前景。
