主頁（http://www.by236.com）：視頻數據聯網技術簡述 以消防系統作為實現視頻和數據綜合聯網的需求日益增加，一方面視頻監控系統希望接入更多的報警系統，特別是危險等級高的消防報警，同時實現可視化消防遠程監控系統也需要對視頻信息的控制。本文主要以電視監控系統為例，對數據聯網的技術、協議和具體方式做一闡述。
關于數據聯網總線 總線之所以沒有形成統一的標準主要源于下列幾個原因： ·每種總線有各自的國際組織，大多數總線都成立了相應的國際組織，希望自己的總線推廣到更多的領域，而國際組織之間很難協調。例如 WorldFIP總線背后是WorldFIP用戶組織，F(xiàn)F總線背后是FF基金會， ControlNet總線背后是ControlNet國際用戶組織等等； ·每種總線背后有大型跨國公司的支持，大型國際跨國公司與總線發展息息相關，他們也都在大力發展自己采用的總線。例如，ProfiBus總線背后是西門子公司，ControlNet總線背后是羅克韋爾公司，WorldFIP總線背后是 Alstom公司； ·有些總線已經成為國家標準，當總線成為一個國家標準，則給建立全球標準總線帶來較大障礙。丹麥已經將P-Net總線作為國家標準，德國將ProfiBus總線作為國家標準，法國已經將WorldFIP總線作為國家標準。而這三種總線于1994年成為并列的歐洲標準EN50170。 國際標準化組織ISO為計算機互聯網制訂了OSI七層參考模型（圖1），也適于數據聯網的總線標準，但是細化到各廠家的總線產品標準，盡管各公司在開發各自總線時參考了OSI七層參考模型，但是各家總線并沒有統一的約定，因此大部分總線基于OSI的第一層（物理層）、第二層（數據鏈層）和第七層（應用層）。其中基于第七層（應用層）開發的總線占較大部分。應用層分為上下兩個部分：上面的部分為應用服務層(FMS），主要為用戶提供接口等服務；下面的部分是總線存取層(FAS)，主要用于實現與數據鏈層的連接。 目前國際上有很多工業控制總線，主要是來自各控制設備生產廠家，還沒有一家工業控制總線能夠成為唯一的國際標準。如果將工業控制總線分類的話，這些工業控制總線可以分為三類（見表一）。

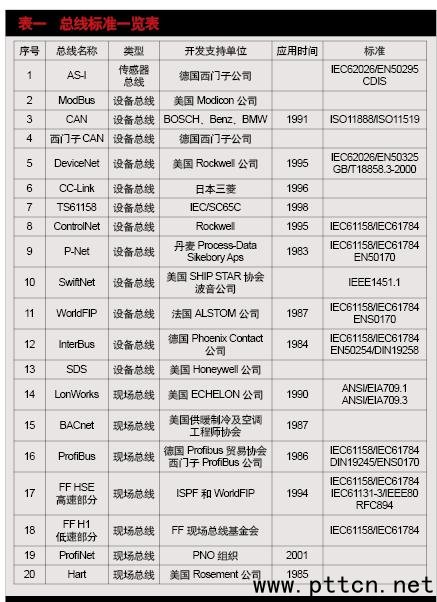

第一、傳感器總線（Sensor Bus）。這類總線有AS-I，該類總線數據基本單元為位。 第二、設備總線（Device Bus）。這類總線有CAN、ModBus、Interbus、ARCnet、DeviceNet、Genius、Seriplex、SERCOS(Serial Communication System)、SDS、ControlNet，該類總線數據基本單元為字節（bite）。 第三、現場總線（Field Bus）。這類總線有LonWorks、FF、WorldFIP、P-Net、ProfiBus、Hart等，該類總線數據基本單元為幀。 傳感器級和設備級總線屬于較低層次的工業網絡，用于處理傳感器、行程開關、繼電器、接觸器和閥門定位器這類工業設備；而現場總線則是一種較高層次的工業網絡，用于完成一些過程控制器或現場儀表之間的通信。另外，由于設備級總線和現場總線有時完成相同的功能，因此它們之間是相互關聯的，并且可同時存在于同一系統。 工業控制總線在2003年4月由IEC/SC6SC/MT9小組負責修訂的IEC61158 Ed.3成為正式的國際標準，在新版本的標準中規定了10種類型的工業控制總線：Type 1 TS61158、Type 2 ControlNet和Ethernet/IP、Type 3 Profibus、Type 4 P-Net、Type 5 FF HSE、Type 6 SwiftNet、Type 7 WorldFIP、Type 8 Interbus、Type 9 FF H1、Type 10Profinet。 此外，還有IEC TC17B通過的3種低壓開關設備的工業控制總線國際標準：SDS (Smart Distributed System)、AS-I (Actuator Sensor Interface)、DeviceNet。另外，ISO還有一個ISO11898標準的CAN (Control Area Network)。而在控制網絡和信息網絡之間的聯網則采用OPC技術。OPC(OLE for Process Control)是世界領先的跨國自動化公司和軟硬件供應商合作開發的一套工業標準，它以微軟的OLE/COM、DCOM技術為基礎，定義了一套標準接口，解決了應用軟件與過程控制之間的通信標準化問題。新中央電視臺主樓消防系統與上一級的軟件互聯就是采用基于OPC技術開發的軟件實現聯網。 視頻壓縮編碼和控制協議 MPEG系列是由ISO/IEC所屬的MPEG組織制定的數字視頻信號壓縮標準，目前使用較多的有MPEG-1、MPEG-2和MPEG-4。其中MPEG-4的初衷是針對視頻會議的窄帶傳輸制定的壓縮標準，但是在開發過程中由于計算機芯片技術的發展和視頻監控的需求，使得MPEG組織進一步修改MPEG-4視頻壓縮標準，制訂了現在意義上的MPEG-4視頻壓縮標準。 與此同時，國際電話電報咨詢委員會（CCITT/ITU-T）也先后推出H.系列視頻壓縮標準。在國際上按照流行的視頻壓縮水平劃分為：
|
