·第一代壓縮編碼方法：MPEG-1、MPEG-2、H.261、H.263；

·第二代壓縮編碼方法：MPEG-4、H.264。

    通俗來說，MPEG-4注重視頻的多媒體特性，而H.264更側重窄帶下視頻的傳輸和存儲。鑒于廠家在MPEG-4、H.264上對標準進行了不同的裁剪，導致各廠家的視頻壓縮格式互不兼容，這給視頻聯網帶來了較大的困難，承擔聯網的單位需要與各個廠家協商得到相應的視頻壓縮格式。

控制協議
    廠家均自行定義了控制協議（特別是對硬盤錄像機、視頻矩陣的控制），協議內容主要包括：幀長度定義、格式定義、波特率、通訊格式、控制類（設備控制、云臺控制、顯示控制）、報警、布防、撤防設置類。

    相對處理不同廠家視頻壓縮和解壓來說，實現對不同廠家的視頻設備控制要簡單得多，一般來說，涉及的廠家視頻設備控制協議中的終止命令不超過百條。

數據聯網方式
工業控制總線的結構特點

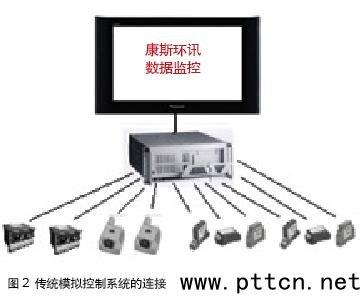

    傳統的模擬控制系統采用一對一的設備連線，按照控制回路分別連接（見圖2）。

    所有的儀器儀表均一對一的連接到監控主機上，所有的儀器儀表輸出均為4-20mA或1-5v的模擬信號。

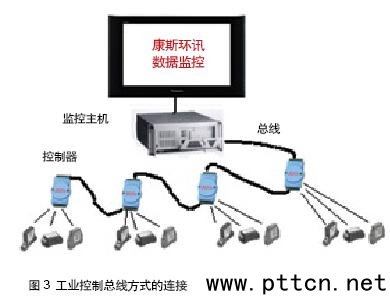

    采用總線方式的工業控制總線，用一根總線可以連接所有的控制器，而控制器又可以連接儀器儀表，總線上傳輸?shù)氖菙?shù)字信號（如圖3）。

數據聯網總線連接方式

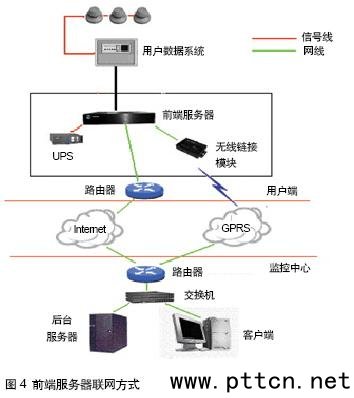

    第一種，前端服務器聯網方式（見圖4）。這是目前數據聯網采用比較多的方式，即在用戶端安裝一個前端服務器，主要承擔將用戶數據系統的控制、報警、狀態信息解析成后臺的標準信息格式發送給后臺服務器，同時由后臺服務器發出的控制命令通過前端服務器解析成用戶數據系統能接受的信息格式發送到用戶數據系統。

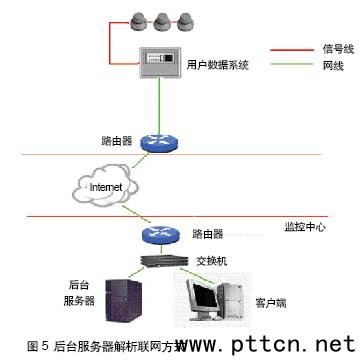

    第二種，后臺服務器解析聯網方式（見圖5）。后臺服務器解析聯網方式是將用戶數據系統的協議解析由后臺服務器承擔，這樣可以省去了前端服務器，降低了聯網成本。

    從兩種數據聯網方式上看，前端服務器聯網方式和后臺服務器聯網方式各有特點。有些數據系統沒有網絡接口，也有的數據系統需要不斷的發送申請指令，數據系統才響應申請命令輸出數據系統的狀態。如果沒有連續不斷的申請指令，數據系統就不輸出數據系統的狀態，因此這類數據系統只能采取前端服務器聯網方式，所以比較理想的方式是混合方式，即前端服務器聯網和后臺服務器聯網同時采用的方式。

視頻聯網方式
    目前國內的視頻聯網技術總的來說分為“軟聯網”和“硬聯網”方式，兩種方式也是各有特點，適用于不同的場合。

軟聯網
    軟聯網方式是采用后臺視頻服務器解壓來自經不同廠家壓縮的視頻流，解析相應的控制協議，并將視頻顯示在電視墻上。
軟聯網方式需要知道各廠家的視頻壓縮標準和控制協議。為此，負責聯網的單位的開發工作量和協調工作量非常大，同時用戶的視頻監控系統需要具有網絡接口和聯網能力。

    采用軟聯網方式的費用低，經濟性好，無須配置前端視頻服務器，從而節省費用。但是隨之帶來的是開發工作量大，而且后臺視頻服務器的多路視頻解壓負擔很重，從而導致需要增加多臺后臺視頻服務器，隨著高清視頻的普及應用，完全由后臺視頻服務器承擔多路視頻解壓這個問題會更加突出。

硬聯網
    硬聯網方式是指在用戶端設置視頻服務器，將視頻監控系統中的視頻矩陣或硬盤錄像機的視頻輸出作為視頻服務器的輸入，通過RS-485控制視頻矩陣或硬盤錄像機的視頻輸出。視頻服務器將來自視頻矩陣或者硬盤錄像機的視頻輸出作為自己的視頻輸入重新壓縮編碼，并將統一的壓縮視頻流發送到后臺視頻服務器。

    硬聯網方式的顯著優點是不需要知道各廠家的視頻壓縮標準，只需要知道控制協議就可以實現視頻聯網。同時由于設置了視頻服務器，對早期的磁帶錄像機、不具備聯網功能的視頻設備也能實現聯網，而且聯網的開發工作量小、效率高。這同時帶來了兩個問題：一是在用戶端配置視頻服務器，對整個聯網系統來說設備費用會增加；二是由于重新對來自視頻矩陣或者硬盤錄像機的視頻輸出（特別是錄像回放）進行壓縮，這意味著對視頻信號進行了兩次壓縮（指遠程視頻回放狀態下），每一次壓縮處理都將損失部分視頻信息，尤其是視頻信號的高頻部分（對應視頻圖像的細節部分），兩次壓縮處理會有更多的視頻信息損失，因此在設置二次視頻壓縮處理時應將因二次視頻壓縮導致的視頻信息損失減為最小。因此，在采用硬聯網技術時，應當優化二次視頻壓縮比，盡量與一次視頻壓縮相匹配。

視頻和數據聯網的綜合處理
    目前許多用戶對視頻和數據聯網綜合處理已經有明確的需求，因此在進行視頻和數據聯網的綜合處理時需要進行優化組合。從我們的開發經驗來看，將數據聯網的前端服務器和視頻聯網的視頻服務器合為一臺綜合前端服務器將大大節省聯網成本，同時后臺服務器完成視頻聯網的后臺視頻服務器功能和數據聯網的服務器功能。

    視頻和數據聯網的綜合處理除了視頻和數據監控自身的原有功能外主要包括：映射表、映射功能、巡檢功能、核警功能、保安定位功能、調度功能、綜合電子地圖顯示功能。

    視頻和數據監控系統聯網技術在國際上也是新的課題，我們希望與國內外的專家學者一起討論和研究，提高聯網應用水平。
