主頁（http://www.by236.com）：車載監控系統在危險品運輸行業的應用 【中國集群通信網】危險品運輸監控現狀 隨著國民經濟的迅猛增長，作為國民經濟運轉的重要工業品——石油、天然氣等，無論在工業生產和人民生活中都越來越被廣泛的使用。而運輸是石油、天然氣等危險品流通過程中的重要環節，其流動性大、不易管理、具有較大的危險性。頻發的�；愤\輸事故說明,�；愤\輸環節的技術化監管仍存在重大的漏洞和不足。如發生在2005年3月的淮安氯氣泄漏慘劇造成死亡20多人，傷300多人;國內媒體頻繁播報的在高速公路、國道上危險品運輸車輛發生的車禍和泄漏事故的報道等，這些都給危險品運輸敲響了警鐘。如何對危險品運輸車輛進行監管，一直是危險品運輸行業需高度重視并亟待解決的問題。 危險品運輸監控解決方案 近年來，隨著車載監控的普及，各危險品運輸企業紛紛采用“車載嵌入式監控+車輛行駛記錄儀”，來加強對危險品運輸車輛的全程監控，以解決從派車到運輸監控、及對駕駛員的監督管理等一系列安全監管;再配合GIS/GPS全球衛星定位系統，可以有效地監控運輸過程，降低了危險品運輸?shù)陌踩[患，解決了危險品安全運輸?shù)闹T多問題。 針對國內危險品運輸行業現狀，選擇車載監控系統是比較好的解決方案，車載監控系統綜合了嵌入式車載數字視頻處理系統、車輛行駛記錄系統、GPRS/CDMA移動通訊網絡系統和GIS/GPS全球衛星定位系統，它能夠跨地域?qū)C動性強的移動目標實現有效監控、緊急救援和提供各種信息服務。 車輛監控系統由車載視頻監控錄像系統、無線數據傳輸系統(包括GPRS/CDMA音視頻傳輸和GPS全球衛星定位)、中心控制管理系統三部分構成，只要衛星信號覆蓋的地方，就可以實現對移動目標進行有效的跟蹤、監控和管理。 車載監控功能特點 1、實時監控危險品運輸過程：車載嵌入式監控系統可實現多信息的實時監控，車載行駛記錄終端按照預設時間間隔實時上報車輛的行駛狀態和實時位置等信息，監控中心自動對上報的信息進行處理和存貯，能夠?qū)崟r了解危險品車輛的行駛狀態和運行環境，及時發現環境或人為問題，包括隨意停車，無關搭乘等。 2、運輸過程信息查詢：可隨時查詢危險品、劇毒化學品生產及運輸企業的信息，涉及劇毒化學品管理的法律法規的發布及劇毒化學品名錄�？刹樵兺羞\單位名稱、運輸單位名稱及運輸路線，運輸車輛和運輸人員，被運輸?shù)膭《净瘜W品的名稱、數量及相關公路運輸通行證的有效期等。 3、緊急事件的應急聯動：包括事故現場的交通管制、事故現場周邊人員疏散、事故的緊急救援等，相關信息可以實時發送到監控指揮中心，便于對事故的及時處理。 4、運輸結束后的信息處理：車輛到達目的地后，可通過有線/無線網絡下載查詢車輛行駛記錄儀與錄像文件資料。存貯的圖像和數據信息能被打印、回放，以便于檢查車輛運行軌跡和系統操作日志。 5、運輸全程定位監控：通過GIS/GPS地理信息/衛星定位系統，可以將定位信號輸送到車輛監控調度中心。監控調度中心通過差分技術換算成位置信息，然后通過GIS將位置信號用地圖語言顯示出來，實現車輛的定位導航、服務救援軌跡記錄等功能。 6、報警功能：車載嵌入式主機可以連接任何種常規的報警探測設備，當有報警發生時，報警信息即被遠傳到監控中心，在監控中心的GIS地圖上該車輛對應的圖標會不停閃爍，監控人員用鼠標點擊該車輛對應的圖標，該車輛的信息(如車牌號、行車路線等)和司機信息(如姓名、年齡、駕齡等)會自動顯示出來。與該車輛對應的視頻信號會通過GPRS或CDMA傳輸?shù)奖O(jiān)控中心，監控人員立即可以對該輛車進行遠程監控。結合GPS和電子地圖，警方可以立即了解到該車輛的位置，據此迅速出警。

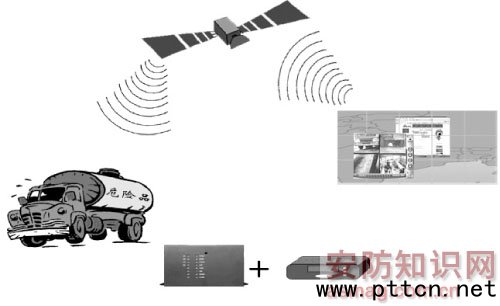

圖1 車載監控系統示意圖 車載監控系統組成 系統由三大部分組成：車載監控錄像系統、數據傳輸系統(CDMA/GPRS/GPS)、中心控制管理系統，如圖1所示。 1、車載監控系統 車載監控系統安裝在危險品運輸車上，主要功能為車輛運行監控、錄像及無線數據傳輸。系統在危險品車的駕駛室及車尾分別安裝2～4個紅外彩色(或黑白)針孔攝像機，并使在沒有光照的夜晚，也要保證看清現場情況。 由于危險品運輸車處于移動狀態，且溫度、濕度變化大，灰塵很多，工作環境惡劣，因此對數字錄像機要求較高。本方案選用的車載監控主機采用嵌入式RTOS操作系統，具有系統穩定，功能強大等特點。機箱結構采取了專業防震設計和多重硬盤保護措施;具有車速、行車路線、行車狀態等與實時圖像同步記錄功能;其超速報警功能，可以記錄車速、轉向、剎車停車時間等相關的行車信息。錄像資料采用H.264壓縮格式存儲，且具有圖像清晰、占用空間及網絡傳輸帶寬小等諸多特點。 另外，因汽車電氣設備電壓變化幅度較大，電磁干擾比較強，而本款車載嵌入式主機輸入電壓范圍寬，輸入電壓在DC7V～30V范圍內主機都能保持正常工作，并使輸出電壓保持不變，確保了給監視器和攝像頭的正常供電，而監控圖像在汽車整個行駛過程中都能保持清晰穩定，這樣既可提高監視器和攝像頭使用壽命又確保了穩定的圖像質量。 2、數據傳輸系統 除了本車監控和錄像外，配合使用無線數字傳送模塊，本系統能將車輛的音視頻及相關的車行信息通過GPRS或CDMA模塊實時傳輸?shù)奖O(jiān)控中心，實現對危險品運輸車輛的遠程音視頻及行車監控。 3、中心監控管理系統 中央監控管理系統主要包括車輛監控管理服務器及相應的監管軟件。其主要功能有： ·接收存儲：服務器接收并存儲危險品運輸車上無線數字傳送器上傳的音視頻圖像和車輛行駛記錄儀上相關信息。 ·司機和車輛管理：服務器通過下載錄像機上的資料可以存儲和管理危險品運輸車輛和駕駛員的信息資料，包括司機姓名、年齡、駕駛記錄、車牌、車型、所屬單位等各種相關信息。這樣在對運輸車輛進行實時監控時，可以隨時調閱駕駛員及車輛的相關信息。管理人員可以很方便地添加、修改、刪除、查詢這些資料。 另外管理人員可以通過多種途經，比如通過無線網橋、普通網絡等將車載嵌入式主機上錄制的音視頻數據備份計算機上。 本解決方案中的中心服務器具有聯網功能，可以對分布在各地的服務器進行集中管理。對于備份在服務器上的錄像資料，可以通過指定時間、車牌號碼等條件進行查詢。
|
