【中國集群通信網】系統概述

　　系統特點與需求

　　1、商品的特殊性

　　珠寶行所陳列的商品一般為價值昂貴的珠寶首飾，銷售也以大宗交易為主，使其成為犯罪和糾紛的易發地，監控系統應最大范圍覆蓋店鋪的每個角落及外圍狀況，監控畫面要求清晰細致,能辨認各種情況和可疑人員臉部細節。

　　2、全國連鎖管理

　　該珠寶行為全國連鎖的品牌店鋪，管理層希望通過各地分店的監控畫面對各個店鋪進行管理，協調運作，并監督店鋪的管理和店員的服務，使全國分店統一風格，集中管理。

　　3、減少犯罪率增加安全感

　　通過在店內安裝攝像機，能給犯罪分子以威懾，有效減少犯罪率;同時為顧客增加安全感，為店鋪樹立良好形象。

　　4、糾紛處理與犯罪調查

　　監控系統應能提供清晰的視頻錄像，幫助解決糾紛的處理。針對犯罪事件的調查，也可以通過查看錄像幫助公安部門確認疑犯的身份和特征。

　　系統設計

　　1、基于IP網絡架構

　　根據用戶的需求，基于純IP架構的網絡監控系統成為首選。前端采用網絡攝像機，選擇不同的型號以滿足不同的監控需求，系統架構如圖1所示。

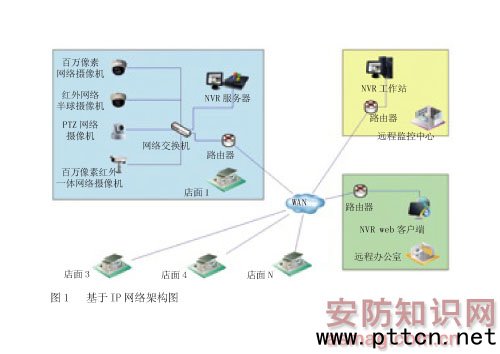

圖1   基于IP網絡架構圖

　　2、攝像機設置和選型

　　 ·出入口：珠寶行各出入口是監控的重點場合之一，營業時間記錄進入和離開店鋪的人員，幫助出現意外狀況時，可調看錄像，辨認進出店鋪的可疑人員。由于店鋪內所陳列物品價值昂貴，監控系統在夜間也運行，監視夜間店鋪外圍狀況，記錄可能的侵入或破壞事件。在店鋪各出入口安裝百萬像素紅外一體室外型網絡攝像機，能提供1280×1024的畫面分辨率，使所拍攝畫面更易于辨認人臉的細節，內建紅外燈讓攝像機能在零照度的情況下照常工作;

　　·收銀臺：收銀臺也是最易引發糾紛的地方，另外也需防止店內人員監守自盜。選用百萬像素的網絡半球攝像機，提供130萬像素高清的畫面，外形美觀，安裝方便。另外音頻功能將聲音傳回監控中心與攝像機同步記錄，除能監視收銀情況外，還能在糾紛時提供音視頻證明;

　　·店內各柜臺：選擇百萬像素網絡半球攝像機，配廣角鏡頭，寬畫面覆蓋每個柜臺，使每個柜臺珠寶都清晰可見。在高處安裝PTZ網絡攝像機，對店面進行宏觀監視，使在監控室的保安人員能清楚地看清店內的總體情況，能更快地發現店內的意外狀況。

　　后端存儲與管理

　　每個分店內設一臺NVR監控服務器，對店面的攝像機進行實時監控和錄像，同時通過2M的ADSL將畫面上傳至監控中心，每次上傳一路至兩路畫面。遠程監控中心設兩臺主機，安裝NVR工作站軟件來接收分店傳回的實時視頻，同時顯示在4個監控屏上，負責調用各分店錄像進行查看。

　　分店共設8路攝像機，本地錄像存儲30天，出入口2臺攝像機24小時連續錄像，其余攝像機在營業時間錄像。攝像機的平均碼流為1M左右，根據存儲容量計算，取平均的錄像時間，根據公式：錄像容量=每路平均碼流(bps)×錄像時間(s)×攝像機總路數(ch)/8 ;

　　則：24小時錄像容量 =1Mbps×(60s×60m×24h×30)×2/8/1024M=633 G;

　　12小時錄像容量 =1Mbps×(60s×60m×12h×30)×6/8/1024M=950 G;

　　所需錄像總存儲空間約為633+950=1583 G,選擇容量為750G硬盤的硬盤，做Raid5，則需要4個硬盤。

　　系統運作現狀與改進方針

　　基于IP監控的優勢

　　·布線簡單：在裝潢好的店鋪內如果安裝傳統模擬攝像機，必然會造成視頻線和電源線布線的麻煩和不美觀，而采用PoE的供電方式，使得網絡攝像機用一根網線就實現了信號傳輸和供電，安裝簡單，并易于擴展;

　　·高清畫面：在珠寶店的明亮燈光下，百萬像素的攝像機能提供高清的畫面，各種細節清晰可見，確保了監控的效果;

　　·統一管理：通過IP網絡，管理層能方便的查看任意分店的監控畫面，能使各分店進行有效的管理。監控中心通過實時監看和調用錄像的方式對各門店進行統一管理，調配協作。各分店在有效降低保安人員的人力成本之外，增強了店鋪的安全性和競爭力。

　　改進方針與擴展空間

　　1、改進空間

　　由于廣域網絡的基礎環境不足，分店本地上傳的能力不強，因此在監控中心得到的畫面分辨率和幀率上都做了犧牲，無法享受到百萬像素的清晰畫質。不過相信隨著網絡環境的不斷改善，視頻壓縮方式的不斷增強，遠程的應用將會越來越完善，越來越被人所接受。

　　2、擴展空間

　　基于IP架構的監控系統有著在擴展性和兼容性方面不可比擬的優勢。

　　·智能分析：百萬像素網絡攝像機提供的高清畫面，使得未來的智能分析有了應用的基礎。在系統中加入客流量分析，可以統計每天店面的進出客人的流量;加入火情預警，能極早發現火情，及時排除危險;加入自動跟蹤功能，使帶PTZ的網絡攝像機能對可疑目標進行自動跟蹤;

　　·POS機共同運作：安裝在收銀臺的網絡攝像機畫面能疊加收銀臺POS機的信息，既能監視收銀情況，又能幫助管理層進行銷售分析，得到客流量較多的時段和日期信息，以制定相應的銷售策略和促銷活動。
