一、背景介紹

　　安全監控系統從模擬走向數字，從封閉式邁向開放式網絡化，影像質量也越走越高，進入百萬像素時代，并且對于產品更加智能化更無疑義。這些方向都是大勢所趨，業界也樂于面對接受挑戰。不過讓安控產業頭痛的問題在于互操作性，在各家產品系統規格不一的情況下,無法互通又怎么建構開放的連網環境呢?

　　有鑒于此,從08年開始先后有PSIA聯盟與ONVIF論壇發起，去年繼有HDcctv聯盟成立,都希望建立聯盟勢力然后實現一統監控標準規格的愿景。相對于擁有Axis，Sony，Bosch等安防巨頭的ONVIF和擁有Cisco、GE、Honeywell與Panasonic等實力雄厚的聯盟成員的PSIA，HDcctv聯盟并不為人所知，標準陣營規模也較小，特許會員包括HD-DSI芯片設計業者Gennum、視頻編譯碼技術新創公司 Stretch、攝影機制造商Ovii、中國臺灣的安全系統ODM廠商EverFocus公司和CSST。

　　HDcctv聯盟針對模擬CCTV升級而成立，針對高畫質保全系統應用所開發的一項新標準。HDcctv已經發表了0.9版的標準內容，負責推動新標準的組織HDcctv聯盟期望能在09年9月推出采用最終1.0版標準的攝影機，并計劃今年推出完整的系統。 而新標準原本是定義關于透過HD-SDI鏈接來交換視頻分辨率與訊框率信息的交握協議;HDcctv聯盟希望未來的標準版本還能透過HD-SDI纜線支持雙向語音與電力。跟其他陣營訴求IP化不同的是，HDcctv是標榜讓現行模擬CCTV系統業者升級至HD畫質的便捷之路。

　　目前ONVIF、PSIA與HDcctv仍舊是壁壘分明，分別在網絡與閉路高清中扮演重要的角色。

　　網絡部分，ONVIF、PSIA帶給網絡監控最明顯的好處就是統一了標準。基于SOAP的ONVIF，比起基于REST的PSIA定義顯得更為嚴格，可保證百分百的兼容，但在整合性上后者則比較有彈性，較容易與門禁等其它安防系統做整合，以目前看來，ONVIF由于其主要成員在網絡監控壟斷了幾乎六成的市場，似乎比起PSIA更加強勢，但不論最后是共存還是由一方勝出，由兼容性所帶來的成本降低將會推動網絡監控在未來幾年更快的實現。

　　而在HDcctv(閉路高清)的部份則是依賴其特性強攻大型專案之外的市場，比如初始布線即為CCTV要升級為高清CCTV的市場，或者需要實時視頻監控的區域，比如賭場與注重實時轉播的地方。閉路高清(HDcctv)兼顧了模擬監控的方便性與網絡高清的圖像畫質，讓使用者在最熟悉的環境下實現全高清視頻監控。

　　二、技術特性對比

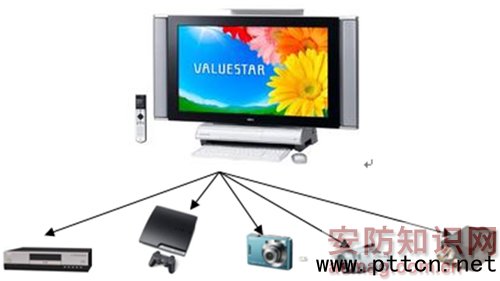

　　隨著人們對視覺效果要求的不斷提高，畫面的清晰度也在不斷的提高，“高清”的概念也得到了廣泛的認識。在電器賣場，隨處可見的，如：家用高清數字攝像機、全高清液晶電視、藍光DVD等等，1080P和720P已經成為了目前衡量畫質的一個標準并且被廣泛接受。

　　在視頻會議領域，自2006年LifeSize推出業內第一款720P產品，到后來科達推出業內第一款1080P產品，高清早已獲得應用，并已成為目前的主力市場。而在視頻監控領域，受各種因素的影響，高清才剛剛起步。而近幾年“高清”的概念在視頻監控行業火熱以來，越多來越多的廠商開始推出 “高清”化的產品。透過市場上品類繁多的“高清產品”背后，我們發現，有很多產品對“高清”的指標理解不一，表現效果也是千差萬別。那么，視頻監控行業 “高清”的概念究竟是什么呢?

根據美國電影電視工程師協會(SMPTE)、國際電聯(ITU)和我國國家廣電的相關定義，真正的高清視頻格式目前主要有三種：720P(1280*720分辨率，16:9寬屏顯示，逐行掃描/60Hz);1080i(1920*1080分辨率，16:9寬屏顯示，隔行掃描 /60Hz);1080P(1920*1080分辨率，16:9寬屏顯示，逐行掃描/60Hz)。其中，1080P是最高等級的高清視頻清晰度標準。

　　在這個新的方向上對于高清攝像機也有了新的要求。首先是相機的分辨率，高清信號源才能使HDTV發揮出自己高清的本色，這點當然需要百萬像素的相機才能達到。然而，“百萬像素”概念并不是一個公認標準而只是行業采用的一個最佳實踐，它具體指數字攝像機的圖像傳感器元素的數量。由于高分辨率往往伴隨著大量的圖像數據，這常常會影響幀速率。因此，僅僅有百萬像素攝像機還不能保證高圖像質量。相比之下，滿足任何給定HDTV標準的網絡攝像機一定能夠提供某種分辨率、幀速率和色彩保真度，從而始終確保視頻質量。全高清1080P則是最好的選擇。所謂全高清(FULLHD)，是指物理分辨率高達 1920×1080顯示(包括1080i和1080P)，其中i(interlace)是指隔行掃描;P(Progressive)代表逐行掃描，這兩者在畫面的精細度上有著很大的差別，1080P的畫質要勝過1080i。對應地把720p稱為標準高清。很顯然，由于在傳輸的過程中數據信息更加豐富，所以 1080p在分辨率上更有優勢，尤其在大屏幕電視方面，1080P能確保更清晰的畫質。

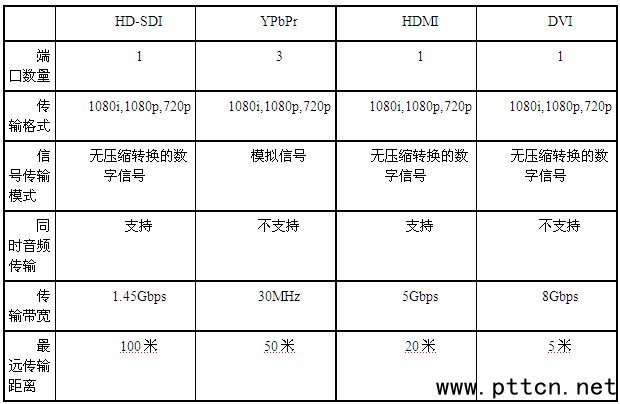

　　其次就是攝像機接口的選擇。這正意義上的高清接口包括HD-SDI、YPbPr、HDMI、DVI這幾種，而從下表中可以很清晰的看到，在目前的高清數字接口中HD-SDI接口的綜合優勢。同時，HD-SDI又是廣電行業的標準接口，因此可以說HD-SDI是最適合的純高清數字接口。

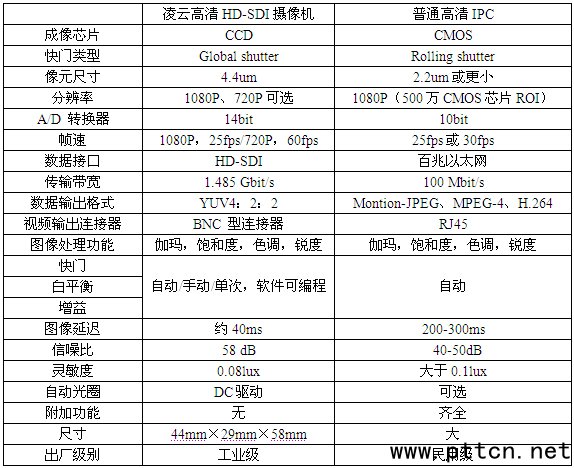

　　經過對高清視頻監控市場多年的調研，加之圖像行業長達14年的積累，凌云公司強勢推出了以高清接口HD-SDI為主打的高清監控攝像機，命名為 Magnolia－－木蘭，為中國的機器視覺企業與高端監控行業接軌做出了新的嘗試，也為閉路高清監控(HDcctv)領域提供了一款極其競爭力的高品質產品。下面就凌云公司的HD-SDI攝像機與市場上一般的高清IP Camara在技術參數上進行一下全方位的對比：

　　1. 不失真的可靠度：它不像數字監控資料是在壓縮后以封包方式網絡傳輸，以未經壓縮的數字資料在同軸電纜上傳輸，不會失真;HDcctv所提供的未壓縮過的高清圖像，可提供智能監控所需的最佳高清圖像來源。

　　2. 高清等級的實時圖像：它在傳輸過程中沒有產生壓縮與封包化的動作，不會像一般數字高清產生圖像延遲問題，在講究實時監控的場合特別適合，例如賭場;

　　3. 如同CCTV一樣的安裝方式：使用已有的同軸電纜線從模擬升級到FullHD的分辨率，只要更換攝像機與DVR即可，比起轉換到IP網絡監控，經銷商/工程商不需再做額外的升級和學習復雜的網絡知識;可在同軸電纜上多任務傳輸：并同時傳輸視頻/雙向音頻/雙向控制/電源，節省布線成本;

　　Magnolia一經推出，就有幸參與到了上海浦東新區城市監控高清覆蓋項目，這一截止到目前國內最大單一視頻監控項目，也是目前全球最大的高清監控項目。該項目有超過一萬余個監控點，大規模采用了高清技術，成為中國監控市場上第一個名副其實的大型高清監控工程，具有深遠的代表意義。 凌云公司為其提供了系列高清監控產品，并成為高清攝像機提供商之一，實現了1080P的CCD高清視頻采集，為世博提供了有力的安全保障。

　　然而， 在傳統的閉路高清領域，HD-SDI攝像機仍然有更加廣泛的應用范圍，下面就以一個實際案例來展示一下HDcctv方案在CATV監控中的應用。

　　三、HD-SDI攝像機在CATV監控中的應用
