　　CATV稱為有線電視網,由有線電視公司運營,提供廣播業務,包括電視,圖文電視等,CATV網采用模擬傳輸方式,是一種模擬網絡基本上，CATV電纜是用作寬帶傳輸，有別于其他以太網物理層所采用的基帶傳輸，寬帶布線系統可將頻帶分割成不同頻譜，而再通過不同頻帶去提供不同服務，此種技術已于有線電視廣播上廣泛采用，在同一電纜上同時提供多種電視頻道，由于每一頻道都占用不同頻帶，所以能夠互不干擾。

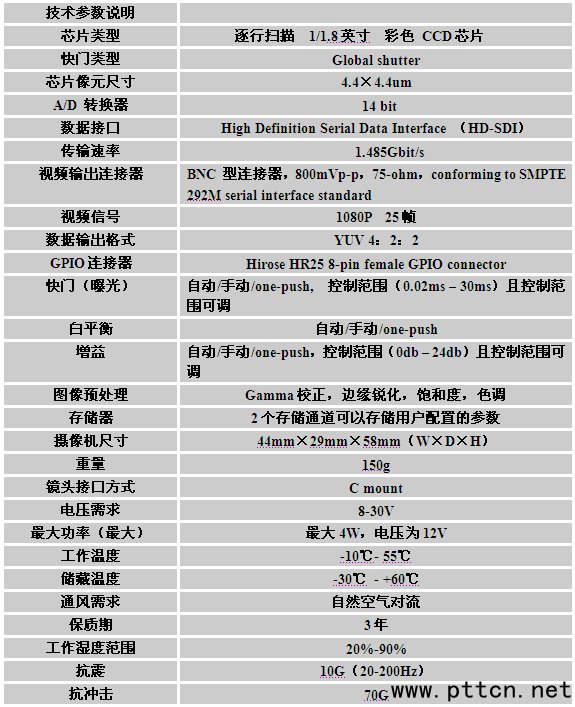

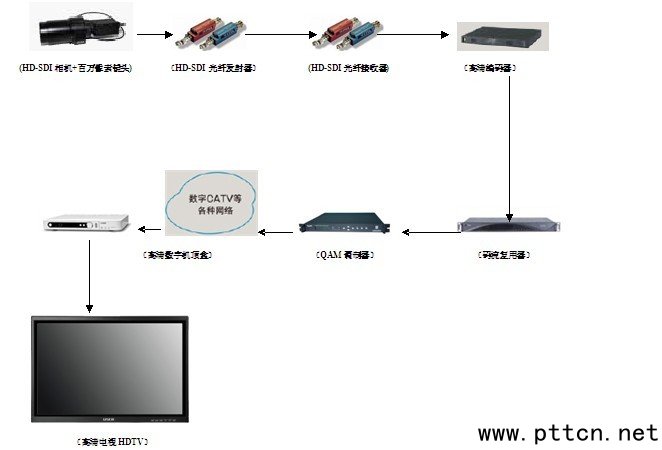

　　HD-SDI高清攝像機：直接輸出1080P高清格式的視頻可以和廣電后端設備直接連接.如凌云公司的Magnolia是一款為ITS及高端監控量身定制的高清相機。它除了具有標準監控相機的3A功能(Auto Shutter, Auto Gain, Auto IRIS)以外，同時還具有Auto Gamma這一獨特的功能，配合上相機本身的高靈敏度，高信噪比，高動態范圍等一些列的特點，為我們夜間的圖像效果及圖像亮度提供了良好的保障。

　　HD-SDI 光纖收發器：HD-SDI的傳輸距離只有100米左右，通過光纖收發器可以解決長距離傳輸問題，并且體積小巧，可以和相機一起安裝在防護罩內

　　高清編碼器：編碼器(encoder)是將信號(如比特流)或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。高清相機輸出的數據量非常龐大(1.45Gbps)，高清編碼器可以有效地對于龐大視頻數據進行處理，壓縮成符合QAM調制器要求的H.264格式的數據，便于下一步的處理。

　　碼流復用器: 將多個單節目TS流或多節目TS流，復接為一個包含這些碼流內容的多節目TS流。一般，復用器還提供PID、Service ID、Tansport ID、SI、PSI的映射和生成等功能。可將不同來源如MPEG-2、H264編碼，其他業務TS碼流輸入到多路單節目TS(SPTS)碼流或多節目 TS(MPTS)數據，復接成一路多節目TS(MPTS)碼流。同時，它可對輸入的所有節目的PSI/SI表的PID進行過濾，重新生成和編輯。并可在輸出碼流中插入EPG\CA及數據廣播信息。

　　QAM調制器：QAM調制器的工作原理是這樣的，發送數據在比特/符號編碼器內被分成兩路(速率各為原來的1/2)，分別與一對正交調制分量相乘，求和后輸出。與其它調制技術相比,QAM編碼具有能充分利用帶寬、抗噪聲能力強等優點。即通過調制,可生成機頂盒可以接收處理的數字信號. 數字電視中的QAM調制解將TS流進行QAM64調制，即將TS流的基帶信號調制到載波上，然后送入有線電視網。

　　高清數字機頂盒: 機頂盒的全稱叫做“數字電視機頂盒”，它是一種將數字電視信號轉換成模擬信號的變換設備，它對經過數字化壓縮的圖像和聲音信號進行解碼還原，產生模擬的視頻和聲音信號，通過電視顯示器和音響設備給觀眾提供高質量的電視節目。它采用了兼容的辦法，在中國一直延續到現在。因此,高清數字機頂盒則是將數字電視信號轉換成高清信號的變換設備,一般配有HDMI高清數據接口,可在相對應的電視上呈現最高為1080P的畫質.

　　政府法律機構，如法院、檢察院等作為國家的重要的部門，不僅要求辦公環境典雅舒適，更要求具有安全性和可靠性, 為了確保大樓的安全以及保證審判過程的公正與公平，杜絕審判過程的瀆職行為，在意外情況發生時，避免事態擴大，及時得到控制，閉路監控的設計將確保法院的安全。而廣播電視網絡做為一種比較成熟的應用方案非常符合這類場所的特殊要求，通過現有的成熟的光電設備進行編碼，整合，調制等步驟可以將原始的監控信號完美的傳入各種符合廣電標準的網絡，再通過數字機頂盒的解碼可以還原信號。對于用戶來說實時監控可以入收看電視節目一樣的輕松。

　　目前，我們正處于畫質革命的時代里。高清數字攝像機在逐步的取代之前的模擬設備，而對于廣電網絡監控領域，市面上的IP高清網絡攝像機不能利用現有的資源，如果要做系統升級的話，那么現有的整個體系將會完全被改變，必然會帶來成本上的增加以及資源的浪費。

　　而具有HD-SDI接口的高清數字相機就非常適合作為設備替換的首選。HD-SDI是一個物理形態為BNC的接口，而且也是廣電行業的專用接口，只需將編碼器，解碼用的數字機頂盒換成支持高清的就可以形成新的高清監控系統，原有的線纜，調制器，碼流復用器等設備都可以保留，節約了很大的成本。高清晰的畫質更加描繪所拍場景的細節，使監控系統更完美，更高效。
