主頁（http://www.by236.com）：天為電信軌道交通站臺高清信號傳輸方案 一、概述 在多媒體應用系統中，往往需要把HDMI數字音視頻信號源遠距離傳輸。但使用普通的HDMI電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用HDMI光端機傳輸HDMI信號，完全解決了此類問題,傳輸距離1-20公里。同時,光端機傳輸具有衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。此外,HDMI光端機采用HDMI接口,只靠一條HDMI電纜接HDTV，就能同時欣賞到1080P清晰細膩的畫面，以及高達192K采樣率，8聲道的高保真影院音響。HDMI設備在多媒體系統中應用，即節省施工成本及走線的復雜性，又能保證高品質的目標為可能。 天為電信的HDMI的光發射機和光接收機，二個設備配合使用，可實現經天為光發射機把HDMI音視頻信號經光纜長距離發送給光接收機。天為電信推出此套高清長距離傳輸設備實現靈活組網接入方式： 1）點對多點接入組網方式 2）節點式組網方式 3）點對點多路傳輸組網方式 該應用特別適用于鐵路、站臺，公共廣場、大型超市、數字標牌、視頻墻體展示、校等高清視頻信號的傳輸！ 1、點對多點傳輸 ●1臺HDMI光纖發送機，1~8個光方向，1~8臺HDMI光纖接收機 ●單芯/雙芯纖芯傳輸（SFP模塊，距離可選） ●支持1080P/720P自動適應 ●支持HDCP,支持EDID判別 1.1設備圖片

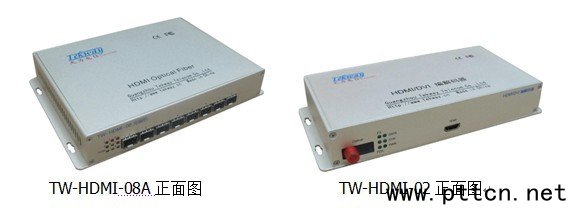

TW-HDMI-08A正面圖TW-HDMI-02正面圖 TW-HDMI-08A正面圖TW-HDMI-02正面圖 1.2組網圖

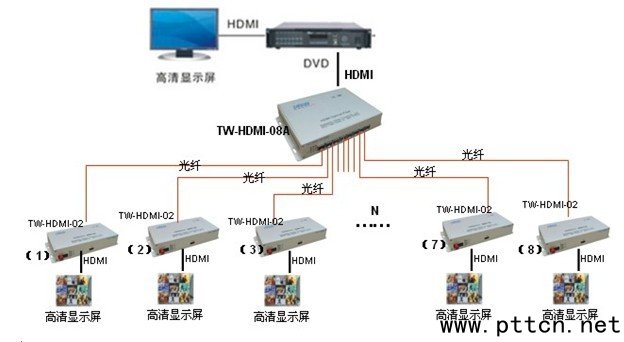

組網圖 2、級聯式組網 ●1臺HDMI光纖發送機，1~20臺HDMI光纖接收機 ●單芯/雙芯纖芯傳輸 ●支持1080P/720P自動適應 ●支持HDCP,支持EDID判別 2.1設備圖片

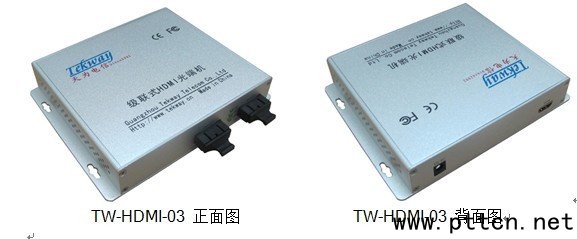

TW-HDMI-03正面圖TW-HDMI-03背面圖 TW-HDMI-03正面圖TW-HDMI-03背面圖 2.2組網圖

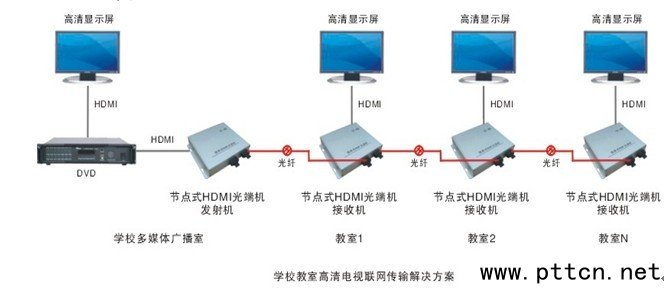

組網圖 3、點對點傳送多路高清信號 ●1臺HDMI光纖發送機，1臺HDMI光纖接收機 ●單芯/雙芯纖芯傳輸最多達8路高清信號 ●支持1080P/720P自動適應 ●支持HDCP,支持EDID判別 3．1設備圖片

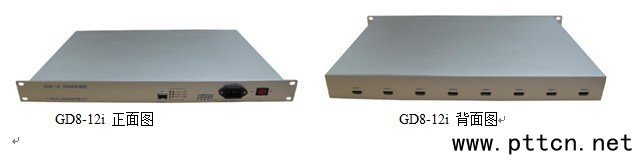

GD8-12i正面圖GD8-12i背面圖 GD8-12i正面圖GD8-12i背面圖 3.2組網圖

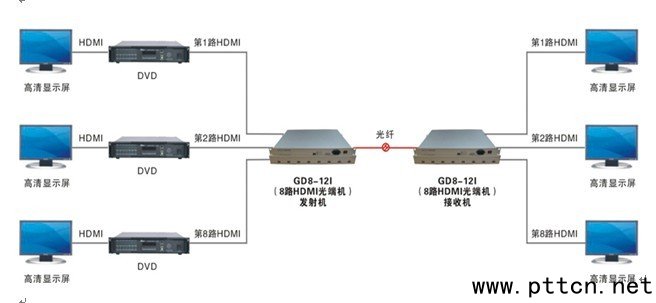

組網圖 二、產品介紹 ■ＴＷ-ＨＤＭＩ-０８(８光口ＨＤＭＩ發射機)
ＴＷ-ＨＤＭＩ-０８ 該設備是一個集成度很高的光端機,可以將ＨＤＭＩ信號轉為光信號進行遠距離傳送,并保證ＨＤＭＩ能達到１０８０Ｐ分辨率.８個光口可以點對點對應８臺遠端光接收機,也可以組成光纖鏈狀網,將若干臺光接收機串接在一條光纖上,每個接收機均可輸出一路ＨＤＭＩ信號,充分提高纖芯利用率,節省客戶的光纖資源,簡化布線,組網便捷. 該設備具有８個光口,可以對接８個不同的光方向;設備帶一個ＨＤＭＩ標準接口,可以接入ＤＶＤ/電腦等具有ＨＤＭＩ接口的信號源,設備把ＨＤＭＩ信號數字化處理后發送到光路上,進行長距離的傳輸,由于光纖的傳輸特性,可以把ＨＤＭＩ信號延伸最遠達１００ＫＭ ■ＴＷ-ＨＤＭＩ-０2（單光口HDMI接收機）
ＴＷ-ＨＤＭＩ-０2 該設備是一個ＨＤＭＩ光接收機,具有單光接口,對應ＨＤＭＩ光發射機使用,可將ＨＤＭＩ信號從光路上還原出來.設備支持的分辨率高達1920*1080P，無延時、無拖影,解決了銅纜傳輸遠處接收到的信號出現偏色、模糊，信號產生重影和拖尾及網紋干擾的問題.可以與中心發射機組星型網或鏈狀網。 ■ＴＷ-ＨＤＭＩ-０3

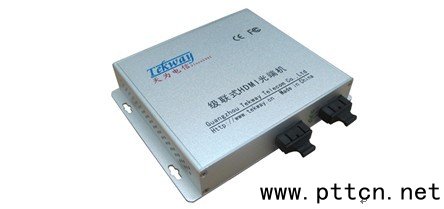

ＴＷ-ＨＤＭＩ-０3 該設備是一款環網的ＨＤＭＩ光接收機,具有２個光傳輸接口和一個高清HDMI標準接口,保障網絡安全可靠地傳輸，可實現節點延續功能，無損還原ＨＤＭＩ從光路出來信號.設備支持的分辨率高達1920*1080P，無延時、無拖影,解決了銅纜傳輸遠處接收到的信號出現偏色、模糊，信號產生重影和拖尾及網紋干擾的問題。 三、產品技術參數 ●支持各種標準高清信號：HDMI１.３b/DVI ●自動識別和配置各種信號顯示模式 ●支持UXGA，WUXGA，HDTV1080P等各種分辨率 ●最大支持12Bit顏色深度 ●像素時鐘最大225MHZ ●支持ＨＤＣＰ/ＣＥＣ功能 ●內置自動均衡和重定時功能，畫面清晰穩定 ●無需軟件設置，即插即用 四、產品技術突出特點 ●模塊化設計，集成度高； ●靈活組網接入； ●可以實現點對多點、節點式，環網自愈等組網結構； ●環網結構最大可組成四個環，冗余傳輸設計；
