主頁（http://www.by236.com）：Dimetra在廣州地鐵二八號線拆解中演繹精彩 廣州市地下鐵道總公司 朱永林 一．背景 早在1999年，廣州地鐵二號線工程可行性研究報告提出，為了帶動發展廣州海珠區琶洲會展經濟，二號線優先沿珠江南岸向東延伸至琶洲地區，同時，考慮到21世紀城市化發展的迅猛態勢，在江南西和曉港區間預留線路拆解條件，為日后線路向西、向南延伸拆解提供方便，以進一步滿足廣州市海珠區南部地區的經濟發展需要。隨著廣州市社會經濟的迅猛發展，城市發展規劃進一步完善，地鐵網絡骨架基本完成，二號線實施拆解、回歸線網規劃的條件已經具備和成熟。2010年9月25日起，華麗變身的二/八號線成為了廣州新一條十字縱橫的交通大動脈。它在兼顧中心城區東西客流走廊的基礎上，承載著廣州市新一輪發展的希望。它向北帶動白云新城和機場南部區域發展，中間疏導城區客流，向南促進廣州南站區域發展。它是市政府布局廣州未來，實現“南拓、北優、中調”戰略的一顆重要的棋子。

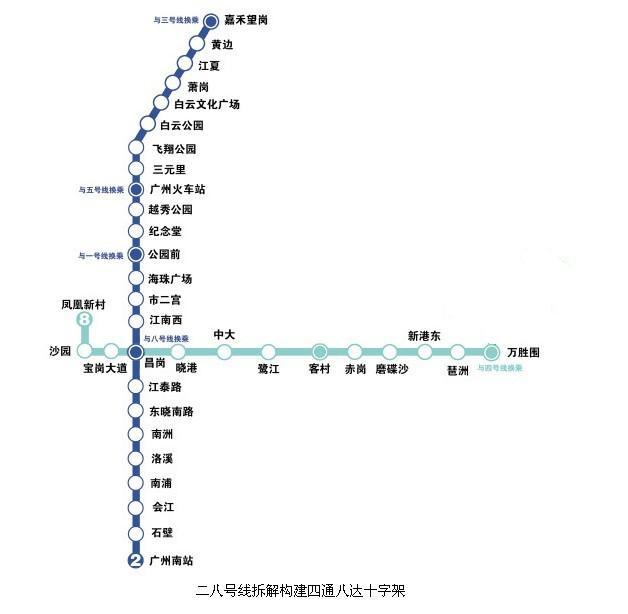

上圖為拆解后的新二號線（廣州南站—嘉禾望崗）和八號線（萬勝圍—鳳凰新村），新增昌崗站換乘，舊二號線（三元里—萬勝圍） 二．需求分析 舊二號線拆解，要建設成新的二號線和八號線，這是世界性的難題，是史無前例的。為了配合拆解工作和聯合調試的順利開展，廣州地鐵二號線于2010年9月22日至24日停運三天，地鐵系統龐大，專業復雜，在短暫的三天里要攻克這難關，對每一個參與拆解的工作者來說無疑是一個巨大考驗，一個良好的通信手段是必不可少的。由于江南西至昌崗，昌崗至曉港是新建的區間，民用通信信號尚未覆蓋，而地鐵無線專用通信已提前改造完畢，隧道的每個角落均有良好的場強覆蓋。在這關鍵時刻，統一指揮，統一調度，Dimetra無線集群通信是最佳的選擇，有著其它通信工具無可替代的地位。 三．Dimetra系統簡介 Dimetra（Digital MOTOROLA Enhenced Trunked Radio）是MOTOROLA公司推出生產的完全符合TETRA開放標準的數字集群無線通信系統。Dimetra系統基于TDMA時分多址技術，ACELP話音編碼技術，π/4-DQPSK調制技術，集調度指揮，雙工互聯電話，短消息，數據通信于一體，提供有效的無線通信平臺，作為一種新的高科技專業無線通信系統，在我國城市地鐵、輕軌的建設運營中正日益得到廣泛的應用，是列車調度、運營管理和應急救災等領域十分重要的通信設備。 四．Dimetra系統組成 1.系統構成 廣州地鐵舊二號線無線集群系統是多基站，外加一些信號中繼放大設備（射頻直放站），形成一個無線與有線相結合的網絡。主站到基站采用有線連接，基站通過信號分配設備，采用泄漏電纜或天線輻射傳播，以實現與移動臺的無線連接。全線共有7個基站，13個直放站。系統采用的是800MHz頻段。信道數為4個，基站發高收低，移動臺發低收高，雙工間隔45MHz，頻道間隔25KHz，基站采用TDMA技術，每載頻分為4個時隙。

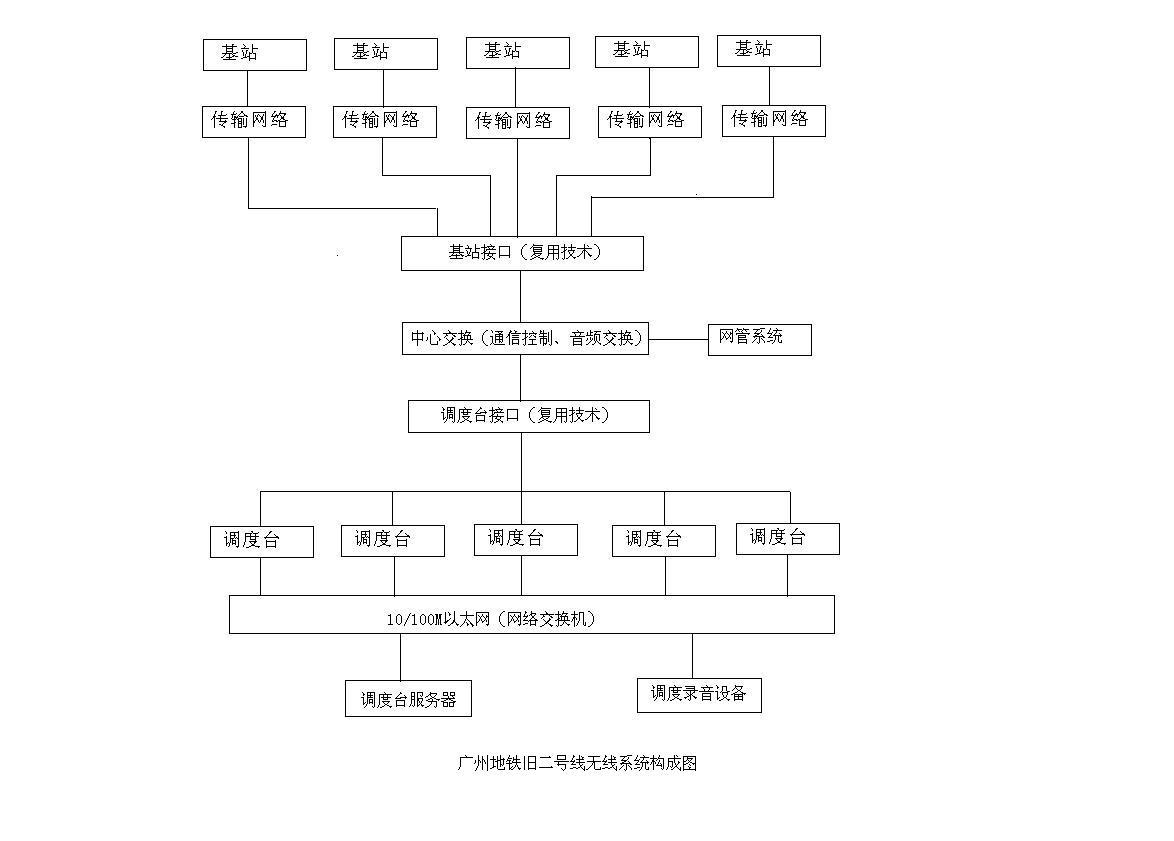

2.系統組成設備 （1）OCC（地鐵控制中心）中央控制設備 A.區域控制器(ZC)：區域控制器是整個系統的控制和處理中心，它的硬件是一個容錯的雙處理器的計算機，它負責Ｄimetra系統的呼叫處理和資源管理工作。 B.音頻交換機(AEB)：音頻交換機是整個系統的音頻交換和復制的部件，它所交換的是ＡＣＥＬＰ制式的數字音頻信號。 C.基站連接復用器（ＳＬＭ）：基站連接復用器是主站設備與基站設備連接和信號傳輸?shù)闹匾考?/p> D.碼轉換器（ＸＣＤＲ）：Ｄimetra系統語音交換是采用ACELP制式的數字信號，而調度系統和電話連接系統都采用PCM制式，因此ACELP和PCM互相轉換，這就由XCDR來完成。 E.短數據路由器（SDR）：短數據路由器為系統的移動臺與調度臺，移動臺之前和調度臺之間提供了短信息服務的支持。 F.IP網絡部件：整個系統各部件控制管理是通過以太網連接的，以IP數據包的形式傳輸信息。 G.系統數據管理：系統數據管理由區域管理系統（ZM數據服務器和ZM用戶服務器），用戶結構管理系統（UCS數據服務器和UCS用戶服務器），ELITE調度系統（調度數據CDM和別名數據ADM）和區域控制服務器四部分組成。 （2）車站無線設備 A.增強型基站（EBTS）：EBTS是由GPS信號通道，雙工器，射頻分配系統RFDS，基站控制器TSC，收發信機BR，環境告警系統EAS，以及與主站SLM相連的X.21鏈路組成。 B.SAGEM直放站：它用于基站場強的延伸，起到場強中繼放大的作用，是一種雙向的射頻放大器，將通過漏纜收到的基站下行信號進行線性放大，并通過漏纜或天線輻射到覆蓋區，并將收到的移動臺信號進行線性放大通過漏纜傳送到基站。 （3）無線調度設備 整個調度臺系統是由中央電子模塊（CEB），調度臺接口單元（CIE），調度臺（DC）和ELITE調度數據服務器組成。 （4）無線移動臺 無線系統移動臺包括車載電臺，車站電臺（MTM700）和手持機(MTP700),主要為無線系統的服務對象提供接入系統的可操作的終端。 （5）區間漏纜 漏纜同時具備了信號傳輸功能和信號收發的功能，它的覆蓋區域信號分布均勻。二號線無線系統采用了安德魯公司RCT系列的漏纜，實現了地鐵隧道無線信號的無縫覆蓋。 五．Dimetra系統功能 1.語音服務：描述系統提供的語音通信服務，無線用戶和調度臺均獲得這些服務。它包括通話組呼叫，通播組呼叫，緊急呼叫和私密呼叫。 2.數據服務：描述系統提供的數據通信服務，無線用戶和調試臺均獲得這些服務。它包括狀態信息服務，緊急報警，短數據傳輸服務，字符文字文本服務。 3.補充服務：描述系統提供的額外服務，這些服務不能單獨使用，而僅用來補充語音和數據服務的功能。它包括遇忙排隊和回呼，排隊優先級，新近用戶優先，動態站分配，有效站點，關鍵站點的分配，通話方識別，遲后加入，優先監視及動態重組。 六．Dimetra系統的可靠性設計 1.分散式結構：Dimetra的中央控制設備采用分散式的系統結構設計，它由各種不同的功能模塊所構成，包括控制、交換、話音、數據、管理。這種分散式的系統結構避免了任何可能的單點故障，由于不同的設備均具備自己的電源單元，相對于整機插卡式機框的設計來說，具有更高的系統可靠性。 2.系統級可靠性功能：系統級可靠性由無線信道的動態控制、中心設備的冗余備份、單站集群模式3個功能來實現。 A.無線信道的動態控制：系統一直監視信道機的工作狀況，當某一個業務信道發生故障，系統將會分配其他正常的信道給用戶使用，在業務信道夠用的情況下系統總體功能不受影響，如果是控制信道故障，系統將自動指派另一個信道機第一時隙的業務信道轉成控制信道。 B.中心設備的冗余備份：中心交換設備采用2N或N+1熱備份冗余技術。當某模塊出現故障時，系統能自動檢測故障（故障檢測軟件實現），進行必要的自動修復或無間隙平滑切換到熱備份模塊，并輸出告警信息。 C.單站集群模式：當中心交換設備故障或者傳輸鏈路故障時，中心與基站的控制信號通信中斷時，系統將無法實現廣域集群，所有的基站將自動進入單站集群模式，此工作模式就是通信范圍局限在本基站內，不能跟本基站外的用戶通信。 七．Dimetra系統在二八號線拆解中的應用 廣州地鐵二八線拆解，是在舊二號線江南西與曉港區間分拆成江南西至昌崗，昌崗至曉港兩縱橫交錯的區間，昌崗站設為二八號線換乘站。這復雜的工程，地鐵史上獨一無二，無可借鑒，在停運的三天里，必須毫無退路地完成使命，向每一個拆解的工作人員發起了挑戰。區間涉及的專業多，有鐵道，供電，機電，信號，通信。各個專業，各個單位在相對狹小的空間里交叉施工，人員雜而多，沒有統一的指揮調度，現場難免會出現混亂，拆解工作的順利完成難以得到保證。此時的Dimetra無線專用通信系統發揮了其獨當一面的作用，它能實現少數調度指揮人員對眾多移動終端進行統一的指揮調度，憑借其靈活的編組管理，每個要拆分的專業獨自設置一個拆分指揮專用組，這樣各個專業的指揮調度員可以輕松自如地履行其職責，對本通話組的人員進行調度指揮，同時又互不干擾。 由于拆解工作量大，時間緊迫，中途難免會增加人力參與改造，這就會出現移動終端用戶量突發性大增的情況，而Dimetra集群通信系統，能以其現有的有限資源，不增加硬件設備的條件下，輕松地增大系統的用戶量，只需合理地規劃分組方案，把不同需求的用戶編入不同的通話組即可實現，并且系統的一個通話組使用時占用一個時隙，一個通話組可以有多個用戶，便可形成一點對多點的組呼，突破了民用通信系統多用戶同時通信時占用信道數多的這一瓶頸，這也正是數字集群通信系統的優越性所在，是其它通信系統無可比擬的。 二八拆解這三天的關鍵時刻，在隧道沒有民用通信信號，沒有有線電話，對講機受環境制約通話質量差的狀況下，Dimetra無線集群通信系統的優勢體現得淋漓盡致。它是拆解工作中最有效的通信手段，推進了拆解工作的順利完成，是保證廣州地鐵二八號線2010年9月25號開通試運營的堅實后盾，它在廣州地鐵二八號線拆解工作中演繹了精彩。 八.結束語 隨著廣州經濟的發展，廣州地鐵將會以更高的運營水平服務于每一位乘客，Dimetra無線集群通信在地鐵的運營中將會顯得更為重要，摩托羅拉以先進的設備，優質的服務分享著廣州地鐵精彩的每一天。同時線網的不斷壯大，相信摩托羅拉與廣州地鐵的合作將會更加緊密，在地鐵行業撐起屬于自己的一片天空，演繹更多的精彩。 參考文獻 通信檢修工/人力資源和社會保障部教材辦公室，廣州市地下鐵道總公司組織編寫. —北京：中國勞動社會保障出版社，2009 此作品來源于2011摩托羅拉解決方案大獎賽
