武警海南省總隊司令部通信處  李文劍 李正榮 王建平

摘要：摩托羅拉在 TETRA領域擁有領先全球的技術和應用成熟的平臺，與武警部隊進行了多次大規模合作，并逐步確立了在武警數字集群通信服務中的優勢地位。移動集群基站是固定集群網絡建設的必要補充，文章分析對比了微波、衛星、3G網絡三種移動基站聯網方式的優劣，得出基于3G無線網絡組網方式優于其它方法的結論，最后闡明了具體實現的方法與步驟，指出了該方法的實用價值。

關鍵詞：摩托羅拉  TETRA  3G  移動基站  組網

一、引言
為適應新時期武警部隊作戰指揮保障需要，武警通信部門緊跟技術發展趨勢，逐步在重點任務區引入通信質量好、網絡架構靈活、系統功能強的TETRA系統。摩托羅拉是TETRA標準最主要的支持者和制訂者，是全球TETRA領域無可爭議的領導者，最新推出的DimetraIP集群系統代表了TETRA的發展方向，除擁有優質的話音通信功能外，還具備數據傳輸、單站集群、中心調度、系統輔助等高級功能，提供了可靠的應用開發接口（API）以方便用戶定制特殊功能。

摩托羅拉從2000年開始攜TETRA平臺進入中國大陸，2006年為武警部隊建設350MHz系統，成功保障北京奧運，后在上海、廣州建設350MHzTETRA網絡，為世博會、亞運會的順利舉辦作出了重要貢獻。武警海南總隊也與摩托羅拉進行了卓有成效的合作，2009年，由公司技術人員督導，總隊通信部門自行組織施工，完成TETRA集群網首期工程，一線作戰部隊裝備使用后普遍反映良好。2010年，又在公司的幫助下組織建設了第二期工程，成為第一個實現 TETRA 信號覆蓋全部隊的武警總隊。

TETRA終端功率較低，基站覆蓋半徑一般在20km以?xún)?nèi)，網絡建設和日常運行均需一定成本,因此，固定基站主要覆蓋重點任務地域。移動集群基站則作為固定集群網絡建設的必要補充，可對信號強度不足或事件突發地域給予及時機動加強與補盲，實現哪里需要集群網絡就迅速響應到哪里的目標。當前，TETRA基站使用TDM電路聯網，TDM電路具有聯接建立速度快、傳輸穩定等優點，但電信運營商一般只在的主干網內提供TDM分幀傳輸業務，移動基站難以采用普通接續方式接入運營商既有TDM傳輸網，只能以單站集群的方式工作。如何實現移動基站迅速、穩定組網，成為集群建設者亟待解決的課題之一。

二、目前聯網方式介紹及對比
移動集群基站聯網多采用微波，或衛星鏈路，但這兩種方法缺點明顯（詳見表1）。經對比可知，微波和衛星設備體積大、難于車載、不易展開；3G網絡的電磁波具有一定穿透能力，設備體積小、造價低，能長時間穩定運行，優勢明顯。問題在于，3G網絡末端采用TCP/IP協議，基于TDM傳輸?shù)募�群基站不能直接接入，而需進行傳輸協議轉換。

三、基于3G無線網絡的組網方案
武警海南總隊通信處相關人員提出基于3G 無線IP網絡的TDM專線解決方案。

基本原理：使用協議轉換設備，完成IP網數據包與專網TDM幀結構數據之間的相互轉換；調整移動基站和3G設備的參數，使集群組網設備適應無線網傳輸時延，實現移動集群基站與固定集群網互聯。

實現條件：基站開設地點有3G無線網絡覆蓋，電信運營商開通WCDMA無線DTU和PCM匯聚設備之間的VPN專用通道。配備有集群基站的綜合通信車1輛，RAD公司IP MUX 2臺，3G無線上網設備（配SIM 卡）1臺。

設備聯接方案（如圖1所示）：

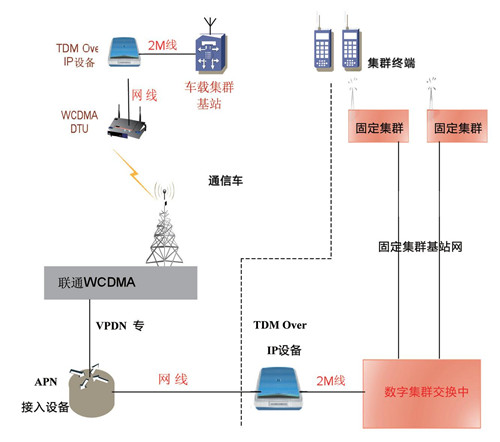

圖1  移動集群基站組網聯接示意圖

在綜合通信車上安裝聯通 WCDMA 無線DTU設備，采用WCDMA VPDN技術，在WCDMA無線DTU和PCM匯聚設備之間搭建VPN專用通道；在移動集群基站與無線DTU設備之間、WCDMAAPN設備與PCM復用設備（MUX）之間，加裝協議轉換設備，使車載集群基站接入PCM設備，最后接入集群交換中心（MSO）。

主要參數設置：設置無線DTU設備的IP地址等相關服務參數，開通WCDMA無線DTU和PCM匯聚設備之間的VPN專用通道（一般運營商會協助完成），為增強3G無線信號，可以將無線DTU設備的天線安裝到車外；修改TETRA基站的時延設置；配置兩端TDM Over IP協議轉換器的各類IP地址、傳輸屬性、接口規格、時延以及緩沖池大小等信息。只要基站開設地域有3G無線網絡覆蓋，TETRA 基站就能較順利地與集群交換中心聯網，由于3G無線鏈路質量各異，系統正常工作后，需進行一段時間的觀察測試，視情調整TDMOverIP協議轉換器的時延、緩沖池、傳輸屬性等參數，直到鏈路聯接質量符合用戶需求為止。

四、實施效果
在摩托羅拉工程師的配合下，幾經周折，基于 3G無線 IP 網絡的350MHz TETRA 移動組網系統終于開發成功，并經受了武警海南總隊官兵的實戰應用檢驗，經測試，可達到以下效能：

（1） 聯網迅速，移動基站開啟后，能在1分鐘內與集群交換中心實現聯網。
（2）網絡穩定，當IP網絡丟包率超過15%時，基站才顯示聯網失敗，一旦傳輸鏈路性能得到改善，網絡連接就能自動建立，連接恢復時間低于10 秒；測試表明，使用WCDMA DTU 外置天線時，網絡通聯率超過99%。
（3）通話質量好，與固定鏈路基站相比，附加呼叫時延不大于 0.5 秒，通話音質無明顯損傷，可以滿足作戰指揮需要。
（4）能長時間穩定運行，基站連續工作50小時未出現鏈路故障。

五、結論
基于3G 無線IP 網絡的TDM 專線解決方案，成本低廉、方法簡便、實現了在WCDMA 網絡內，350MHzTETRA 移動基站與集群交換中心無縫組網。以之為借鑒，該方法及組網系統亦能有效運用于TD-SCDMA、CDMA2000網絡，此舉延伸了固定數字集群網的覆蓋范圍，增強TETRA 網規劃建設的靈活性。一定程度上解決了因固定數字集群網造價高、覆蓋范圍有限而導致使用場合受限的問題，對TETRA網絡建設的進一步深化和推廣，有著積極的意義，具有一定的經濟效益和應用價值，被武警總部評為2010年度科技進步三等獎。

此作品來源于2010摩托羅拉行業應用大賽
