主頁（http://www.by236.com）：一文看懂數字對講機通訊模塊的串口通訊協議

　　數字對講機原理

　　數字對講機工作原理的關鍵就是語音編解碼和調制解調，首先通過我們向數字對講機傳達語音，數字信號處理器就會通過模數轉換器講話筒傳達來的語音進行數字化，并將其進行處理編碼調制，數模轉換器將已經調制的信號模擬于射頻發射器通過天線發射。并轉而言之，射頻接受器通過天線接受到的信號模擬轉遞于數字轉換器進行數字化，隨之數字信號處理器將信號進行處理并解調和解碼，數模轉換器將其模擬化并將其給話筒。數字對講機的語音數字化帶來的一個好處就是新加的信令的快速傳遞和多向通訊的保密性，于此數字對講機的使用范圍也得到了廣泛的推廣。

　　數字對講機主要功能

　　（1）數字對講機是基于CDMA或GPRS網絡的全國無線對講，通俗的講，該設備用的網絡和手機用的是同一個網絡，只要在手機有信號的地方，我們的設備就能夠有信號，自然能實現全國無線對講，無距離限制，可使許多人同時彼此交流，并且音質清晰無噪音，語音傳遞快捷，實時溝通，一呼百應。

　　（2）全國對講沒有漫游費用，經濟實用，不產生任何語音費用。

　　（3）用戶容量大，可以任意分組通訊，方便快捷，輕松實現全國范圍信息交流，可以后臺自己管理。支持強拆、強插、遙控功能；

　　（4）該車載電臺可以安裝在車輛、船舶等交通工具上，直接由使用車上的電源供電，設備安裝簡單，所有天線都集成在設備內部（無外接天線），操作方便。

　　（5）數字對講機主要用于團體成員間的聯絡和指揮調度，以提高溝通效率和提高處理突發事件的快速反應能力。

　　（6）該數字對講機支持緊急報警，到了緊急的時候可向總部求救，后臺通過GPS定位系統，確定你的實時位置，也能確定你的歷史軌跡。

　　（7）使用該數字對講機的車輛，在不知道路線的情況下，總臺給予免費人工導航服務。

　　（8）數字對講機的GPS系統可以實時速度顯示，方向實現顯示，超速報警；

　　（9）平臺記錄群組內終端每次對講的語音內容，并可按需要進行查詢、回放歷史錄音；

　　（10）數字對講機可支持撥打電話功能，通過GPRS數據通道進行語音傳輸，語音更安全、更保密。也支持接收短信調度，終端顯示屏顯示短信內容，系統可單發、群發短信。

　　串行通信協議分類

　　1、EIA-232

　　目前EIA-232是PC機與通信工業中應用最廣泛的一種串行接口。EIA-232被定義為一種在低速率串行通信中增加通信距離的單端標準。EIA-232采取不平衡傳輸方式，即所謂單端通信。標準規定，EIA－232的傳送距離要求可達50英尺（約15米），最高速率為20kbps。

　　2、EIA-422

　　由于EIA-232存在傳輸距離有限等不足，于是EIA-422誕生了。EIA-422標準全稱是“平衡電壓數字接口電路的電氣特性”，它定義了一種平衡通信接口，將傳輸速率提高到10Mbps，傳輸距離延長到4000英尺（約1219米），并允許在一條平衡總線上連接最多10個接收器。當然，EIA－422也有缺陷： 因為其平衡雙絞線的長度與傳輸速率成反比，所以在100kbps速率以內，傳輸距離才可能達到最大值，也就是說，只有在很短的距離下才能獲得最高傳輸速率。一般在100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mbps。另外有一點必須指出，在EIA-422通信中，只有一個主設備（Master），其余為從設備（Slave），從設備之間不能進行通信，所以EIA-422支持的是點對多點的雙向通信。

　　3、EIA-485

　　為擴展應用范圍，EIA于1983年在EIA-422基礎上制定了EIA-485標準，增加了多點、雙向通信能力，即允許多個發送器連接到同一條總線上，同時增加了發送器的驅動能力和沖突保護特性，擴展了總線共模范圍，后命名為TIA/EIA-485-A標準。

　　由于EIA-485是從EIA-422基礎上發展而來的，所以EIA-485許多電氣規定與EIA-422相仿，如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻、最大傳輸距離約為1219米、最大傳輸速率為10Mbps等。但是，EIA-485可以采用二線與四線方式，采用二線制時可實現真正的多點雙向通信，而采用四線連接時，與EIA-422一樣只能實現點對多點通信，但它比EIA-422有改進， 無論四線還是二線連接方式總線上可接多達32個設備。

　　數字對講機通訊模塊的串口通訊協議

　　今天小編就和你們一起來了解一下數字對講機的串口通訊協議：

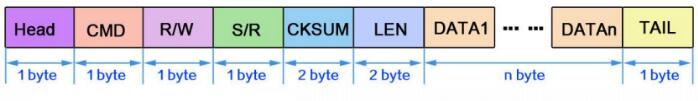

　　模塊支持通過串口進行語音、短信等功能的收發配置。串口協議包格式如下圖所示：

　　協議字段定義如下表所示：

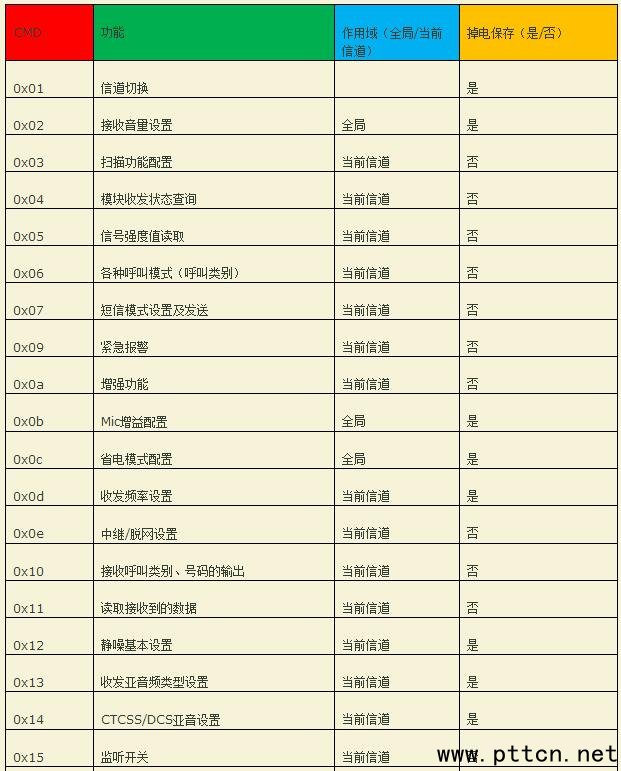

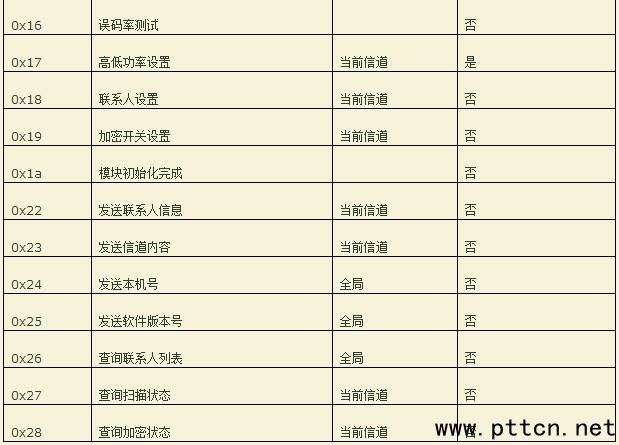

　　注1：CMD內容見下表：

　　注2：當模塊正在發送或者接收信號過程中，此時若外部CPU對模塊進行配置時，模塊會0x01，告知外部CPU模塊繁忙，設置失敗

　　注3：若切換信道時，切換到不存在的信道，模塊會反饋0x02，告知CPU無此信道；若在模擬信道下進行DMR相關的配置（如短信、特殊業務等）或者數字信道下進行模擬相關的設置（如亞音頻等），模塊會反饋0x02，告訴CPU信道錯誤

　　注4：校驗和：求和，再異或sum+=0xFFFF&（*buf《《8|*（buf+1））;以此類推，最后取sum值的異或值。

　　注5：所有的串口協議都為高字節保存在高位。
