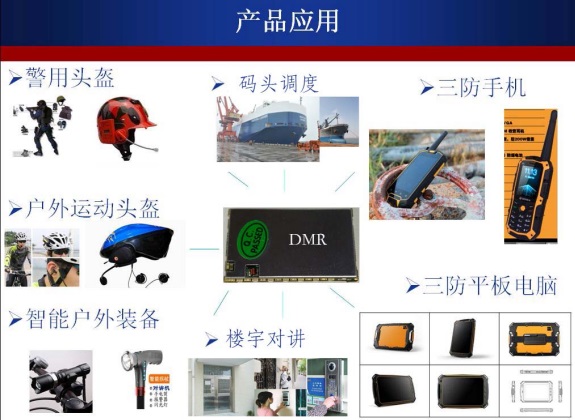

主頁（http://www.by236.com）：公網手機手持設備樓宇數字對講模塊DMR方案 公網/三防手機/手持設備/樓宇/等數字對講模塊整機DMR方案 一．三防手機數字對講DMR模塊（基于HR-C3000對講DMR模塊） DMR手機模塊是一款采用DMR標準的數字對講模塊，支持單工語音、確認/非確認數據短信通信。本模塊內置了高性能的射頻收發芯片、射頻功放、DMR數字對講芯片。外部MCU可通過標準的異步串口通信設置模塊的工作參數并控制模塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。 應用領域: 公網對講，三防手機對講，手持設備對講，小型化數字對講機，手機數字對講系統。 （一).模塊特性: 1.頻率范圍：350-390MHZ,400~470MHz 2.頻率間隔：12.5kHz 3.射頻輸出功率：高功率4W，低功率0.5W 4.供電電壓：3.7V~4.2V , 5.高接收靈敏度：-120dBm 6.支持寫頻 7.支持DMR協議并兼容傳統模擬對講模式 8.DMR模式下支持如下業務 1)支持組呼、個呼、全呼 2)支持確認、非確認短信通信、支持狀態短消息 3)支持主叫/被叫檢測 4)支持呼叫提示 5)支持遠程監聽 6)支持緊急報警 7)支持遙斃/激活 8)支持語音加密 9)支持直通、中繼模式的語音、短信應用 (二)．模擬對講模式下支持如下業務 1)支持CTCSS/CDCSS亞音靜噪 2)支持監聽 (三)．模塊尺寸及封裝 23.9mm×39.5mmx3.8mm 二.4W數字模擬對講模塊模組 DMR模塊最小體積模塊 模塊是一款采用DMR標準的數字對講模塊，支持單工語音、確認/非確認數據短信通信。本模塊內置了高性能的射頻收發芯片、射頻功放、DMR數字對講芯片。外部MCU可通過標準的異步串口通信設置模塊的工作參數并控制模塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。 應用領域: 三防手機對講、小型化數字對講機、手機數字對講系統 、樓宇小區安防系統、戶外運動產品。 特性: 1.頻率范圍：400~470MHz 2.頻率間隔：12.5kHz 3.射頻輸出功率：高功率4W，低功率1W 4.供電電壓：4.2V 5.高接收靈敏度：-121dBm 6.支持寫頻 7.支持DMR協議并兼容傳統模擬對講模式 8.DMR模式下支持如下業務 1)支持組呼、個呼、全呼 2)支持確認、非確認短信通信、支持狀態短消息 3)支持主叫/被叫檢測 4)支持呼叫提示 5)支持遠程監聽 6)支持緊急報警 7)支持遙斃/激活 8)支持語音加密 9)支持直通、中繼模式的語音、短信應用 模擬對講模式下支持如下業務 1)支持CTCSS/CDCSS亞音靜噪 2)支持監聽 模塊尺寸：35mm×48mmx4.5mm 三．樓宇對講數字對講模塊（基于HR-C5000 對講DMR芯片） 模塊是一款采用DMR 標準的數字對講模塊，支持單工/全雙工語音、確認/非確認數據短信 通信。本模塊內置了高性能的射頻收發芯片、射頻功放、DMR 數字對講芯片HR_C5000、高性 能聲碼器、主控MCU。外部MCU 可通過標準的異步串口通信設置模塊的工作參數并控制模塊 工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR 數字對講機。 應用領域:電梯對講通信，樓宇數字對講 2 特性 頻率范圍：350-390MHZ,400~470MHz 頻率間隔：12.5kHz 射頻輸出功率：高功率5W，低功率1W 供電電壓：12V 高接收靈敏度：?-120dBm 支持組呼、全呼、單呼及全雙工語音通信 支持確認、非確認短信通信、支持狀態短消息 支持主叫/被叫檢測 支持呼叫提示 支持遠程監聽 支持直通、中繼模式的語音、短信應用 3 尺寸及引腳 模塊尺寸為50mm×90mm。 三．?dāng)?shù)字對講機模塊方案開發（基于HR_C5000芯片） 基于 HR_C5000或HR_C3000芯片，根據客戶的功能要求專案開發方案，提供數字對講機PCBA板或模塊，支持?jǐn)?shù)字模擬對講兼容設計，支持通與MOTO、海能達互通，更好的合理集群組網應用，降低成本，更有竟?fàn)巸?yōu)勢。 四．1W對講模塊公網手機手持對講模塊 是一款性價比極高的全集成對講機Module,內置高性能射頻收發芯片、微控制器以及射頻功放（PA）。外部控制器通過標準的異步串行接口（RS232)設置模塊的參數、功能，并可以通過串口AT指令控制整個模塊的收發。 該模塊體積小、集成度高、性能穩定、應用靈活，且符合世界大多數國家對講機標準，很容易通過CE/FCC等認證；采用此模塊可做成小型對講機，也可將模塊嵌入到其它手持終端設備以實現無線對講功能，一般情況下對講模塊主要是面向產品需要增國無線對講功能的用戶，用戶不需要了解詳細的對講機技術，進行對講部分的軟件、硬件的開發，只需要根據我們提供的電路接口，數據模式、通訊對象進行操作即可，這樣可以節省用戶的技術投入成本，縮短其產品上市時間。 模塊規格： 1.工作頻率范圍：400—470MHz；136-174MHZ（VHF）、350-390MHZ 2.射頻輸出功率：最小功率0.5W，最大功率1W； 3.發射調頻增益數字可調； 4.高分辨率，頻點可調； 5.具有晶體頻率溫度補償電路； 6.直接頻率綜合的調頻方式； 7.38 CTCSS編解碼； 8.基于數字信號處理技術的發射濾波器； 9.基于數字信號處理的調頻解調技術； 10.低相位噪聲和極快的鎖相時間：100us； 11.高接收靈敏度：-122dBm； 12.全集成接收濾波器； 13.超低功耗睡眠模式； 14.電壓工作范圍：3.6V～6.0V； 15.可通過標準的異步串行接口（RS232）設置模塊的參數； 16.異步串口AT指令控制； 17.模塊物理尺寸 ：35*19MM； 18.通訊距離：空曠無阻檔物可達3--5公里。 五．2W大功率對講模塊公網手機手持對講模塊 此對講模塊是一款性價比極高的全集成對講機Module,內置高性能射頻收發芯片、微控制器以及射頻功放（PA）。外部控制器通過標準的異步串行接口（RS232)設置模塊的參數、功能，并可以通過串口AT指令控制整個模塊的收發。 該模塊體積小、集成度高、性能穩定、應用靈活，且符合世界大多數國家對講機標準，很容易通過CE/FCC等認證；采用此模塊可做成小型對講機，也可將模塊嵌入到其它手持終端設備以實現無線對講功能，一般情況下對講模塊主要是面向產品需要增國無線對講功能的用戶，用戶不需要了解詳細的對講機技術，進行對講部分的軟件、硬件的開發，只需要根據我們提供的電路接口，數據模式、通訊對象進行操作即可，這樣可以節省用戶的技術投入成本，縮短其產品上市時間。 廣泛應用于任何移動手持產品，如三防手機、手持對講、工業無線對講、傳呼系統、智能家居、工業數據采集等領域。 模塊規格： 1.工作頻率范圍：400—480MHz；（134-170MHz可選）/（350-390MHz可選） 2.射頻輸出功率：1W/2W； 3.發射調頻增益數字可調； 4.高分辨率，任意頻點可調； 5.具有晶體頻率溫度補償電路； 6.直接頻率綜合的調頻方式； 7.01-38 CTCSS模擬亞音碼；39-121CDCSS數字碼（客戶可定制） 8.基于數字信號處理技術的發射濾波器； 9.基于數字信號處理的調頻解調技術； 10.低相位噪聲和極快的鎖相時間：100us； 11.高接收靈敏度：-120dBm； 12.全集成接收濾波器； 13.超低功耗睡眠模式； 14.電壓工作范圍：3.6V～5.0V； 15.可通過標準的異步串行接口（RS232）設置模塊的參數； 16.異步串口AT指令控制； 17.支持VOX功能（聲控PTT，通過檢測周圍環境聲音的大小來控制模塊的發射 ； 18.模塊物理尺寸 ：38mm*20mm*3.2mm； 19.通訊距離：空曠無阻檔物可達4--6公里。 我司從事10多年對講機模塊方案開發，可根據客戶功能要求開發方案/模塊/PCBA板及整體解決方案。 技術交流： QQ：1711136394
