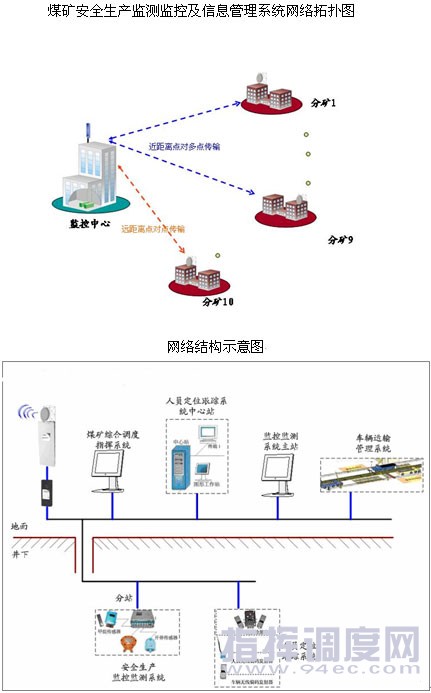

主頁（http://www.by236.com）：節點通：煤礦安全生產無線監控指揮調度系統 行業概述煤炭是我國重要的能源資源，因為煤礦開采的特殊環境，容易發生事故，煤礦行業也被稱為高危險的行業。 一些煤礦早期使用的視頻監控系統都是模擬監控，擴展性能和穩定性不高，管理也不方便。現在隨著網絡技術和計算機技術的發展，基于 TCP/IP 協議的 IP 網的應用得到廣泛普及，無線監控系統在此的優勢更能得到體現。目前，煤礦井下作業因為遠離地面，地形復雜，環境惡劣，如瓦斯爆炸、地下滲水等事故經常發生。利用遠程視頻監控系統，地面監控值班人員可以直接對井下工作面情況進行實時監控，不僅能直觀的監視和記錄井下工作現場的安全生產情況，對于存在的隱患能夠迅速做出處理，避免可能發生的事故，也能為事后分析事故提供有關的第一手圖像資料。因此無線遠程視頻監控系統是現代礦井安全生產監控系統的重要組成部分。 煤礦安全生產監測監控及信息管理系統的特性 煤礦安全生產監測監控及信息管理無線網絡系統包括： 地下圖像采集系統、無線傳輸系統、地面監控管理指揮系統。 1.煤礦系統項目很多安裝在野外惡劣環境，分礦點數量多且分散，因此要選擇全室外型、容易安裝、方便維護、網管功能好的無線設備，降低施工、維護成本，才能滿足分礦與礦務局實時的信息傳遞。 2.煤礦一般都是多點分支，所以需要選擇支持點對多點組網的無線產品以節約系統成本。 3.煤礦對于井下安全生產監測監控非常重視，所以對井下網絡的視頻、數據和語音回傳到指揮中心的鏈路要求很高，不能中斷，不能誤傳。這就要求傳輸鏈路要有很高的穩定性和可靠性，無線傳輸設備必須保證長期穩定工作。 4.地下圖像采集系統往往因為煤礦井下坑道的環境因素，煤礦井道中采用光纜進行視頻傳輸，因為使用光信號傳輸杜絕了以往傳統視頻線纜傳輸產生的電信號，減少隱患，而且光纖傳輸距離很長，可達 30km 。煤礦井下環境惡劣，因此對視頻采集設備要求較高：第一，煤礦內坑道沒有光線，且不能使用紅外射燈，需要使用低照度攝像機；第二，坑道內只有 660V 、 127V 兩種電壓，需要考慮電源轉換；第三，井下空氣中瓦斯和粉塵含量較高，容易發生爆炸，所以必須使用經過煤安認證的隔爆防護罩。 5.地下系統不僅安裝攝像頭對圖像進行監控，還需在不同位置安放各種傳感器，監測當地的水位、瓦斯含量、溫度、含氧量等數據。傳感器均為 RS-232 或 RS-485 口，而網橋僅提供 RJ45 口，因此需要用到端口轉換器將 RS-232/RS485 口轉為為 RJ-45 口，即將模擬信號轉化為數字信號，用于網橋的傳輸。現場安裝和調試時，各種傳感器、報警聯動設備與視頻編碼器除正確連接 485 線外，云鏡編碼器、鍵盤或軟件的控制協議要保持相同，前端與后端的波特率設置要保持一致以及 485 地址碼的設置。 6.地下采集到的圖像及傳感信號，通過架設在井上監控分站的無線網橋回傳到地面監控管理指揮中心。同時，監控分站可以采用硬盤錄像機方式，本地存儲圖像；監控中心可以采用矩陣切換進行視頻監看，也可以輸入到畫面分割器使用大屏幕等離子電視監看。 7.礦區除視頻監控業務外，還需要單向語音傳輸，便于監控中心向監控點礦區廣播各類信息。因此應該采用支持語音的視頻編解碼器。 組網模式  (中國集群通信網 | 責任編輯：陳曉亮) |
