　　一、系統概述

　　城市交通指揮與疏導廣播即“GSM 無線智能廣播”，是利用 GSM 無線接入設備與擴音廣播系統組合形成的一款 GSM 無線智能廣播系統，該系統用在交通指揮與疏導等智能交通項目有不可替代的優勢。系統中設計一套中心服務器，該服務器可以定時、定點打開（關閉）終端設備并進行相應操作。系統終端為GSM通信的預警終端，該終端除了接收中心服務器發來的預警信息，還可以接收本地控制主機的預警與控制指令，優先級可設置，一般設置為本地優先。

　　二、系統設計原則

　　城市交通指揮與疏導廣播系統設計遵循“先進科學、穩定可靠、方便擴展、經濟適用、安全保密”的原則，并綜合考慮施工、維護等重要因素，同時也為今后的發展、擴建、改造等留有余地。本系統設計內容是系統的、完整的、全面的，設計方案具有科學性、合理性、實用性。

　　2.1 先進科學性：

　　充分利用 INTERNET、蜂窩網絡帶寬傳輸、UTP/Gn 接入、嵌入式文語轉換、LED 顯示控制等先進技術設計，采用目前先進的系統軟件平臺及終端設備

　　2.2 穩定可靠性：

　　由于城市交通指揮與疏導廣播系統使用環境的特殊性和重要性，必須保證系統工作相對穩定可靠。一是中心系統的可靠性，選用穩定可靠的 WINDOWSXP 和工控機作為城市交通指揮與疏導廣播系統平臺載體，該廣播平臺具有權限操作功能，從應用上保證了系統的可靠運行發布；二是國內優質的 LED 控制卡和顯示屏硬件故障率低，嵌入式文語模塊支持多種文字、字符等實時轉為語音，擴音機等外設電源采用干觸點控制，都保證了終端顯示和播報的可靠性。三是通信機制可靠，系統傳輸采用具有大面積穩定覆蓋的無線移動通信網絡，數據傳輸高效可靠性不容置疑。

　　2.3 方便擴展性：

　　目前城市交通指揮與疏導廣播系統能夠支持現有的各類無線通信接入，CDMA 通信系統、GSM通信系統、GPRS 通信系統，并實現了這些系統的并網運行，今后通過開發和安裝相應的通信接口協議即可實現其他未來通信系統的接入。

　　2.4 經濟實用性：

　　整個系統的操作以方便、簡潔、高效為目標，既充分體現快速反應的特點，又能便于操作人員進行信息設置、發布和廣播。］

　　2.5 安全保密性：

　　對于系統的管理實行嚴格的權限管理，只有持有一定權限的密鑰才能訪問、監控、管理、操作，確保系統使用安全可靠，杜絕不法分子非法盜用平臺宣傳。

　　三、城市交通指揮與疏導廣播系統功能特點

　　3.1廣播系統功能

　　文語轉換：支持指揮與疏導等信息文字轉語音廣播輸出。
　　LED 顯示：支持指揮與疏導等信息文字轉 LED 顯示。
　　定時播報：支持指揮與疏導等信息定時自動語音播報和 LED 顯示。
　　緊急播報：支持手動發送信息緊急自動語音播報和 LED 顯示。
　　播報設置：支持語音男/女聲選擇，音調和語速可按需設置。
　　顯示設置：支持 LED 顯示文字滾動速度設置。
　　次數設置：支持語音播報、LED 顯示信息次數設置。
　　身份鑒別：支持信息發送者身份鎖定和鑒別，非法信息不予接收和播報。
　　狀態監測：支持發送狀態實時監測，信息發送成功與否軟件有明確提示。
　　外設控制：支持擴音機電源自動控制功能。
　　多元文本：支持 GB2312、GBK、BIG5、UNICODE 四種內碼格式文本。

　　3.2 指揮與疏導廣播系統特點

　　廣域覆蓋：無線移動網絡在全國 31 個省的城市和農村均有良好覆蓋，基本上在手機可以打電話的地方都可傳輸氣象災害預警廣播。
　　永遠在線：系統只要激活無線預警廣播應用后，將一直保持在線，類似于無線專線網絡服務。
　　按量計費：無線專線網絡服務雖然保持一直在線，但只有產生通信流量時才計費，費用低廉。
　　高速傳輸：采用蜂窩網絡帶寬傳輸，可支持 53.6Kbps 的峰值傳輸速率，傳輸速率高，傳輸速度快。
　　實時發布：隨時發布和接收信息，且可以定時或立即顯示和播報。
　　擴展無限：在全國范圍內，只要無線 GPRS 網絡覆蓋的地方都可以使用，不受距離和位置的限制。
　　安裝方便：只要有無線移動網絡，指揮與疏導廣播終端接通電源即可。

　　四、指揮與疏導廣播組成

　　4.1 指揮與疏導廣播發布平臺

　　在市交管局建立指揮與疏導廣播發布平臺，定時/手動發布所轄范圍各類交通指揮與疏導等綜合信息，并通過無線移動網絡空中發送。

　　4.2 指揮與疏導廣播本地控制中心

　　在每個交通路口廣播終端前設置本地控制中心，實時采集該預警終端附近各種交通違法違規行為，并將相應的預警告警信息通過終端廣播出去。

　　4.2指揮與疏導廣播接收終端

　　在市區各主要交通路口設置廣播終端，通過電子顯示屏將發布信息 LED 文字滾動顯示，并轉換為語音（男聲、女聲可選），通過已有擴音機經大喇叭（高音喇叭）播放出來。該終端還可接收本地控制中心的預警告警信息并廣播出來，優先級可根據要求設定，一般設置為本地優先。

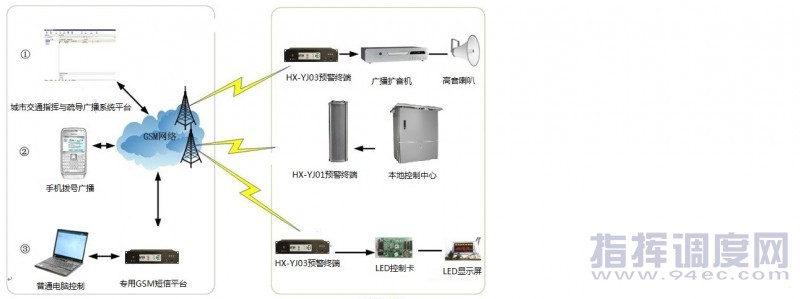

五、系統原理圖
