某軍區無線音視頻傳輸系統

時間：2012-08-21　來源：中國集群通信網　作者：陳曉亮　點擊：次

主頁（http://www.by236.com）：某軍區無線音視頻傳輸系統

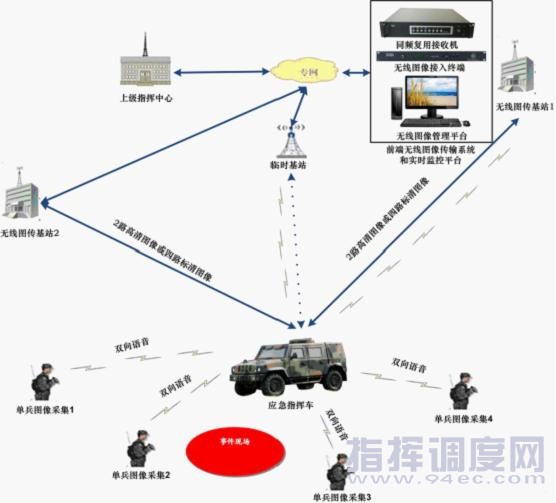

　　某軍區無線音視頻傳輸系統由4套標清單兵無線音視頻傳輸系統、1套車載式同頻復用無線音視頻傳輸系統、1套指揮中心同頻復用接收基站、1套便攜式同頻復用無線音視頻傳輸系統和其他必要配套設備組成。組網圖如下所示：

　　該無線圖像傳輸系統可用于日常巡邏、處置各種突發時間、進行各型會議保障和用于搶險救災等方面。如上圖所示，應急指揮車到達事發地點之后，派出最多四個通信保障人員前往事發現場周圍進行音視頻信息的采集。通信保證人員攜帶可以雙向語音通信的標清單兵式無線圖像傳輸系統，可以將現場的信息進行標清或高清（720*576清晰度，根據需要最高可達1920*1080p）的音視頻編碼，加密后通過無線的方式發射出去，應急指揮車上安裝有無線圖像接收機，可以將前端的圖像解密和接收下來。一方面在車上的高清顯示器上顯示出來，供應急指揮車上的指揮人員進行觀看，并通過無線語音指揮現場通信保障人員進行下一步動作；另外一方面，通過應急指揮車上的車載式同頻復用無線音視頻傳輸系統將接收到的高清圖像向指揮中心進行傳輸。指揮中心安裝有同頻復用接收基站，將前端的圖像接收下來，并進入到指揮大屏進行顯示，以供指揮中心的相關領導進行觀看。此外，指揮中心的圖像還會通過無線圖像接入終端進入到上級無線圖像傳輸系統接入平臺，以便上級領導及時調看。

　　對于事發地點不在固定接收基站的接收范圍之內的，可以通過便攜式同頻復用無線音視頻接收機在就近的高點搭建臨時接收基站，如上圖虛線所示。接收下來的圖像通過專網進行上傳，達到和固定接收基站一樣的效果。
