主頁（http://www.by236.com）：深圳天視達電視墻監控指揮系統解決方案(2)

　　在本系統中，還包括其他相關設備，具體如下:
　　1. 網絡球機
　　2. 電視墻
　　3. 管理服務器（安裝EasyDecoder解碼主機V2.0）
　　4. 智能鍵盤


　　五、產品應用組網結構圖

　　產品說明:

　　插卡式網絡視頻解碼設備，支持1-14路解碼，嵌入式結構，室內使用。

　　功能特點：
　　·單機1～14路模擬視頻信號輸出，直接支持大規模屏幕墻
　　·可通過全數字方式直接訪問
　　·支持多種網絡傳輸協議
　　·嵌入式實時操作系統，安全性，穩定性高
　　·支持脫機和聯機兩種切換序列
　　·支持主控端反向控制前端設備
　　·支持BNC/VGA輸出接口
　　·支持單路1畫面或者4畫面分割輸出
　　·雙向語音，與編碼器完美對接

　　性能參數：
　　核心處理器：       DSP+ARM+硬件壓縮引擎
　　視頻壓縮：         H.264
　　音頻壓縮：         ADPCM/G.711
　　解碼分辨率：       單畫面D1或4畫面CIF
　　視頻調整：         亮度、對比度、色度、飽和度可調
　　控制接口：         RS485反向控制接口
　　視頻輸出：         1～14個BNC接口(VGA)
　　音頻接口：         1～14路音頻輸入輸出
　　報警端口：         1～14路報警輸出
　　網絡接口：         10/100BASE-T、RJ45
　　網絡協議：         TCP/IP、UDP、HTTP、MULTICAST
　　功率：             80W@220V
　　外形尺寸：         3U標準機箱
　　工作環境：         溫度：-10°～50° 濕度：0~95% RHG

　　2、軟件介紹

　　1 聯機手動切換
　　進入系統設置后點擊聯機切換選項卡，進入聯機切換界面。
　　可以通過拖動的方式將網絡視頻服務器添加到監中。
　　拖入后右擊可彈出菜單
　　可以進行連接視頻等操作。
　　2 聯機自動切換
　　進入聯機切換選項卡后，選中某一監點，但擊自動切換按扭，可對該通道中網絡視頻服務器進行循環切換。停留時間間隔可以設置切換是間隔時間。再次單擊可停止單監切換。
　　3 全監切換
  單擊全監切換，可對所有解碼器的所有監點開始切換，如果已經有解碼器正在切換，則保持切換狀態不變。再次單擊可停止全監切換。
　　4 聯機中對前端的控制
　　控制之前，需要對前端進行協議，地址波特率等的設置。設置步驟如下：
　　在解碼器的監中選擇需要控制的網絡視頻服務器，右擊可彈出菜單
　　※選擇控制協議，則可彈出如下提示框，進行設置后確定即設置成功。

　　鍵盤的控制
　　鍵盤控制之前，需要打開鍵盤管理軟件進行設置，并且需要知道添加的網絡視頻服務器及解碼器數字對應關系，在系統設置界面，單擊對應關系.。
　　※設置鍵盤管理軟件：打開右下角鍵盤管理軟件，選中是否設置鍵盤，添加鍵盤IP等信息，設置完后，點擊打開監聽端口。則鍵盤管理軟件就設置完畢了。

　　產品特色功能
　　1.提供Qos（Quality Of Service：服務質量）功能，保證實時視頻的流暢性
　　2.支持TCP（HTTP）、UDP（VSP）協議連接方式
　　3.可以解碼并同時輸出多路D1標準（720*576）實時視頻
　　4.可以進行輪詢方式切換，保護用戶投資
　　5.提供故障診斷功能，方便用戶進行故障診斷和有效管理
　　6.可以進行資源優化配置，保證實時視頻的流暢性

　　3、相關設備
　　在本系統中，還包括其他相關設備，具體如下:
　　1.網絡球機
　　2.電視墻
　　3.管理服務器（安裝EasyDecoder解碼主機V2.0）
　　4.智能鍵盤

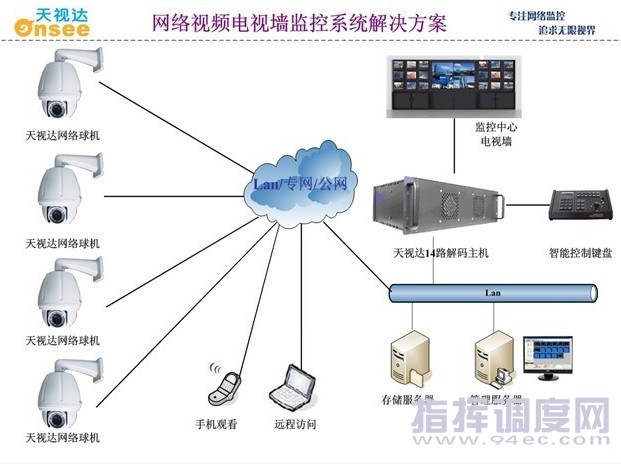

　　五、產品應用組網結構圖

　　上圖中所指Lan/專網/公網，意思即指無論是局域網還是外網的網絡攝像一體機，或者模擬攝像機加網絡視頻服務器的接入，網絡解碼主機都可以進行解碼（內網本地解碼和外網域名解碼），然后通過自帶BNC接口輸出視頻到電視墻或者監視器，全部為網絡傳輸，全數字化監控方案!

　　1. 前端主要是各個分散的網絡攝像機，前端如果是模擬的攝像機可配置相應數量的天視達網絡視頻服務器進行本地的監控和錄像。
　　2. 通過網絡將數據傳至監控中心。常用的網絡傳輸方式有：電話ADSL拔號，專線方式（DDN、ATM、）、局域網轉接方式（LAN）。
　　3. 監控中心采用網絡視頻解碼主機實現視頻數據上電視墻。同時監控中心要有一臺裝有EasyDecoder V2.0軟件的PC來配置解碼主機，實現調度和輪詢的功能。
