3.2信息網絡系統技術

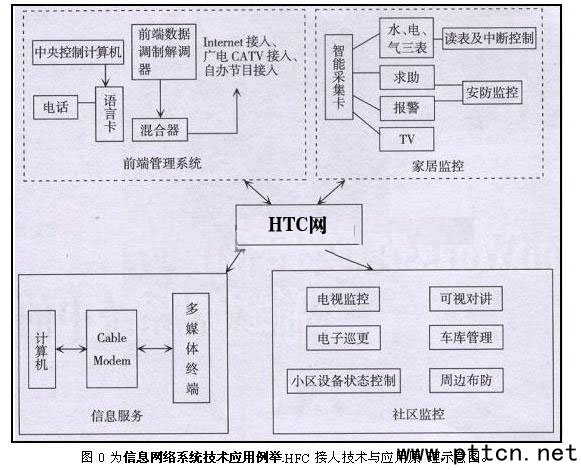

    當今各地的有線電視主干網已大規模采用光纖。利用有線電視網作為信息傳輸平臺，基于有線電視HFC網建設智能小區已成為許多城市的成功案例。 HFC接人技術是一新成熟技術，能綜合傳輸圖像、數據和語言等多媒體業務。高速數據傳輸采用QAM／Q K調制，低速數據采用FSK／ASK調制。圖0為信息網絡系統技術應用例舉-HFC接人技術與應用原理示意圖。

    用戶終端機頂盒擁有Internet接人能力并能夠?qū)⒓彝ピO(shè)備包括報警探頭、水電氣表、家電等接人互聯網，不僅滿足了用戶交互或快速上網等的要求，而且為住戶提供了能適應將來科技發展的人性化接口，其實施的保證是由有線電視中心完成的。最為關鍵的是基于HFC網能夠節省大量的利用光纖及五(六)類線組網的費用，并免去了網絡運行維護的費用。

3.3圖像處理技術
    圖像處理技術是屬于信息技術中一個層次比較高的技術，目前它也已經走人了數字家庭之中。其中最典型的例子是智能型防盜門，這種防盜門是不需要用普通鑰匙的，它的“鑰匙”是該家庭每個人員自己身上的某個器官特征：比如，手指的指紋，或人臉的特寫，或眼睛中的虹膜等。這些人體的自身的特征，首先需要通過一些專用的裝置將它們采集到，然后對這些采集到的圖像信息作必要的處理，并提取相應需要的特征，最后根據這些特征來識別出“是否是本家居中的成員”。

3.4 傳感器技術
    在一個數字家庭中，為保證完善的控制，需要測量的物理量是多種多樣的（例如流量、電量、溫度、濕度、微量氣體含量等），這都需要傳感器技術。一般說來，家庭中的物理量的測量精度要求不高，測量設備的體積和重量也沒有苛刻的要求，因此還需要研究和開發適應家庭網絡控制用的價格低、穩定、可靠和多功能集成的測量技術和傳感器技術以及相應的產品。

4、總線式的控制系統的智能家居系統解決方案
    總線是一種靈活方便、可靠性好、通信速率高和價格低廉的現場總線，它適用于生產過程控制，智能家居等。

    當今用于智能家居系統的總線有LonWorks、TP BUS與A US等多種類型總線。其LonWorks總線是一種具有強勁實力的全新現場總線技術，它提供了一個開放性很強的局部操作網絡，其顯著的特征主要表現在：功能強大的神經芯片、系統的互操作性和LonTalk通信協議。高可靠性、安全性、易于實現和互操作性，應用非常廣泛。而TP BUS與A US為通用方便及性價比較高的二線制的智能控制總線。

    采用總線式的控制系統的智能家居系統，不需要像傳統方式那樣重新連線，它又區別于集中控制模式，可以通過修改軟件改變按鍵與燈光等設備的對應關系，有著它無可比擬的擴展靈活性。

    值此僅以A US總線應用為例的智能家居系統設計方案作介紹。

4.1系統特征
    何謂A US總線？它是一個二線制的智能控制總線，所有的系統單元由一對通信信號線（雙絞線）連接成網絡，亦是目前最簡單，最可靠，最易用的智能家庭控制總線標準之一。

    它是一個二線制的智能控制總線A US，所有的系統單元由一對通信信號線（雙絞線）連接成網絡，亦是目前最簡單，最可靠，最易用的智能家庭控制總線標準之一。A US家庭智能控制系統是新一代智能家居系統。通過先進的總線控制技術A US，實現對住宅燈光、電器及安防的無線遙控、電話及網絡的遠程監控等多種控制功能，融合了現代家庭追求舒適、安全、節能、高品味的家居生活理念。

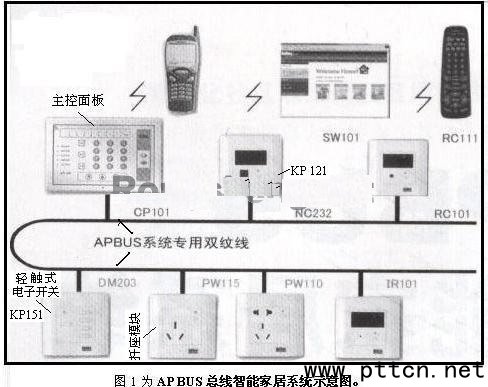

    該智能家居系統的家庭智能終端主要針對現代住宅家居智能化和保安智能化而設計的方案，可以實現如下功能：家庭綜合保安系統；室內照明控制系統；家庭電器控制系統；無線遙控系統；遠程控制系統。圖1為AP BUS總線智能家居系統示意圖。

4.2系統功能
    該智能家居系統產品取代傳統的燈光及家電控制模式，為您提供安全保障的同時，讓您輕松享受生活。

    *靈活的控制模式：互聯網網上控制、電話遠程控制、預置時間控制、遙控器控制、主控鍵盤控制、手動直接控制。

    *簡易的用戶編程：用戶可自行編程，預設多種燈光場景及家電的控制功能。

    *隨心的控制效果：既可遠程查詢和控制，又可以一鍵式場景預置和操控。

4.21室內照明控制
    室內照明主要由日光燈、吊燈、壁燈、射燈和落地臺燈等組成，除日光燈外，所有其它燈均可作亮度調節，以滿足不同的需要。

    客廳和起居室具有多種燈光組合，使環境光線更為舒適，同時刃；可作較多的變化，以適應不同的情況，例如在客人探訪、聚會暢談時可能需要較明亮的燈光，而在欣賞古典音樂或輕音樂時，柔和的燈光會顯得較為寫意；而要把客廳變?yōu)榧彝ビ霸河^看精彩影片時，燈光便需要調得更為暗淡。

    所有的燈光都由高科技的輕觸式電子開關控制，只需要輕觸一個按鈕便可產生一種預先設定的照明效果，用起來不但非常方便，同時亦為您的家居生活提高檔次，以及增添更多姿彩。

4.22交流供電控制
    目前大部分的家庭電器都通過電源插座獲得交流電能的供應。然而普通的插座并未能提供一個有效的供給控制，即使每個插座都附有一個開關，但要在出門前將所有的電器關掉亦實屬不易，結果就有洗衣機、風扇、音響電器漏電而造成火災的弊玻.

    本系統可為所有的燈光電器提供一個有效的控制手段，例如您可以在出門前(或睡前)按一個按鈕關掉所有燈光電器，而在回家人門（或早晨起床）后按另一個按鈕便可恢復之前的供電，非常簡單。事實上，通過這—供電控制系統，您可以在任何地方，任何時候控制您的燈光電器、及電飯煲煎、煮。

4.23無線遙控控制
    無線遙控可以為家居生活帶來方便。

4.24電話遙控系統
    借助電話控制系統，您幾乎可以在任何地方，任何時候監控您的家居狀況：
