海能達（HYT）科技有限公司生產研發的TM-800車載臺因符合GA176-1998公安警用標準和MPT-1327集群信令標準，通過公安部檢測，滿足國內公安系統和其他使用標準MPT-1327信令的集群用戶使用要求 . 且HYT均采用中文操作頁面，直觀易懂。寫頻軟件操作簡單，易于快速寫頻。按照國家消防通訊系統建設規范要求，HYT350兆集群通信系統裝備公安消防部隊，成為公安消防部隊必備的無線通信工具。研究其性能，掌握其故障排除方法，對公安消防部隊的通信保障有著重要的意義。

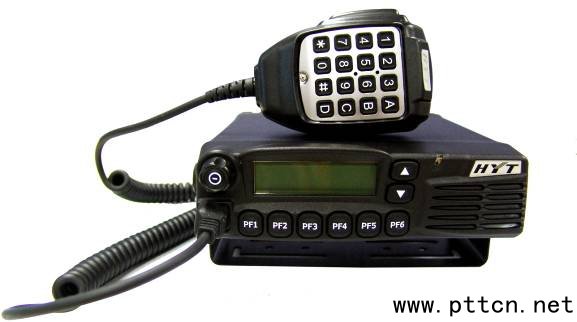

一、海能達(HYT)  TM800系列車臺操作介紹

左邊旋鈕為開關和音量調節鈕.按下該鍵3秒關機,在次按3秒開機.左右旋轉調節音量

PF1 脫網鍵(常規和集群轉換鍵)：在常規狀態下(面版顯示 CH1)按PF1鍵就會切換到集群狀態(面版顯示 ID號)

再次按下該鍵對講機又切換回集群狀態

PF2~PF6為調試鍵：用戶請不要使用

車臺手柄按鍵介紹:

A鍵：掛機鍵,掛斷呼叫

B鍵調試鍵：用戶不要使用

C 查詢鍵：查詢上次撥去號碼

D重?fù)苕I：重?fù)苌洗魏艚谐晒Φ奶?hào)碼,按PTT發射發起呼叫.

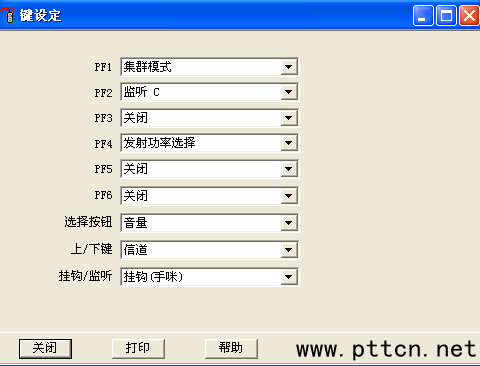

公安消防部隊TM-800電臺按鍵功能設置如下：

二、軟件故障引起的電臺開機顯示stun killed.

某值勤中隊的TM-800U車載臺故障報修，電臺開機LCD顯示stun killed.不能正常收發，且所有按鍵失效。經現場檢查發現，車臺電源供給為車內24v電源經一簡易24v變12v裝置。確認該故障由電源變換裝置引起系統軟件保護。在重新安裝正品24v轉換12v的開關電源后，復位電臺系統，從新寫入置頻數據。電臺正常工作。

初始化/整機復位方法：

1.按住[PF2]鍵開機，進入測試模式，顯示測試頻率信道和信令信道。

2.在測試模式，按[PF3]鍵，則進入調整模式在調整模式,

3.按[PF4]鍵，則進入型式設定模式。LCD 顯示”DESTINATION” 和型式號：

4.旋轉可編程旋鈕選擇型式0-9。該項選擇依據電臺底部銘牌標注的頻率范圍（353-366MHz），選擇7最為合適。

5.按[PF3]鍵，返回測試模式。再按[PF4]鍵，又進入型式設定模式。

6.按[PF6]鍵確認所選型號,這時橙色的燈亮并顯示“Wait a second…”.

設定完程序復位并進入用戶模式。

寫頻之要點：

先讀主機固件版本信息顯示：

按住[PF3]鍵，同時接通電源，則顯示固件版本信息顯示模式。而松開

[PF3]鍵后，自動進入用戶模式。

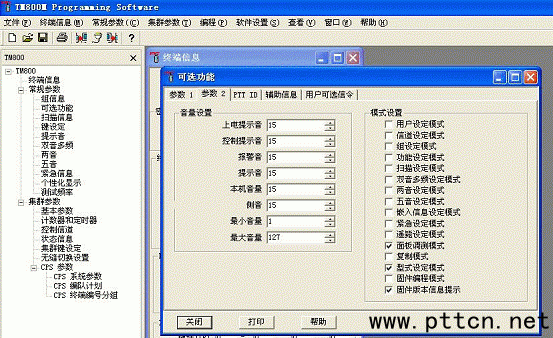

寫頻軟件需對應主機固件版本信息，同時在寫頻時將可選功能一項中

面板調試模式、型式設定模式、固件版本信息提示項打鉤，如下圖：

三、車載臺的安裝維護注意事項：

⒈TM-800U車載機功能多，各鍵操作使用也不盡相同，置頻寫入時本系統電臺應設置按鍵功能定義相同。以便操作。使本系統車載機使用方法相同。
⒉當需用車載機面板按鍵進行功能轉換時，不要同時按下兩個功能鍵，更不要同時按開機鍵+功能鍵。
⒊在安裝使用車載機時，首先要正確連接好電源，如車電為24v,請加裝標準24v轉12v開關電源變換裝置，切不可直接從車電瓶?jī)啥酥苯尤?2v電源。

⒋車載機顯示屏顯示了車載機的工作情況，如顯示不常見的字符，將影響正常工作。此時必須斷電，對系統重新復位、置頻修復。
⒌車載機的話筒上有與車載機面板相同的鍵，不鎖定話筒時，使用方法相同。
⒍對功能鍵的使用要靈活，有時可能要按住功能鍵幾秒以上，再操作其它鍵才能有效，對功能鍵的操作要多體會。
