主頁（http://www.by236.com）：安裝中繼臺天饋系統如何選擇同軸連接器？

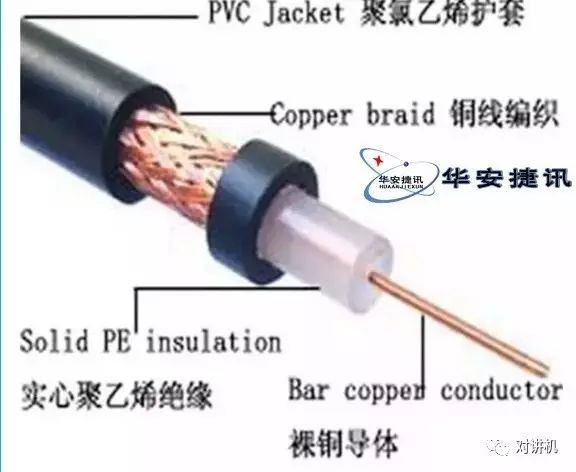

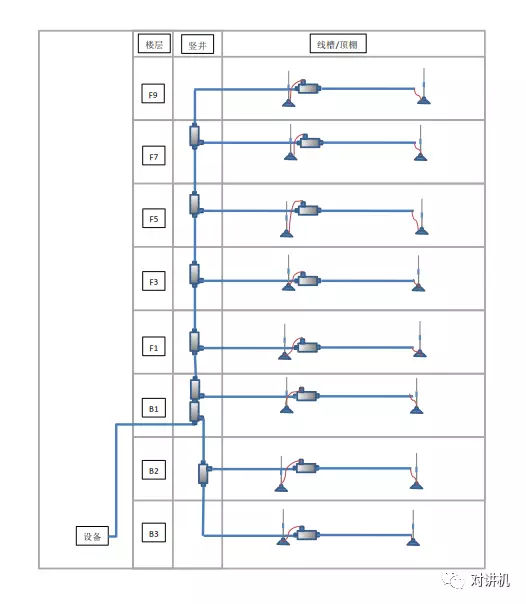

在中繼臺天饋系統中經常用到一個元器件為連接器。射頻同軸饋線的連接器通稱為射頻同軸連接器，該連接器提供通信和電子設備及類似電子設備所配用射頻傳輸線中連接射頻同軸電纜或同軸與微帶，同軸與波導之間的連接，它的插頭部分常裝在電纜端頭，插座部分常安裝在設備固定單元上，也常用于兩根射頻電纜之間的連接。今天小編就和你來聊聊安裝中繼臺天饋系統如何選擇同軸連接器;

舉例：BNC插頭和插座

插頭：具有連接機構的主動部分既螺母或卡口連接套的連接器，一般為自由連接器。

插座：與插頭相配連接的連接器，一般為固定連接器。

射頻同軸連接器按連接方式分：螺紋式連接器，卡口式連接器，推入式連接器，推入鎖緊式連接器。

如何選擇射頻同軸連接器，需要注意哪些事項？

一、接口機構型式

連接器的連接機構不只是提供方便快速的連接或分離同軸傳輸線，關鍵是提供穩定的電性能和環境保護裝置，當使用場合中沒足夠這空間來旋轉連接螺母時，應選擇非扭轉型連接機構。另外對于機框連接器，非扭轉型連接機構也是非常有用的。

二、電氣性能方面

★特性阻抗：連接器應與傳輸系統及電纜的阻抗相匹配，否則會導致系統性能下降；

★耐電壓：連接器的最高耐壓值應符臺系統使用的耐壓要求；一般來說，如果是在寬頻帶應用場合，要犧牲-些有利的寬帶阻抗匹配特性，以獲得需要的高壓額定值。

★最高工作效率。

三、電纜裝接方法及電纜類型

★電纜連接

連接器電纜裝接方法有兩種：

●焊接中心導體，梳埋編織導線的標準松緊方法仍通用，特別適用于沒特殊安裝工具場合，并便于現場維修；

●壓接中心導體，壓接編織層的夾緊方法。由于壓接方法工作效率高，端接性能可靠，且一致性好，已成為當今的通用方法。

★電纜類型

應根據各類使用電纜的特性（如軟性電纜，半剛性電纜，皺紋導體絕緣電纜，泡塑絕緣電纜）選擇臺適的連接器，一般外徑細小的電纜與小型連接器相配。

四、端接形式

連接器可用于射頻同軸電纜、印制線路板、機框抽屜式功能組件及其連接界面。

五、材料及鍍層

外殼和內導體主要是黃銅，鈹銅，錫青銅，絕緣材料主要是四氟乙烯；中心導體一般用銀或金鍍層，外殼鍍鎳或銀。SMA、SMB、SSMB、SMC外導體全部金鍍層。

射頻同軸連接器是用于傳輸射頻能量，其頻率范圍可達18GHz或更高。

基本結構包括：陽性和陰性的中性接觸件，外面介面材料，最外是接觸件，外面部分起者如同電纜外屏蔽層一樣功能：既傳輸信號，屏蔽接地。
