文/張興

隨著中國安防監控市場的長足發展，DVR板卡技術已經日臻成熟，產品的開發成本也大幅下降；與此同時，DVR板卡市場的競爭性也日趨激烈，性價比優異、功能先進成為一些廠家開拓市場的兩樣有力武器。為了適應新的市場需求，廠商們不斷地進行技術創新，研發新產品以保持市場的領先地位，而產品的更新速度隨之加快，另外，眾多廠商也把主要目標放在尋求更大的市場空間上。

目前在安防監控市場上，主要有三種不同的分辨率標準：CIF（352×288）、Half-D1（704×288）以及D1（704×576）。其中CIF為安防監控領域主流，D1是安防監控領域追求的目標。在安防監控領域很多場合需要清晰的畫質，雖然D1產品市場份額較小，但某些特殊場合如金融領域的銀行金庫、醫療等方面，這些場合對畫質的要求相對較高。因此生產D1產品的廠家也在努力挖掘這一部分市場潛力，以期擴大D1的市場總數及市場占有率。安防監控市場流行的Full-D1有基于DSP的壓縮編碼卡和基于ASIC芯片的硬件壓縮編碼卡兩種方案。TI公司的DM642芯片方案，Philips公司的PNX1501等方案屬于前者，Vweb公司的VW2005芯片，WIS的GO7007等芯片方案則屬于后者。目前國內DVR板卡市場上選用DSP方案的制造商以用TI、PHILIPS、AD等品牌的芯片居多，占據了比較大的市場,而ASIC方案的則以VWEB為主。

DM64X系列芯片
DM64X視頻處理 DSP是TI公司生產的。TI公司是DSP芯片的行業老大，它的眾多產品多年來一直在這個行業占據主導的角色，應用到了電子信息行業各個領域中。

600MHz的TI DM642芯片可以進行2路D1的實時編碼，通過加載不同的編碼算法微碼程序可以實現多種格式的壓縮編碼,比較常見的是MPEG4或者H.264等壓縮標準，應用靈活, 芯片功耗較低，產品穩定有保障。但是內部缺乏Scaler功能，視頻的不同尺寸的縮放需要軟件來實現，缺乏備硬件電路加速，預覽的場合需要耗費額外的資源來處理視頻的縮放。在處理進行D1編碼時候需要耗費一些資源來進行DeInterlace的處理。

PNX1501系列芯片
PNX1501處理能力略遜于DM642，但是有多個協處理器，因此DSP Core無需參與圖像的濾波和縮放處理，因此使用這種方案的板卡不需要顯卡具有縮放能力。PNX1501是從PNX13XX系列發展而來，PNX1501架構上使用和PNX1301相同的M3260VLIW內核， PNX13XX基礎上新增加了27條高效多媒體處理指令，使用先進的DDR技術，可以用較低的外頻得到與使用SDRAM技術相同的數據吞吐率，主要改進了視頻輸入處理器和內置圖像縮放和濾波協處理器，視頻輸入處理器支持格式轉換和濾波處理，支持兩路視頻輸入，圖像縮放和濾波協處理器發展到6-Tap的64相濾波器，可以獲得更好的圖像縮放效果，無論全屏顯示還是縮小到小畫面，都具有良好的視覺效果。具有去交錯(De-Interlace)功能，它完成D1壓縮的重要功能，不需要額外的開銷就可以完成。它處理的好壞直接影響圖像質量。支持PCI2.1標準的總線數據吞吐峰值只有 133Mbyte/s，芯片內置協處理器使得圖像預覽的時候在多路的情況下PCI總線數據吞吐率固定在39MByte/s以下(1024×768×2×25Byte/s)，若不使用內置協處理器縮放的話，隨著路數的增多，PCI數據傳輸就會力不從心。

VW2005
Vweb方案中的壓縮算法是由芯片商提供，提供多種壓縮編碼標準：MPEG1、MPEG2、MPEG4。VW2005芯片是Vweb公司開發的實時MPEG-4音視頻編碼芯片。該芯片將未壓縮數字視頻信號壓縮為MPEG-1/2/4視頻格式，將兩路獨立通道的I2S數字音頻信號壓縮為MPEG-1/2、MP3、AAC或AC3音頻格式。其具有Host和PCI接口，既可以輸出用于網絡領域的TS傳輸流，也可以輸出用于存儲的PS程序流，體積小、處理能力強，能讓研發人員進行自主開發。采用VW2005的方案可以搭配PHILIPS的SAA7130，硬件視頻縮放可由7130完成，由于是硬編碼，輸出碼率可以很大動態范圍，這方面較DSP方案有一定優勢。

廠家根據市場的各種需求采用上述不同方案，這些方案也有不同的市場定位和有各自的特點。

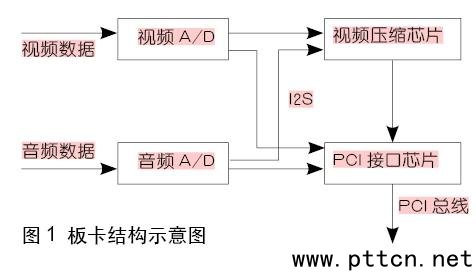

本文以采用VW2005視頻壓縮芯片為例概述D1板卡功能構成。板卡由4片視頻A/D芯片、4片音頻A/D芯片、4片MPEG4編解碼芯片、一片橋芯片（采用HINT公司的HB1）組成。A／D芯片、MPEG-4編解碼芯片完成4路攝像頭的輸入模數轉換以及MPEG-4視頻數據流的壓縮，它輸出多種壓縮編碼格式的視頻壓縮編碼卡，針對系統開發商進行單路和多路視頻開發的PCI視頻卡，其具有低CPU占用率、多路實時顯示、支持報警輸入輸出等特點。板卡為4路D1清晰度(PAL：704×576，NTSC：704×480) 壓縮編碼卡，支持MPEG-4、MPEG-2、MPEG-1壓縮格式，每路參數都獨立可調，音、視頻實時壓縮。
板卡主要模塊的功能：
