主頁（http://www.by236.com）：統一媒體平臺中間件的特點及應用 面對在監控領域越來越多的監控前端產品，工程商和終端用戶選擇怎樣的視頻監控管理平臺才能將大量的攝像機及視頻的錄像進行更好的管理。本文通過對視頻監控管理平臺統一媒體平臺中間件的技術原理、特點及應用分析，希望能給工程商及終端用戶一些參考。 當前國內國外都存在不同程度的安防產品同質化現象，其中比較明顯的就是不少廠商都把研發和生產的重點聚焦在攝像機產品上。不可否認，安防視頻監控的攝像機出貨量大、應用廣泛，就像人類的眼睛一樣是獲得視頻信息的最直接來源。然而，隨著越來越多的攝像機應用起來以后，用什么樣的設備才能把大量的攝像機及視頻的錄像管理起來呢？答案是，視頻監控的管理平臺產品。如果說攝像機是安防監控系統的眼睛，那么管理平臺產品則像是安防系統的中樞神經和大腦，能否將平臺這個“大腦”管理好，直接決定了安防系統的整體架構水平。 市場及產品現狀 第一階段，以模擬視頻切換矩陣為代表產品的模擬監控技術，通過矩陣實現多個模擬攝像機的連接管理，然后向電視墻輸出。這一時期的平臺功能相對簡單，業務較少，強調模擬視頻的切換控制，且不具備平臺意義上的系統管理功能，屬于平臺產品的機械階段。 第二階段，數字模擬相結合的監控技術，典型的小容量產品是DVR產品。一臺DVR可實現十幾路或幾十路模擬視頻的接入，同時可以輸出幾路到電視墻，或者通過網絡進行遠程傳輸。DVR的優勢是非常簡單方便，其缺陷是容量較小，通常只有16路或32路，不適合中大容量的組網，對于平臺來說功能尚少。DVR的互聯互通、硬盤的可靠性等方面是一些從根本上難以解決的缺陷。 第三階段，數字監控平臺，比較有代表性的產品是開發一些基于PC Server的管理軟件，既可以管理視頻服務器（DVS）又可以接入一些主流的DVR，容量可以達到幾十路到幾千路。這種數字的管理平臺把原來模擬的監控視頻信號轉成IP化的數字信號，實際上利用了互聯網等成熟的IT技術把監控的網絡和應用豐富化，從而實現了真正意義上的平臺管理。 以上是一些常見的平臺產品，都曾作為主流的產品在不同的技術發展時期不同項目應用中發揮了巨大的作用。不過不同的產品也存在著不同的應用限制： ·模擬矩陣：僅能接入模擬系統，不適合大規模組網的需要，處于市場淘汰階段： ·DVR小系統：單系統僅管理32路以下的監控錄像，屬于有限的小平臺管理； ·基于PC服務器的監控平臺：性能弱，穩定性差，難于滿足視頻監控高可靠的應用需要。且單個PC管理容量很少，多個PC的堆疊會造成組網困難，設備占用體積龐大，維護不方便。此外，不同開發商的PC平臺的產品接口差異大，很難形成互連互通。 由此可見，監控平臺正經歷著由模擬到數字的過程，雖然在這個過程中，難免會出現一些設計上的瓶頸或是技術上的壁壘，但大勢所趨，數字化平臺終將取代模擬設備。 統一媒體平臺的技術原理

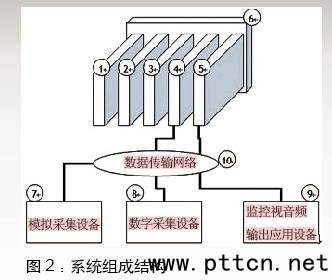

中星電子的SMF平臺中間件產品，將通訊行業的成熟技術引領到安防領域。 首先，從產品的定位看：所謂中間件，就是聯系設備和用戶業務的中間產品，簡單地說中間件就是半成品，這種半成品可根據業務的需要來進行定制開發，以滿足多種行業、多種業務應用變化的需要。由于安防行業應用復雜、業務種類多，需要多個廠商、集成商的合作，所以定位于中間件，正是想把多種復雜應用的共同技術特性抽象出來，形成一個穩定可靠的基礎平臺。在穩定的基礎平臺上再增加業務模塊，將變得非常靈活。當前SMF的功能涵蓋了視頻的傳輸、管理、業務和定制開發的接口。通過對監控共性業務的高度抽象，這個平臺中間件產品完美地解決了平臺大容量的可靠性與安防業務的復雜性等問題。 其次，從產品的組成來看：SMF平臺中間件產品主要由管理平臺模塊、視頻流轉發模塊、錄像存儲模塊、數字視頻接入模塊、模擬視頻接入模塊、模擬視頻采集設備、數字視頻采集設備、監控視音頻輸出應用設備、數據傳輸網絡組成（參見圖2）。
①管理平臺模塊：主要實現監控管理平臺的設備管理、用戶管理等功能，由基于X86的硬件板卡和基于ARM的嵌入式硬件平臺實現。整個監控管理平臺中，所有要接入的模擬視頻和數字視頻設備要向管理平臺模塊進行注冊、建立連接、接受控制及返回控制結果等。管理平臺模塊根據硬件的性能可進行多級的級聯或者負荷分擔，以滿足高可靠性的要求和大容量的要求。 ②視頻流轉發模塊：負責進行視頻監控系統的視音頻數據流的網絡報文單組播轉換和復制分發，主要完成網絡單播數據報文的一路數據復制分發為多路數據，單播數據報文轉換成組播報文或者組播報文轉換成單播報文。視頻流轉發模塊根據業務的容量可采用硬件網絡處理芯片如Intel2400和FPGA結合驅動軟件共同實現。 ③錄像存儲模塊：負責將視頻監控的視音頻數據進行存儲，主要完成數據報文對于存儲設備如磁盤陣列、大容量硬盤等設備的寫入。錄像存儲模塊采用的協議支持網絡存儲協議NAS、直接存儲協議DAS、專業存儲網絡SAN等不同方式。
|
