主頁（http://www.by236.com）：基于校園網的數字視頻監控系統設計
高校作為社會的一個重要組成部分，安全穩定與否直接關系到社會的穩定，校園安全防范單靠人防、物防已經不能滿足高校快速發展的需要，為了確保校園安全，提高安全防范的管理水平，必須建立校園監控系統。隨著計算機技術與網絡技術的發展，監控系統正朝著視頻的數字化、監控系統的網絡化和管理的智能化方向發展，遠程異地監控已成為可能。充分利用校園網資源，建立基于校園網數字監控系統可以大大減少建設工作量，提高系統使用的方便性，做到實時監視可視區域，快速控制現場，減少各類案件的發生，便于管理者及時應對、處理突發事件。 1 系統設計思想
建立校園安全防范監控系統，在滿足安全防范需要的同時，必須充分利用學校的現有資源，從而提高資源的利用率，降低建設成本。 1.1 系統設計方向
校園面積大、治安環境錯綜復雜、為了加強學校安全防范整體力量，有效保護學校財產安全，監控公共場合秩序，維護公共安全，必須建立一個既有利于大家生活、學習，又能夠對校園安全進行實時監控的校園安全防范監控系統。教育部校園網工程使得高校利用校園局域網絡構建一個大容量、高質量、監控方式靈活、可靠性高和具有易于擴展的校園網數字監控系統成為可能。基于網絡的數字監控系統：一是能利用現有校園局域網進行圖像的傳輸，降低系統建設成本；二是適合跨校區遠程實時傳輸，在信號傳輸中，數字信號抗干擾能力強，不易受傳輸線路信號衰減的影響；三是便于靈活增減監控點。 2.2 系統設計目標
利用學校已有校園網資源，采用智能化、網絡化和信息化等技術手段，滿足系統的實用性、先進性、開放性、安全性和經濟性的要求，真正實現信息共享、資源共享的科學管理目標；以多元信息采集、傳輸、監控、記錄、管理以及一體化集成等高新技術，構建安全防范監控系統。 2.3 系統覆蓋范圍
數字監控系統是對校園的全方位監控，一是對學校教學樓、實驗樓、計算機樓、體育館、圖書館、停車場、學生宿舍樓、行政樓的出入口和重點防火、防盜部位安裝攝像機；二是對學生經常性集中的場所如食堂、運動場所、廣場安裝攝像機；三是對學校主干道、各大門口和家屬區各樓出口安裝攝像機；四是對南校區大門、宿舍樓、綜合樓、主要路口安裝攝像機。 3 系統設計總體方案

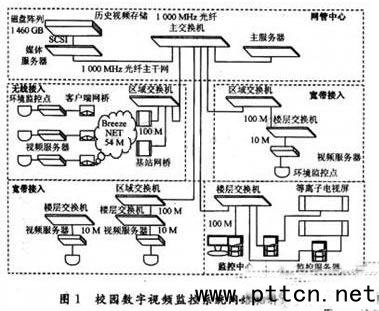

以校園網資源作為監控信息的傳送與管理平臺，將分散在校園各個建筑物的視頻監控單元網絡在一起，并且利用媒體服務器、計算機系統等設備對監控單元所提供的視頻進行管理、對監控環境進行跟蹤監視。基于校園網的數字視頻監控系統主要由：媒體服務器、存儲監控數字視頻信息的磁盤陣列、數字視頻管理與播放軟件、專用VLAN、視頻服務器、環境監控點視頻采集系統、監控中心服務器與顯示屏、報警系統等部分組成。其系統網絡拓撲結構見圖1。
通過環境監控點攝像機獲取環境視頻信號，視頻服務器將視頻信號轉換成數字視頻信號本地儲存并通過校園網及時傳送到設在網絡中心的媒體服務器，媒體服務器對數字視頻信息進行管理，并存儲在磁盤陣列上，監控中的監控服務器從媒體服務器上獲取數字視頻信息并以多畫面的形式在電視屏幕或顯示器上即時播放，對需要跟蹤的監控點，通過監控服務器與該點視頻服務器建立直接連接，對云臺和攝像機進行跟蹤控制和數字視頻播放。
4 系統功能與實現
基于校園網的數字視頻監控系統無需為監控系統建設專門的信號傳送網絡，信號傳輸主要通過校園網，安裝運行后，能夠在監控中心實時顯示所有10～18個環境監控點場景的視頻，監視效果完全能滿足要求。同時在監控中心通過發出指令控制前端設備，使得安裝在室外的一體化高速智能球攝像機，可任意迅速定位及連續追蹤掃描，實現真正意義上的全方位、無盲點監視。系統在對目標范圍實時監控的同時，可對圖像進行數字化壓縮及前后端混合式存儲；如果需要還可以根據報警信號的發生自動的實時記錄現場情況，事后可從系統數據中查詢相應的資料。跨校區遠程實時監控，擁有訪問權限的用戶可以通過校園網，在本地安裝了監控軟件的計算機上，觀看所管轄防區的監控畫面并進行控制。監控系統擴展僅需增加云臺、攝像頭和視頻服務器，無需對整個系統設備進行更換或擴展。在日常維護和使用校園網數字安防監控系統時，一旦出現問題，用戶只需對局部進行更換或者維修，能保證長期不間斷使用。 本系統設計從校園實際出發，采用成熟、先進的技術和設備，較好地滿足了校園安全防范、安全管理中的宏觀動態監控、微觀取證等工作需求，通過校園網數字監控系統不僅可以保障學校財產、師生的人身安全以及家庭財產安全不受侵犯，同時也將校園人防、物防、技防有機結合形成立體式的防控體系，使學校的高效管理和安全保衛工作上新臺階。 4.1 網管中心設計
網管中心設于學校信息中心內。網管中心增加媒體服務器、磁盤陣列和網絡視頻管理軟件。媒體服務器占用1U機架和1個主交換機1 000 Mb／s端口；磁盤陣列占用4U機架，安裝10塊146 GB硬盤，提供1 460 GB硬盤空間；媒體服務器采用IBMx336；磁盤陣列選擇IBM ESP400，它采用UItra320SCSI技術，擁有14個超簿HDD槽位，可以容納最大2 TB的存儲量，為了提高可靠性，EXP400支持HDD和自身風扇的PFA(預測性故障分析)；EXP400有內置的LED指示器，能夠預先對故障、溫度超標和其他異常發出警告。 媒體服務器連接到1 000 Mb／s校園局域網主交換機的端口上，可充分利用網絡數據帶寬，以保證多路高清晰(D1格式)數字視頻圖像的并發傳輸，需占用1個主交換機端口。磁盤陣列通過SCSI接口與媒體服務器相連，為多路實時視頻數據存儲提供便捷條件，可提供1 460 GB的存儲空間；視頻瀏覽方式采用D1模式，分辨率704×576，視頻圖像存儲采用MPEG-4標準，每小時每路視頻須保存200 MB的數據，為了節省存儲空間，可采用移動偵測方式進行數據存儲，剔除靜止畫面。 4.2 監控中心設計
