主頁（http://www.by236.com）：CCD攝像機的基礎知識(上)(2) 但在有些應用場合，可能出現當鏡頭對焦環調整到極限位置時，仍不能使圖像清晰。在這種情況下，首先須確認鏡頭的接口是否正確，如果確認無誤，就需要對攝像機的后焦距進行調整。 a、定焦鏡頭后焦距的調整 ·第一步：將鏡頭正確安裝到攝像機上; ·第二步：打開攝像機自動電子快門開關，將鏡頭光圈開到最大，并把對焦環旋至無限遠處; ·第三步：對準拍攝一個20m以外的物體; ·第四步：將攝像機前端用于固定后焦調節環的內六角螺釘旋松，并旋轉后焦調節環(對沒有后焦調節環的攝像機則直接旋轉鏡頭而帶動其內置的后焦環)，直至畫面最清晰為止; ·第五步：重新旋緊內六角螺釘。 b、變焦鏡頭后焦距的調整 在絕大多數攝像機配接電動變焦鏡頭的應用場合，往往都需要對攝像機的后焦距進行調整。其后焦距調整的步驟如下： ·第一、二、三步同定焦鏡頭的調整; ·第四步：用鏡頭控制器調整鏡頭的變焦，將景物推至最遠，即望遠狀態; ·第五步：用鏡頭控制器調整鏡頭的變焦，將景物拉至最近，即廣角狀態; ·第六步：將攝像機前端用于固定后焦調節環的內六角螺釘旋松，并旋轉后焦調節環(對沒有后焦調節環的攝像機則直接旋轉鏡頭而帶動其內置的后焦環)直至畫面最清晰為止; ·第七步：重新將鏡頭推至望遠狀態，看第四步拍攝的物體是否仍清晰，如不清晰再重更第四、五、六步驟，直至景物在鏡頭變焦過程中始終清晰為止; ·第八步：最后旋緊內六角螺釘。 彩色CCD攝像機的調整 彩色CCD攝像機主要有白、黑平衡以及相應調整和色溫調整等，下面分別介紹。 白平衡(White Balance)的調整 由光源的色溫概念中知，同一光源在不同的色溫下，或不同的光源在同一色溫下，人眼感覺其照射的白色物體的顏色會有差異。如同一房間內同時開啟日光燈及白熾燈照明，人眼會感覺日光燈照射的白色墻壁偏藍，而白熾燈照射的白色墻壁偏紅。由此可知，彩色攝像機在不同的環境色溫下，對白色墻壁應正確地重現白色，因此需要進行白平衡調整。所以，白平衡直接影響重現圖像的彩色效果。當攝像機的白平衡設置不當時，重現圖像就會出現偏色現象，特別是會使原本不帶色彩的景物(如白色的墻壁等)也著上了顏色。 1、什么是白平衡? 由于彩色攝像機需輸出有“彩色”的視頻信號，而這個“彩色”是用亮度、色調、飽和度來描述的，其中亮度用來表示某彩色光的明亮程度，色調反映顏色的種類，飽和度是指顏色的純度或顏色的深淺程度。一般把色調和飽和度通稱為色度，因此色度表示顏色的類別與深淺程度，它與亮度一起描述“彩色”。 自然界中常見的各種顏色光，都可由紅、綠、藍三種顏色光按不同比例相配而成，而絕大多數顏色光也可以分解成紅、綠、藍三種色光。在理想情況下， 彩色CCD攝像機的紅、綠、藍三條等效光路得到的光能量是相等的，所以攝像機輸出的紅、綠、藍信號電壓也是相等的，從而使標準彩色監視器能重現彩色攝像機所攝的純白色的景物。因此，人們把拍攝白色物體時攝像機輸出的紅、綠、藍三基色信號電壓相等(即UR=UG=UB)的現象，稱為白平衡。 由于顯像管只有得到三個幅度相同的基色電壓時，才能顯示出標準白色。因此，在拍攝同一白色景物的情況下，當光源的色溫變化時必須設法保持攝像機輸出的三個基色信號電壓幅度相等。通常，在光源色溫變化時，人們用調節紅、綠、藍三路增益的方法來維持UR=UG=UB的關系。這種調節就叫做白平衡調節或白平衡調整。 一般，白平衡的調整是在一定范圍內進行的，當光源色溫的變化范圍較大時，單靠調整基色信號的增益可能仍達不到理想的效果。在這種情況下，就要通過使用色溫校正片來改變一下入射到CCD圖像傳感器的光的光譜特性。廣播級的彩色攝像機一般都配有高中低三檔色溫校正片，而在電視監控系統中所用的攝像機一般都不配備色溫校正片。 值得指出的是，攝像機的白平衡性能表現為被攝景物在監視器上的色彩還原，因此監視器本身不能偏色，否則就無法判定攝像機偏色。為此，可使用視頻信號測試光碟，向監視器輸出一個白場信號，再觀察熒屏的白色是否偏色。 2、自動白平衡(Auto White Balance簡稱AWB)調整 白平衡的調整是在攝像機中的處理放大器中進行的，因而可通過調整紅、藍路信號放大器的增益，使紅、綠、藍三路信號滿足UR=UG=UB的關系，即可完成白平衡的調整。其調整要求是：在任何光源下，在拍攝圖像之前，首先要拍攝一個標準的白色目標(通常為標準白平衡測試卡)，再調節各路放大器增益使之達到白平衡標準，然后才能正式拍攝其他圖像。因此，當照射光源的色溫變化時，必須重新調整白平衡。 在實際的電視監控系統的應用中，攝像機通常都是長時間地工作，甚至是24h連續工作，光源色溫及電路參數(尤其是在室外應用時)都會發生一定的變化，因而要多次進行手動白平衡的調整是不現實的。所以，現行彩色攝像機幾乎百分之百地應用了自動白平衡調整技術。 自動白平衡調整通常有兩種處理方法： a、將處理放大器輸出的紅、綠、藍三基色信號送入白平衡電路，分別經白平衡窗口(也稱為白平衡門)脈沖取樣后加以整流，以得到平均直流電平，再將紅路和藍路的平均電平分別與綠路的平均電平進行比較。以綠路電平為基準，將所得的誤差電壓放大后送回處理放大器的增益控制級，從而改變紅、藍兩路的增益，使其輸出信號電平與綠路信號電平相等，以實現白平衡。這種處理方法的原理如圖3所示。

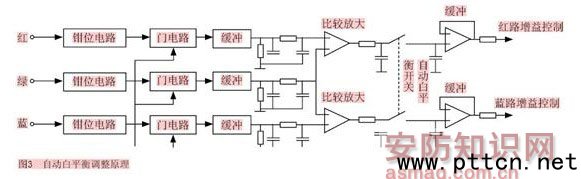

 當白平衡調整完畢，自動白平衡電路應斷開。此時的誤差電壓應保持不變，并控制著增益控制級以維持白平衡。 誤差電壓的保持方式分為模擬和數字兩種： 誤差電壓的模擬保持方式是，將誤差電壓存儲在電容器上(圖1中的電容器C)。這個電容器的絕緣電阻應當盡可能地高，其4h內記憶電平的變化要小于1%，因此與電容C并聯的等效電阻至少要大于105MΩ。這就要求C后面的運算放大器應是高輸入阻抗型的，其差模輸入電阻應大于106MΩ以上。
|
