主頁（http://www.by236.com）：網絡視頻監控系統在航天場所的應用(2)

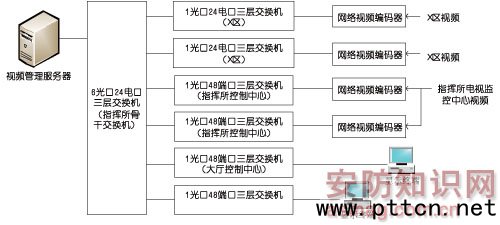

　　系統前端模擬攝像機采集的模擬視頻信息作為網絡視頻監控視頻源，通過網絡視頻服務器實現視頻信號的模/數轉換及壓縮。為充分實現網絡視頻信號的傳輸與共享，將視頻信息源按照每路占用帶寬需大于4Mbit/s的標準，故在指揮所大廳搭建一套獨立的千兆局域網，主控中心配置四光口千兆三層48端口交換機和1光口千兆三層48端口交換機作為接入骨干交換機，下設一光口48端口交換機分別配置于指揮所大廳，并與骨干交換機相連，該局域網覆蓋指揮所大廳、電視監控室、樓內各系統工作間等，剩余1光口用于后續與總部指揮中心監視系統對接。(如圖5所示)

　　 外景實況電視系統設計

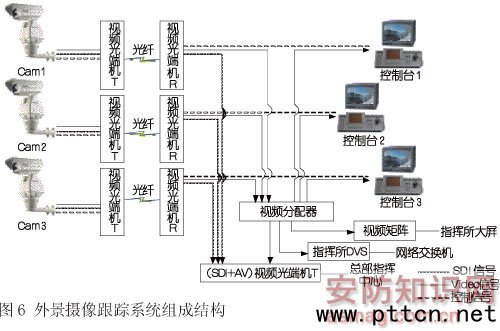

　　外景攝像跟蹤系統由前端視頻采集、遠端控制、信息傳輸等組成。主要對起飛和飛行過程的宏偉場景進行高質量畫面跟蹤拍攝，并不失真地傳送于指揮所和總部指揮中心。為滿足跟蹤拍攝要求，設三套獨立跟蹤系統，三點分別設于距離發射架300米以內，具體位置待定。(如圖6所示)

　　1、系統前端采集

　　為使采集系統能在室外環境狀態下穩定跟蹤，前端設備要求采用小型化、高分辨率、高增益廣播級攝像機;高標準長焦變焦鏡頭;承重7Kg以上齒輪咬合緊密的變速云臺，以保證在遠距離拍攝時的清晰優質畫面及穩定跟蹤。

　　2、系統控制

　　因三個獨立跟蹤攝像點需同時跟蹤拍攝，故系統終端需對應配備三個獨立控制器及顯示器。控制器要求控制手柄靈活，穩定歸位性能可靠，能遠距離控制云臺上、下、左、右，鏡頭光圈、焦距、聚焦。
