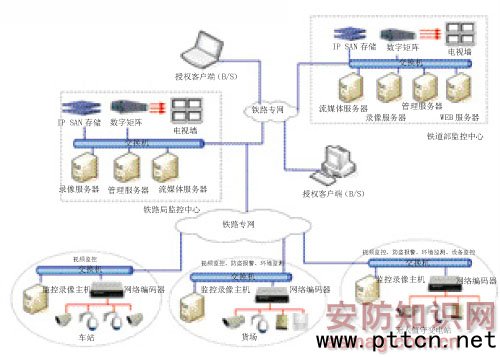

主頁（http://www.by236.com）：數字視頻監控系統在“平安鐵路”中的應用 【中國集群通信網】案例分析 去年春運期間，由于雪災襲擊了南方大部分地區鐵路大動脈，造成部分地區電網中斷，大量旅客滯留。鐵路通信某公司接到鐵道部命令后，共將7個鐵路局共計20個大型客運站的視頻圖像接入鐵道部調度指揮中心。在鐵道部調度大廳內，工作人員通過各大客運站視頻圖像指揮調度，構建了一套完善的視頻監控系統。 這套視頻監控系統，在今年春運中發揮了作用，也為鐵路抗雪災保春運作出了貢獻。但是這套系統功能相對簡單，不夠全面，只局限于視頻監控、客運監控，功能還不夠完善，而且相對于鐵路系統本身大量復雜的需求，此系統也不能很好的滿足需求。 多級聯網數字視頻監控系統能更好的滿足鐵路系統幾乎所有的需求，滿足鐵道部提出的“和諧鐵路”的建設思想。真正做到實時全面了解現場情況，決策于千里之外。利用鐵路現有的網絡條件，建設數字視頻監控調度多級聯網系統。根據鐵路監控點分散、難以管理等實際情況，鐵路數字視頻監控系統采用嵌入式網絡視頻服務器，利用鐵路系統現有的計算機網絡構建一套多級聯網系統，各級監控中心和各級領導在調度指揮中心或者當地機務段實現對全部監控現場(道口、貨場和沿線變電站)的監控，大大減輕日常人員巡視的工作量，便于及時發現危險隱患。在有突發事件發生時，可以及時做出相應的處理、指揮和調度。 系統架構 鐵路數字視頻監控系統完全基于鐵路專網，采用了先進的網絡化系統架構，所有信號都以數字信號在鐵路專網中傳輸，整套系統由三級監控中心組成：車站、貨場、無人值守變電站為三級監控中心、鐵路局為二級監控中心、鐵道部為一級監控中心。分層組網，結構靈活。多級聯網、多用戶輕松實現共享。下面就各級監控中心的具體系統配置分別加以說明。 車站、貨場、無人值守變電站三級監控中心 根據實際需求在監控前端安裝監控攝像機，配置網絡視頻編碼器完成模擬信號到網絡視頻信號的處理，并配置一臺監控錄像主機。根據每個監控中心的具體需要，保證有足夠的上行帶寬接入。車站，以視頻監控為主。主要是對候車大廳、車站廣場、重要道口、路口的人流、車流進行24小時的監控。車站監控中心布線相對方便，可采用LAN方式接入;貨場和鐵路沿線變電站，距離較遠，布線相對復雜，可以考慮采用無線傳輸方式，和鐵路局監控中心通信。 鐵路局監控中心 在鐵路局監控中心，通過一套網絡監控平臺軟件集中顯示、監控、管理、存儲前端所轄車站、貨場、沿線無人/少人值守變電站的所有視頻、報警、數據信息。通過LAN方式或者無線傳輸方式與車站、貨場、無人值守變電站三級監控中心通信，進行音視頻、數據等信號的傳輸，同時通過鐵路專網和鐵道部監控中心聯網，把三級監控中心采集到的所有信號實時的傳輸到鐵道部監控中心，能夠滿足鐵道部應急指揮或業務需要隨時調用相關的視頻信息。 鐵道部監控中心a 鐵道部監控中心為一級監控中心，通過鐵路專網這個平臺，對聯網的所有鐵路局監控中心進行統一的控制和管理。經過授權的客戶端可以通過C/S或者B/S模式對前端個監控點進行瀏覽和控制。 設備配置 基于上述系統架構，需要對各級監控中心做如下配置。 三級監控中心 車站、貨場、鐵路沿線變電站以網絡視頻編碼器為核心，前端安裝各種攝像機，再配置一臺監控錄像主機，對前端設備進行管理和控制，完成錄像存儲功能。 貨物的堆存、轉移、防盜、防火等使得貨場內的安防監控工作顯得尤為重要。因此，貨場現場安裝各種監控探頭以及各種報警探測器，完成視頻監控和防盜報警功能。針對一些特殊貨物對貨場的存放環境要求比較高，我們還在貨場專門配置了環境監測設備，對貨場的溫濕度等數據實時傳送給監控中心。 在變電站監控中心，也需要配置相應的環境監測設備，實現對鐵路沿線無人或少人值守變電站的綜合監控、集中管理，對無人值守變電站的圖像、環境、設備運行狀態、門禁、周界防范等進行有效的監控和管理，做到對無人或少人值守變電站所有狀況了如指掌，大幅度提高了對前端監控的實時性、有效性、便利性，降低了人員及管理成本。 鐵路局監控中心 在鐵路局監控中心，配置管理服務器、錄像服務器、流媒體服務器、數字矩陣和IP SAN存儲設備。通過一套網絡監控平臺軟件集中管理、監控、存儲、顯示前端所轄車站、貨場、沿線無人/少人值守變電站的所有視頻、報警、數據信息。 局領導和相關處室可利用現有的網絡環境和設備建立分控終端。在調度所和集控站也可方便地建立數個監控終端。這些監控終端不用再另外添加PC機和鋪設視頻/控制電纜，利用IE瀏覽器就可在辦公室內監控轄區內的車站，道口和貨場等不同地點。
鐵道部監控中心 鐵道部監控中心配置基本和鐵路局監控中心相同，所不同的是，鐵道部中心能夠隨時掌控聯網鐵路所有視頻、報警和數據信息。同時，鐵道部監控中心具有最高權限，將數字視頻監控系統集成到鐵路部門已有的業務或管理系統中，使得鐵路相關部門更多人員共享視頻、報警以及數據信息，為各部門的業務流程、管理提供更多便捷和增值服務，充分發揮多級聯網視頻系統的優勢和作用。 系統特色 ·系統可以靈活的讓管理人員和相關領導通過IE瀏覽器隨時察看前端各車站的實時狀況，并通過雙向語音功能，對前端各車站進行指揮調度; ·系統可以處理大量綜合報警信息，一旦捕獲到異常信號，系統能自動報警，上傳報警信息并具備報警聯動視頻、報警聯動錄像功能; ·系統可以分權限管理，可以設置多級權限; ·鐵路貨場范圍較廣，需要隨時監控貨場安全保衛情況。并對一些存放要求比較高的貨物的貨場進行溫度、濕度等指標的實時監測; ·對鐵路沿線的無人值守變電站和照明等重要配電設備集中監控，及時了解設備運行情況; ·利用電子地圖功能，全面直觀地反映鐵路沿線的運營狀況; ·系統具備強大的接入能力，以實現大規模、大范圍的監控點覆蓋;
|
