手持電臺天線也就是個人使用手持對講機的天線，常見的有橡膠天線和拉桿天線兩大類。根據天線的形式，橡膠天線又有l(wèi)/4波長橡膠天線和螺旋橡膠天線兩種。今天我們先來說說兩種橡膠天線。

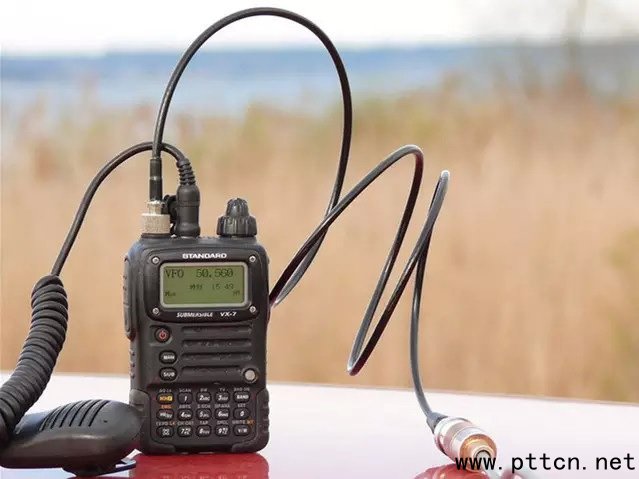

l/4波長橡膠天線

l/4波長橡膠天線相對一般螺旋天線有效率高的優點，因?yàn)楦鶕?jù)天線原理，l/4波長的導體加上機殼人體、大地的反射鏡像構成半波振子，達到自然諧振，具有較高的輻射效率，這類天線一般輻射體比較細長。手持對講機天線中l(wèi)/4波長天線的實際輻射效率要優于縮短型的螺旋天線。

波長橡膠天線

兩種橡膠天線對比

曾經有人做過一個簡單的對比試驗：用同一臺手持電臺固定位置，先后使用l/4波長橡膠天線和橡膠螺旋天線，在一定距離外固定位置使用場強儀測定場強，結果l/4波長橡膠天線有明顯的優勢。

不過l/4波長天線也有它的局限性，與螺旋橡膠天線相比它的長度較長。所謂l/4波長天線它的天線長度為通信頻率波長的l/4（實際制作中還要根據縮短因子修正）。144MHz業余頻段的l/4波長天線長度達到將近半米，使用這樣的手持機橡膠天線顯然是不適合的，所以這種類型天線一般應用于430MHz及更高的業余頻段。

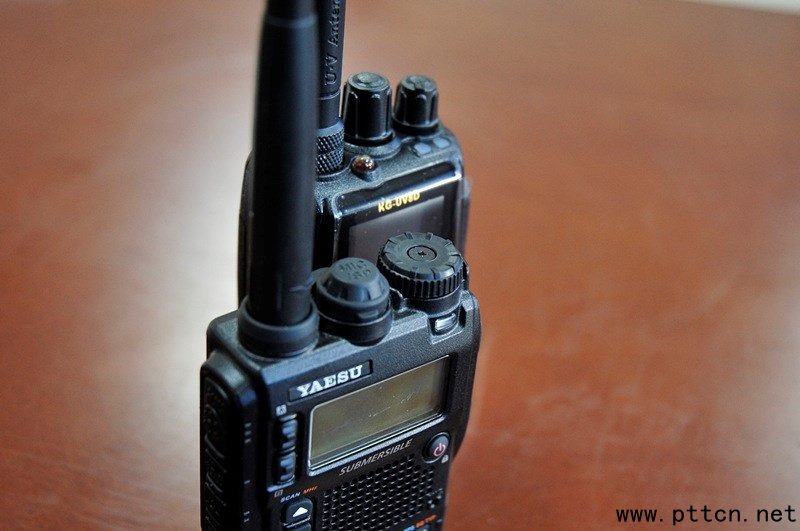

螺旋橡膠天線

螺旋橡膠天線也有多種形式，總體螺旋橡膠天線根據需要可以縮短天線的尺寸，所以天線長度可以做得比較短，外觀比較漂亮。螺旋橡膠天線的輻射效率一般與其縮短率和結構形式有關，通常較長的天線發射效率比較高。144MHz業余頻段的橡膠天線大部分采用螺旋的結構，這樣可以有效的控制天線的長度。430MHz業余頻段也有各種形式的螺旋橡膠天線，都是以尺寸短小見長，這個頻段多數對講機標配的都是螺旋橡膠天線。
