適用于森林防火的數字同播對講系統 RA-450(2)

時間：2014-01-24　來源：中國集群通信網　作者：北京賽普樂科技有限責　點擊：次

主頁（http://www.by236.com）：適用于森林防火的數字同播對講系統 RA-450(2)

RA-450數字同頻同播信道機 數字同頻同播快速部署系統

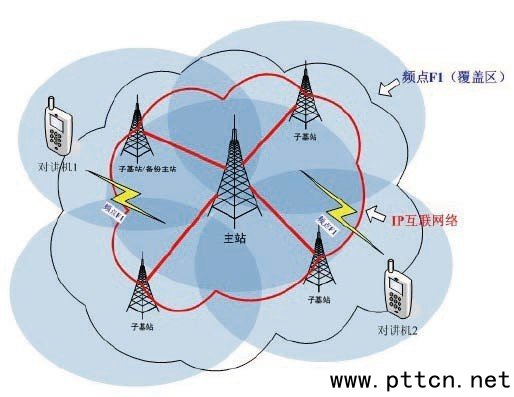

同頻同播系統中的全部基站(包括主站、備份主站和子基站)都使用相同的頻率，組建了一個巨大的同頻“轉信臺站”，可以支持多達1000個以上的基站互聯覆蓋非常廣闊的區域。

可以采用層疊網絡的方式組成多層級系統，不僅容易組建區域級、地市級的網絡，更可組建省級、國家級的大型網絡，這些基站之間僅需要IP鏈路或無線鏈路即可互聯。在實際工程案例中，通過層疊方式，一個超過100個基站的客戶同頻同播網絡已經在順利、高效地運行。

技術優勢

全網無縫漫游和切換，不掉話，不脫網，通信質量好

該系統采用了同頻同播技術體系，無論用戶采用模擬對講機還是數字對講機進行呼叫，都實現了在全網范圍內采用同一對頻點進行雙向通信的同播網絡。

在傳統的異頻多站數字對講機網絡中，終端為了實現切換(基站覆蓋區域的轉換)和漫游(尋找呼叫組中的全部用戶)功能，需要在各基站不同頻點之間不停地掃描，尋找最好“使用”的基站。但這個掃描工作并不是不間斷地實時運行的，這就帶來了一個問題：終端會因?yàn)樵谇袚Q時的掃描和驗證，導致在相當?shù)囊欢螘r(shí)間段內被系統“丟失”了，從而造成了呼叫中斷、無法入網等故障，這個現象在城區等頻繁切換的區域內會經常出現，且無法避免。

而該系統采用了同播技術體系，終端在任何時候任何地點都采用同一個頻率通信，因而總能夠持續順利地發送和接收，不脫網、不掉話，在全網范圍內都能夠無縫漫游和切換，保證良好的通信質量。

并且，該同播系統借助于軟件無線電技術和先進的DSP算法、高精度的多種同步體系，終端接收強度采取矢量加強，從而能夠提供真正無縫的全網漫游和切換，始終保證高質量通信。

全I(xiàn)P互聯，鏈路成本低，維護簡單，擴展容易

全網采用IP互聯技術構成，結構簡單，使用客戶既有的IP網絡即可構建數字同頻同播系統。每個基站可采用IP鏈路互聯，大大節省了鏈路成本，同時基站也支持微波、UHF/VHF無線、同軸和E1等傳統鏈路。當需要擴展網絡時，只需將基站信道機直接接入同播網的IP網絡內，立即就能完成部署。

各基站接入的方式遵循標準的IP聯網方式，這意味著各種網絡結構，包括樹形、環形、星形和混合型IP網絡都適用于該數字同頻同播系統，IP網絡提供的多重路由功能也大大增加了網絡的可靠性。并且，基站所需要的IP帶寬很低，每個基站的收發僅需100kbps(模擬對講模式)/50kbps(數字對講模式)，為客戶節約大量鏈路租用成本。

分集接收，通信距離擴大

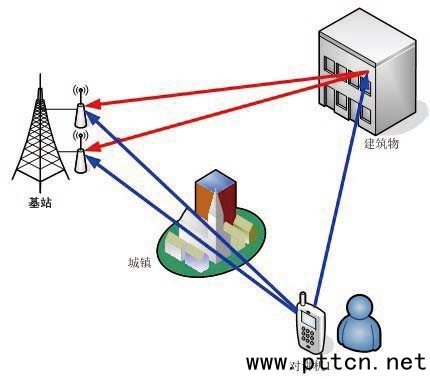

每個基站都可以采用2分集接收方式，配合先進的“軟件無線電”和“軟件分集接收”技術，提高了3db的接收靈敏度，并且有效地消除了多徑干擾，大大增加了基站的有效通信距離和覆蓋面積。相比其他無分集接收功能的數字對講機信道機，在實地測試條件相同的情況下，分集所增加的3db接收靈敏度，可以同比提高每個基站約50%的實際有效覆蓋面積。

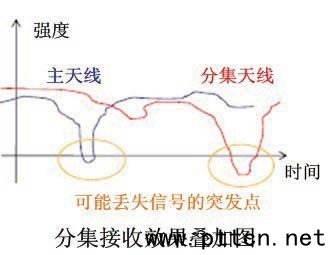

如上圖的“分集接收效果疊加圖”所示，當采用單一接收系統時，容易造成在某些時刻接收強度過低(比如快衰落)，通信因此而中斷;當改成采用分集接收系統后，該隱患出現的概率大大降低，直接提高了通信質量和可靠度。

主控制基站有備份，全網通信更可靠

對于重要部門通信系統而言，可靠性是最關鍵的指標，無線指揮調度網絡必須支持故障弱化功能。

多站互聯的數字對講機網絡通常都需要設定主基站，其他子基站受其控制和協調。傳統的異頻多站數字對講機網絡系統只能夠設置1個主基站，一旦該主基站故障或其鏈路中斷，將直接影響到整個網絡的通信，全網的互聯互通將立刻中斷。

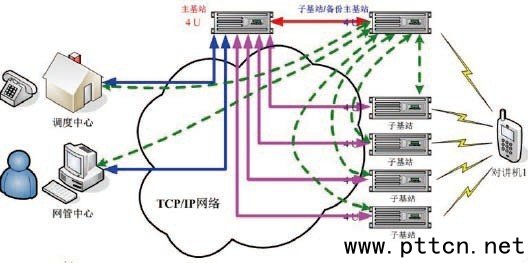

該數字同頻同播系統支持備份主基站，在廣泛的網絡區域內，建立真正的異地容災備份體系。通常在系統中設定1個主基站，用于控制其他子基站，并且在同級網絡內，設定另外1個子基站為備份主基站(見下圖)。當主站正常工作時，備份站只是一個普通的子基站;當主站故障或其鏈路損壞時，備份主基站將自動完全接管該系統的全部功能并成為新的主基站，網絡各功能和性能都不會受到任何的影響，繼續為客戶提供相同的服務。

如上圖所示，當主基站故障時，備份主基站將自動全部接管，藍色和粉色的實線控制鏈路將自動切換到綠色的虛線控制鏈路。

重點基站有備份，保障重點區域通信

對于某些重點覆蓋區域，基站往往需要增加冗余備份。傳統的異頻多站數字對講機網絡系統，每個基站只允許架設1臺信道機，不支持冗余，這給重點區域的通信保障帶來了隱患，一旦該信道機發生了故障，整個區域?qū)o法呼叫。

該同頻同播數字對講系統支持基站信道機的冗余備份，即基站可以架設2套信道機(1主+1備模式)，并且可以設置在日常工作時采用倒換模式，確保在一臺出現故障時，另一臺總是處于可用的狀態下。
