主頁（http://www.by236.com）：信威：煤炭行業信息化解決方案 1 煤炭行業需求
我國是一個煤炭大國，已探明煤炭存儲量局世界第三，煤炭開采量居世界第一。國家能源對煤炭的依賴性很高，煤炭在我國國民經濟領域發揮著舉足輕重的作用。“十二五”規劃中，明確2015年全國煤炭年產量達到37.9億噸。煤炭企業保持集團化、國有化發展趨勢。煤礦數從2005年的1.8萬減少到2010年的1.3萬。同時形成10個億噸、10個5000萬噸特大型煤炭企業，其煤炭產量占60%以上。大部分的私營煤礦收歸國有或由國有企業監督管理。
我國是礦難高發國家，多年以來，煤礦特大事故不斷發生，觸目驚心，死亡人數高舉各類行業安全事故首位。統計數據表明，我國占世界35%的煤炭開采量，卻占世界80%的煤礦事故死亡人數。嚴峻的安全生產形勢，迫使煤炭企業在國家政策的強力支持下尋求煤礦安全生產信息化的解決方案和產品。
2010年底，國務院發布了《國務院關于進一步加強企業安全生產工作的通知》（國發〔2010〕23號）。2011年初，國家安全生產監督管理總局發布了《煤礦井下安全避險“六大系統”建設完善基本規范》（安監總煤裝〔2011〕33號）。國家監管部門從政策上對于煤礦“六大系統”的建設提出了明確的要求。煤礦井下安全避險“六大系統”指監測監控系統、人員定位系統、緊急避險系統、壓風自救系統、供水施救系統和通信聯絡系統。其中監測監控系統、人員定位系統和通信聯絡系統均涉及到通信網建設需求。
鑒于以上需求，信威通信產業集團于2012年年初啟動了針對煤炭行業的礦用McWiLL®無線通信系統的開發，并與12年年底順利通過國家安標辦頒發的安標證。
2 承載業務
礦用McWiLL®無線通信系統為煤炭企業提供了一個基礎通信平臺，結合各類終端和煤礦的業務設備，可以為煤炭企業構建承載綜合業務的一體化整體解決方案。
基于無線的工業化調度和應急通訊
通過礦用McWiLL®無線通信系統實現無線通話和集群調度業務，可以實現工業生產的調度管理，并可以滿足應急指揮通訊的需要。
基于礦用McWiLL®無線通信系統，可以不受物理連接的限制實現礦井各處的視頻監控，并可以實現移動視頻監控和一些難以到達區域的視頻監控要求。
人員定位
基于礦用McWiLL®無線通信系統工業，可以實現手機和人員定位卡的實時定位和軌跡跟蹤，滿足煤礦對于全礦井人員定位的需求。
自動化數據
通過無線通道和數據終端，可以實現遠程的自動化控制，有效的便利了工業自動化的實現。
環境監測
可以實現移動瓦斯監測，對于現有的瓦斯監測系統補充和完善。
3 礦用McWiLL®無線通訊系統網絡結構

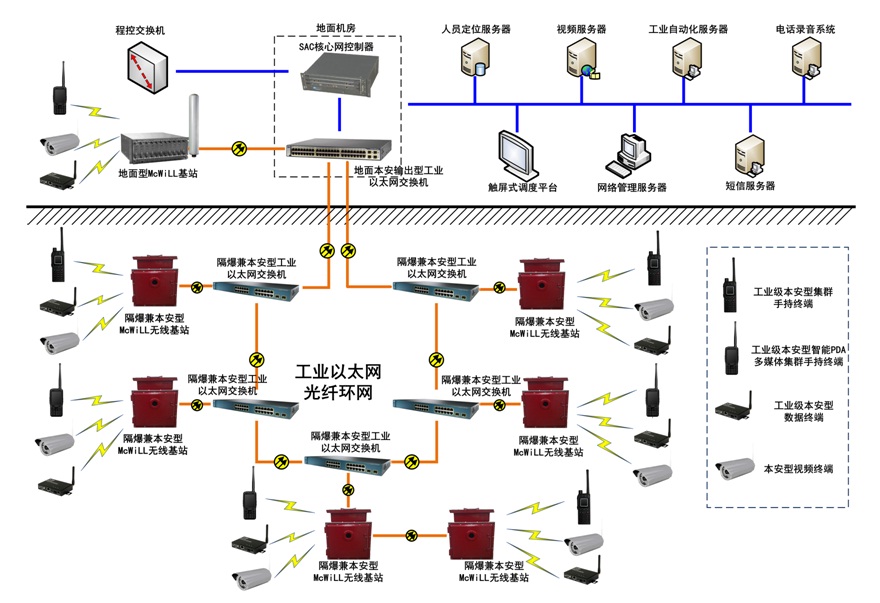

圖 3-1總體網絡拓撲圖
由圖3-1看出，總體網絡可分解為核心網絡設備、基站設備、終端設備，通過傳輸層構建組成。
3.1 傳輸層
McWiLL®系統網絡利用已經建設的IP數據網絡作為骨干傳輸鏈路，構建基于IP網絡的語音數據綜合業務平臺。
系統網絡通過部署McWiLL®基站進行構建，基站間傳輸利用工業以太網構建的自愈光纖環網，系統終端采用無線方式與McWiLL®基站進行通訊。
根據煤礦的實際網絡現狀，也可采用已有的其他鏈型、星型、樹形或網狀以太網架構進行傳輸。
3.2 核心網絡設備
核心網絡設備包括SAC（Service Access Controller，業務接入控制器）和各子系統平臺。
SAC負責對基站設備和終端設備的管理、維護工作，對用戶可以使用的業務進行管理和控制，包括業務的登記、變更、存儲，并根據這些業務信息對用戶所使用的業務進行控制。業務接入網關與基站之間通過的IP專網進行連接。
各子系統平臺包括觸屏式調度平臺、系統網絡管理平臺、人員定位平臺、視頻監控平臺和工業自動化平臺等。
SAC可通過IP網絡與原有的程控交換機連接，實現有線和無線語音的互聯互通。SAC可通過IP網絡與運營商提供的語音和數據接口對通，實現廣域網連接和PSTN語音接入。
3.3 基站設備
基站設備包括井下礦用隔爆兼本安型McWiLL®無線基站和地面型McWiLL®基站設備。
井下礦用隔爆兼本安型McWiLL®無線基站提供以太網光\電接口，連接井下隔爆兼本安型工業以太網交換機，實現井下無線信號的覆蓋。
地面性McWiLL®基站設備與地面性工業以太網交換機連接，實現地面無線信號的覆蓋。
基站可以通過VLAN標簽完成業務流和網管流的分離，以便于業務的隔離和管理，保證系統的安全性。
對于終端的數據、視頻及定位等服務，終端設備與基站之間建立基于McWiLL®網絡的無線透明橋接，將數據業務透明傳輸至IP有線網絡；手機語音和集群調度業務，經由基站和SAC后完成呼叫控制和媒體接續。
3.4 終端設備
McWiLL®系統可在井下提供多種類型的終端接入。
工業級本安型集群手持終端，可實現移動語音業務和集群調度業務。
工業級本安型智能PDA多媒體集群手持終端，可實現移動語音業務和多媒體集群調度業務，并可在終端上實現各類移動信息化應用。
礦用工業級本安型數據終端，提供RJ45以太網接口和RS232接口實現數據和視頻接入；
終端實現的各類功能和應用，與核心網絡設備中的相關業務平臺進行數據交互。
4 礦用McWiLL®無線系統的優勢
可同時實現井上和井下的無線覆蓋 (中國集群通信網 | 責任編輯：陳曉亮) |
